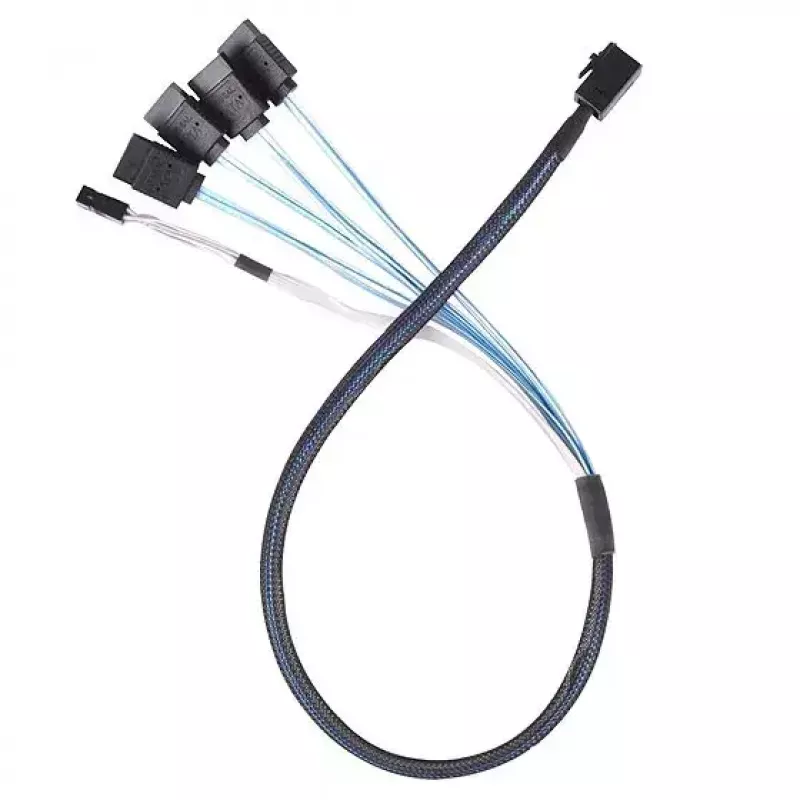

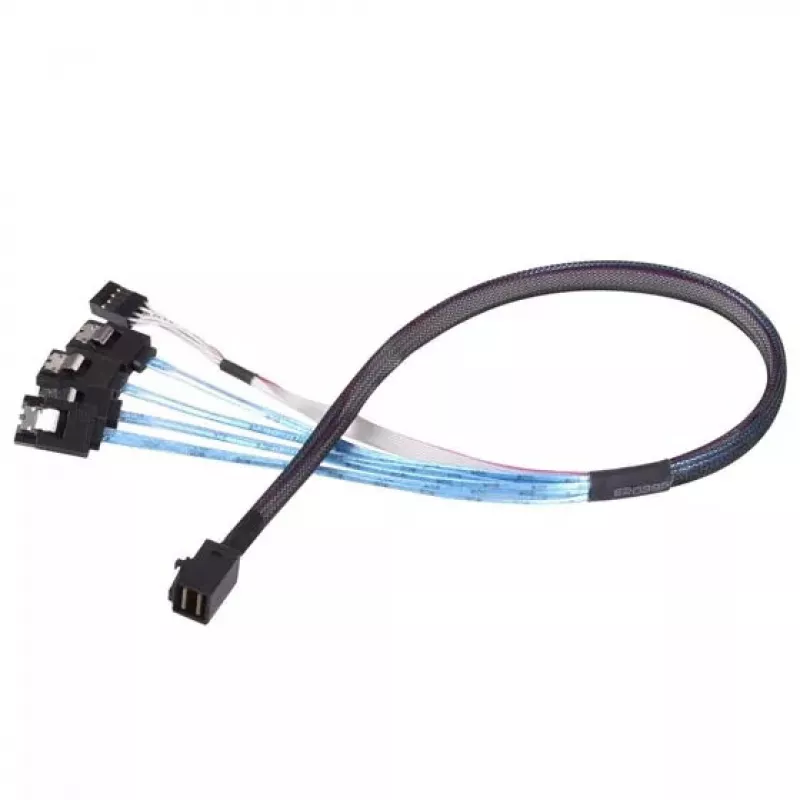

Kabel Silverstone CPS05 0,5 m Mini-SAS SFF-8643 na SATA 7-Pin

Kabel Silverstone CPS05 o długości 0,5 m Mini-SAS SFF-8643 na SATA 7-Pin zapewnia kompaktowe wewnętrzne rozwiązanie do podłączania kontrolera lub hosta Mini-SAS do maksymalnie czterech napędów SATA. Z 36-pinowym złączem SFF-8643 na jednym końcu i czterema 7-pinowymi złączami SATA na drugim, ten półmetrowy kabel obsługuje bezpośrednie ścieżki danych między kontrolerami SAS/SATA a standardowymi urządzeniami pamięci masowej SATA w ciasnych obudowach komputerów.

Zalety

Ten kabel łączy krótką, oszczędzającą miejsce długość z rozgałęzieniem SATA na cztery porty, redukując plątaninę kabli w małych obudowach i serwerach montowanych w szafach rack. Konstrukcja SFF-8643 na SATA 7-Pin zapewnia niezawodną integralność sygnału podczas transferów pamięci masowej i upraszcza wewnętrzne okablowanie przy podłączaniu wielu napędów SATA do jednego portu Mini-SAS. Dostępny w kolorach czarnym, niebieskim i białym, może pasować do różnych wnętrz obudów.

Zastosowanie

• Podłączanie kontrolera Mini-SAS do wielu wewnętrznych napędów SATA
• Kompaktowe komputery stacjonarne i małe obudowy serwerowe
• Rozgałęzienie kontrolera RAID lub HBA do zatok napędów SATA
• Modernizacja lub reorganizacja wewnętrznych połączeń napędów w ograniczonej przestrzeni

Kluczowe specyfikacje

• Długość kabla: 0,5 m
• Złącze 1: Mini-SAS SFF-8643, 36-pin
• Złącze 2: SATA 7-pin × 4 (rozgałęzienie)
• Kolory: czarny, niebieski, biały

Sposób użycia

Przed instalacją kabla wyłącz system i odłącz go od zasilania. Włóż złącze SFF-8643 do portu Mini-SAS w kontrolerze lub HBA, upewniając się o prawidłowej orientacji i stabilnym połączeniu. Poprowadź kabel ostrożnie, unikając ostrych zagięć, a następnie podłącz każdą 7-pinową wtyczkę SATA do odpowiedniego złącza napędu SATA. Sprawdź ponownie połączenia, przywróć zasilanie i zweryfikuj, czy napędy są rozpoznawane przez BIOS lub system operacyjny.

Zalecenia

Używaj długości 0,5 m w ciasnych obudowach lub blisko zamontowanych klatkach na napędy, aby zachować jakość sygnału; unikaj nadmiernego skręcania lub zginania w pobliżu złączy. W systemach z aktywnym chłodzeniem napędów upewnij się, że prowadzenie kabla nie utrudnia przepływu powietrza. Przed instalacją potwierdź kompatybilność kontrolera z kablami rozgałęziającymi SFF-8643 na SATA.
