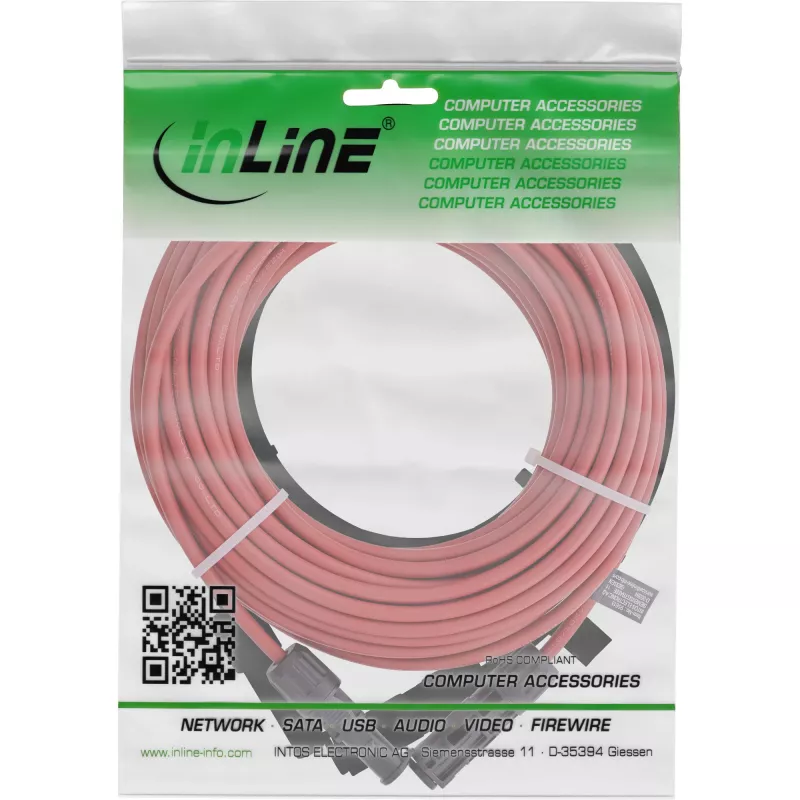

Kabel średniego napięcia InLine 95415 1500 V 15 m czerwony czarny

Kabel średniego napięcia InLine 95415 H1Z2Z2-K, 4 mm², dostarczany jako para z wtyczkami solarnymi w kolorze czerwonym i czarnym, przeznaczony jest do okablowania systemów fotowoltaicznych oraz do niezawodnego przesyłu mocy do 1500 V. Przy długości 15 m, średnicy 5,5 mm i grubości izolacji 0,7 mm kabel łączy solidną konstrukcję i właściwości ochronne w celu zapewnienia długoterminowego, wydajnego działania instalacji PV. Wymagany przekrój przewodu zależy od prądu i długości kabla; w razie wątpliwości należy skonsultować się z instalatorem solarnym.

Zalety

Ten kabel solarny zapewnia trwałą izolację i stabilne parametry elektryczne odpowiednie do zastosowań fotowoltaicznych. Dostarczany jako dopasowana para czerwono-czarna z wtyczkami solarnymi, ułatwia podłączenie z zachowaniem biegunowości. Konstrukcja wspiera długotrwałą pracę na zewnątrz i niezawodny przesył przy napięciach systemowych do 1500 V.

Zastosowanie

• Okablowanie dachowych i naziemnych instalacji fotowoltaicznych
• Łączenie modułów solarnych ze skrzynkami przyłączeniowymi lub falownikami
• Przedłużenia i połączenia stringów PV średniego napięcia do 1500 V

Kluczowe dane techniczne

• Model: InLine 95415 (H1Z2Z2-K)
• Przekrój przewodu: 4 mm²
• Maksymalne napięcie robocze: 1500 V
• Długość: 15 m
• Średnica: 5,5 mm
• Grubość izolacji: 0,7 mm
• Kolor: czerwony i czarny (para)
• Waga: 0,845 kg

Sposób użycia

Zainstaluj kabel zgodnie z projektem instalacji PV i lokalnymi przepisami elektrycznymi. Poprowadź i zamocuj kabel tak, aby uniknąć ostrych zagięć i naprężeń mechanicznych, a przy użyciu dostarczonych wtyczek solarnych zachowaj prawidłową biegunowość za pomocą przewodów czerwonego i czarnego. Wykonaj połączenia na zaciskach modułów, skrzynkach przyłączeniowych lub wejściach falownika; upewnij się, że wszystkie połączenia są dokręcone i odpowiednio zabezpieczone przed warunkami atmosferycznymi. Sprawdź ograniczenia napięcia systemowego i przeprowadź testy elektryczne przed uruchomieniem.

Zalecenia

Wybierz przekrój przewodu w oparciu o rzeczywisty prąd i długość trasy kablowej; w razie wątpliwości skonsultuj się z wykwalifikowanym instalatorem solarnym. Unikaj przekraczania wartości znamionowej 1500 V i chroń kabel przed długotrwałym ścieraniem mechanicznym oraz skupionymi źródłami ciepła.
