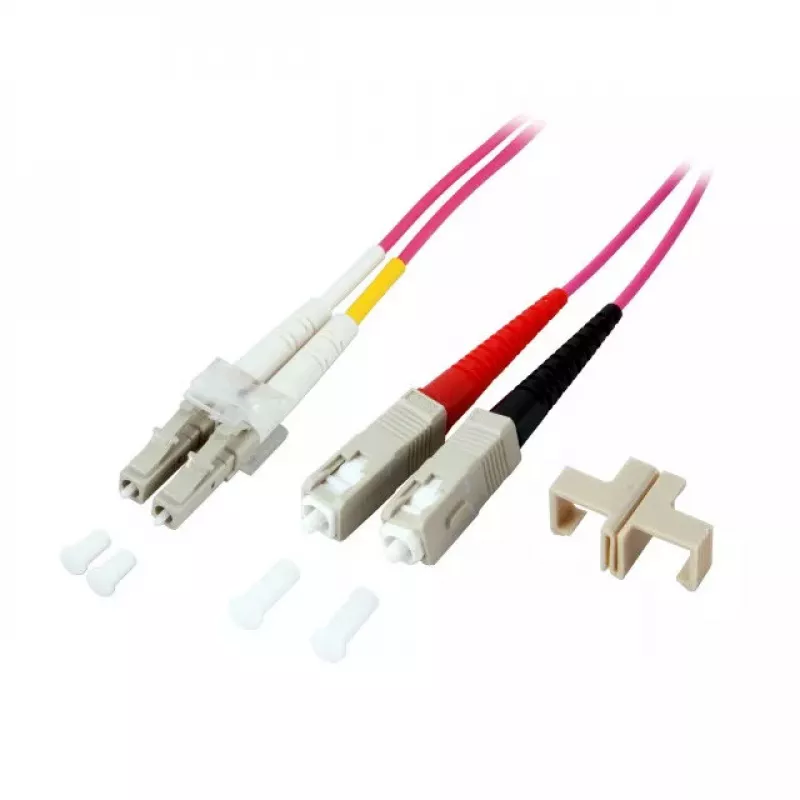

Kabel światłowodowy EFB Elektronik LC-SC 50/125µ InfiniBand 1 m Różowy

Kabel światłowodowy EFB Elektronik LC-SC 50/125µ InfiniBand o długości 1 m wykorzystuje włókno wielomodowe OM4 o średnicy rdzenia 50 µm i zapewnia łączność w trybie pełnego dupleksu. Przeznaczony do łączy o wysokiej prędkości na krótkie i średnie odległości, ten różowy kabel ma złącze LC na jednym końcu i złącze SC na drugim, co czyni go kompatybilnym z urządzeniami wymagającymi różnych typów złączy. Jego konstrukcja wspiera InfiniBand i inne wielomodowe sieci optyczne, gdzie wymagane są niskie straty i wysoka przepustowość.

Zalety

Włókno wielomodowe OM4 oferuje większą przepustowość i lepszą wydajność na dłuższych dystansach w porównaniu z włóknami wielomodowymi niższej klasy, co zapewnia niezawodną transmisję danych z wysoką szybkością. Para złączy LC-SC umożliwia elastyczną integrację między sprzętem z różnymi portami, a długość 1 m minimalizuje straty na ścieżce sygnału w instalacjach szafowych lub krosowych. Kodowanie kolorami kabla ułatwia identyfikację w gęstych środowiskach okablowania.

Zastosowanie

• Połączenia InfiniBand w centrach danych i środowiskach obliczeń wysokiej wydajności
• Łącza wielomodowe krótkiego zasięgu między przełącznikami, serwerami i jednostkami pamięci masowej
• Ścieżki optyczne z różnymi złączami wymagające interfejsu LC-SC
• Krosowanie i łączenie sprzętu wewnątrz szaf serwerowych i szaf komunikacyjnych

Najważniejsze dane techniczne

• Typ włókna: OM4 wielomodowy
• Średnica rdzenia: 50 µm
• Średnica płaszcza: 125 µm
• Złącze A: LC (pojedyncze lub podwójne, w zależności od wariantu)
• Złącze B: SC
• Długość: 1 m
• Tryb transmisji: pełny dupleks
• Kolor: różowy

Sposób użycia

Przed podłączeniem sprawdź powierzchnie czołowe złączy pod kątem zanieczyszczeń i w razie potrzeby wyczyść je odpowiednimi narzędziami do czyszczenia światłowodów. Włóż złącze LC do portu LC, a złącze SC do portu SC, aż do uzyskania pewnego połączenia; upewnij się, że złącza są prawidłowo wyrównane, aby uniknąć uszkodzenia ferrul. Poprowadź kabel przez ścieżki zarządzania kablami, zapobiegając ostrym zagięciom i naprężeniom mechanicznym oraz zachowując minimalny promień gięcia zalecany dla włókna wielomodowego. Po instalacji sprawdź optyczną tłumienność wtrąceniową i ciągłość łącza za pomocą odpowiedniego sprzętu testowego.

Zalecenia

Przechowuj i obchodź się z kablem w sposób zapobiegający załamaniom i nadmiernemu zginaniu. Używaj kodowanych kolorami paneli krosowych lub etykiet, aby zidentyfikować różowy kabel OM4 w instalacjach wielokablowych. W przypadku krytycznych ścieżek danych wykonuj testy strat i wydajności po instalacji oraz okresowo podczas konserwacji, aby upewnić się, że łącze InfiniBand spełnia wymagane poziomy wydajności.
