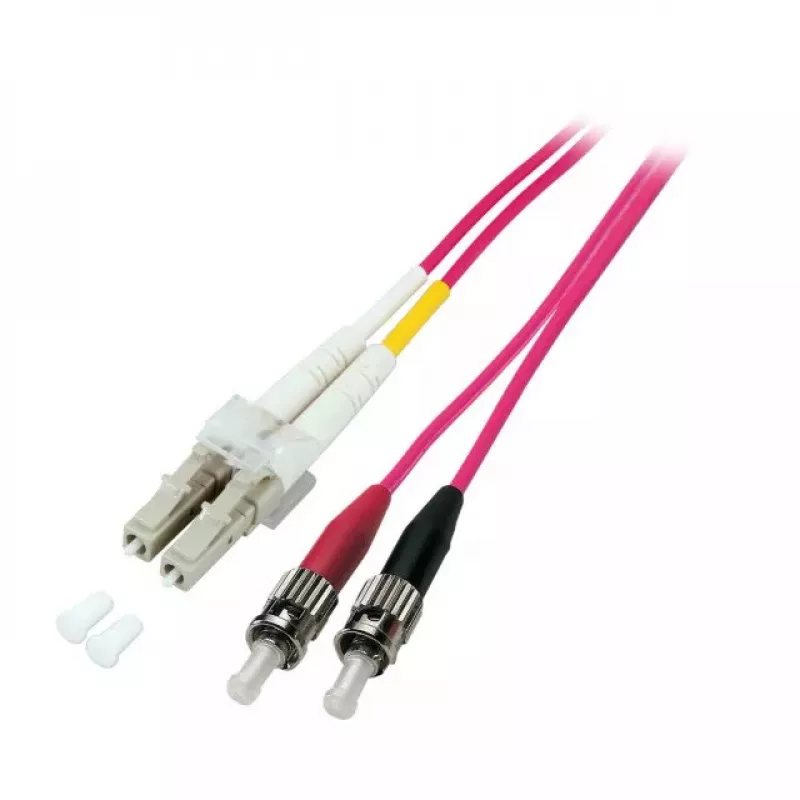

Kabel światłowodowy EFB Elektronik LC-ST 50/125µ InfiniBand 1 m

Kabel światłowodowy wielomodowy EFB Elektronik LC‑ST 50/125µ OM4 to 1-metrowy kabel krosowy duplex zaprojektowany do szybkich łączy danych i zastosowań wielomodowych krótkiego zasięgu. Dzięki średnicy rdzenia 50 µm i klasie OM4 kabel zapewnia zwiększoną przepustowość i lepszą wydajność modalną w porównaniu z niższymi klasami OM. Kabel zakończony jest złączem LC na jednym końcu i złączem ST na drugim, umożliwiając kompatybilność między urządzeniami i transceiverami wykorzystującymi te typy złączy w sieciach InfiniBand i Ethernet.

Zalety

Ten kabel wielomodowy OM4 zapewnia wyższą przepustowość i niższe tłumienie na krótkich i średnich dystansach, co pomaga zachować integralność sygnału w gęstych środowiskach serwerowych, przełączników i pamięci masowych. Złącze LC oferuje kompaktową obudowę do portów o dużej gęstości, podczas gdy złącze ST zapewnia połączenie bagnetowe powszechnie stosowane w starszym sprzęcie. Konstrukcja duplex obsługuje jednoczesne kanały nadawcze i odbiorcze dla pełnego dupleksu wymaganego przez systemy InfiniBand. Długość 1 m redukuje nadmiar luzu w scenariuszach krosowania i ułatwia zarządzanie kablami w szafach rack i szafkach.

Zastosowanie

• Łącza światłowodowe wielomodowe krótkiego zasięgu w szafach rack centrów danych i serwerowniach
• Połączenia InfiniBand między przełącznikami, adapterami kanału hosta i macierzami pamięci masowych
• Połączenia między transceiverami zakończonymi LC a panelami lub urządzeniami zakończonymi ST
• Panele krosowe o dużej gęstości i sprzęt wymagający okablowania wielomodowego duplex

Kluczowe specyfikacje

• Typ włókna: wielomodowe OM4
• Średnica rdzenia: 50 µm
• Średnica płaszcza: 125 µm
• Złącze A: LC (pojedyncze złącze duplex)
• Złącze B: ST (duplex bagnetowy)
• Długość: 1 m
• Tryb transmisji: duplex, z możliwością pełnego dupleksu
• Typowe zastosowanie: szybkie łącza krótkiego zasięgu (InfiniBand, Ethernet)

Jak używać

Przed instalacją sprawdź złącza i kabel pod kątem widocznych uszkodzeń. Dopasuj złącze LC do portu duplex LC i wciśnij, aż usłyszysz kliknięcie, upewniając się, że orientacja jest prawidłowa. Włóż złącze ST do gniazda ST i obróć, aby zablokować mechanizm bagnetowy. Obchodź się delikatnie i unikaj ostrych zagięć; zachowaj zalecany minimalny promień gięcia dla włókna wielomodowego, aby zapobiec zwiększonemu tłumieniu. Poprowadź 1-metrowy kabel przez zamierzoną ścieżkę krosowania, zabezpiecz odpowiednimi opaskami kablowymi lub rzepami i unikaj ściskania kabla podczas zamykania paneli krosowych lub osprzętu do zarządzania kablami.

Zalecenia

Aby uzyskać optymalną wydajność, przed połączeniem złączy należy czyścić powierzchnie czołowe przy użyciu odpowiednich narzędzi do czyszczenia włókien, a po instalacji zweryfikować wydajność łącza. Używaj tego kabla OM4 50/125µ do zastosowań krótkiego zasięgu o wysokiej przepustowości; w przypadku dłuższych przebiegów rozważ rozwiązania jednomodowe lub wielomodowe wyższej klasy. Przechowuj i obchodź się z kablem tak, aby uniknąć załamań i nadmiernego naprężenia.
