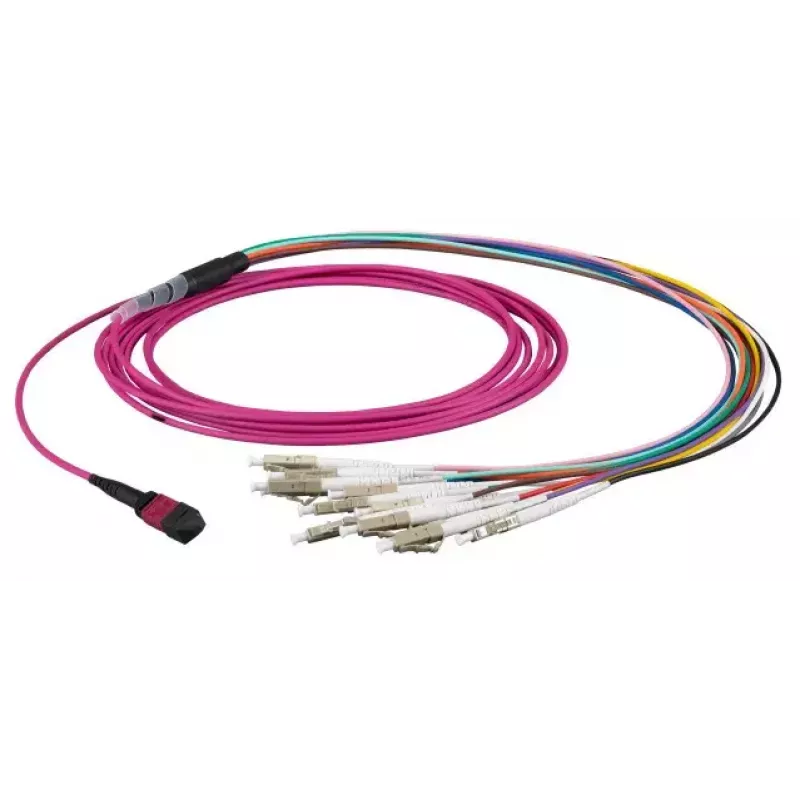

Kabel światłowodowy EFB Elektronik MTPF12LCOM3-15 — 15 m OM3 MTP na 12×LC, 50 µm (fioletowy)

EFB Elektronik MTPF12LCOM3-15 to 15-metrowy wielomodowy kabel światłowodowy zaprojektowany do połączeń sieciowych o dużej gęstości na krótkie odległości. Jeden koniec zakończony jest złączem MTP, które łączy 12 włókien; drugi koniec rozgałęzia się na 12 złącz LC. Kabel wykorzystuje wielomodowe włókno OM3 50 µm, zoptymalizowane pod kątem łączy 10GbE i 40GbE, powszechnie stosowane w centrach danych w połączeniach między szafami, panelach krosowych i przełącznikach. Fioletowa osłona oznacza klasę OM3 i ułatwia szybką identyfikację wizualną oraz zarządzanie okablowaniem strukturalnym.

Zalety

Kabel oferuje kompaktowe rozgałęzienie MTP-LC, które zmniejsza powierzchnię zajmowaną przez porty, jednocześnie obsługując aplikacje optyki równoległej. Konstrukcja wielomodowa OM3 50 µm zapewnia niskie tłumienie wtrąceniowe i kontrolowaną przepustowość modalną odpowiednią dla szybkich łączy krótkiego zasięgu. Fabrycznie zakończone złącza zapewniają stałą wydajność i upraszczają wdrażanie w porównaniu z montażem w terenie. Długość 15 m zapewnia elastyczność dla typowych odległości między szafami bez nadmiaru luzu.

Zastosowanie

• Połączenia między szafami i przełącznikami w centrach danych
• Panele krosowe i obudowy światłowodowe o dużej gęstości
• Systemy optyki równoległej i transceiverów opartych na MPO/MTP (np. wdrożenia 40G/100G)
• Krótkodystansowe łącza wielomodowe, takie jak InfiniBand lub Fibre Channel w pomieszczeniach sprzętowych

Najważniejsze dane techniczne

• Typ włókna: wielomodowy OM3, rdzeń 50 µm
• Konfiguracja złącz: MTP (jeden koniec) na 12 × LC (drugi koniec)
• Długość: 15 metrów
• Kolor osłony: fioletowy (identyfikacja OM3)
• Typowe zastosowanie: szybkie połączenia optyki równoległej o dużej gęstości na krótkie odległości
• Zakończenie: fabrycznie polerowane złącza zapewniające stałą wydajność optyczną

Sposób użycia

Poprowadź kabel przez korytka kablowe lub ścieżki podpodłogowe, unikając ostrych zagięć i nadmiernego naprężenia. Włóż złącze MTP do odpowiedniego portu MTP/MPO w transceiverze lub panelu krosowym, zapewniając właściwą orientację i wyrównanie klucza. Podłącz 12 złącz LC do portów LC przełączników, paneli krosowych lub modułów rozgałęźnych, przestrzegając mapowania nadajnik-odbiornik zgodnie z wymaganiami sprzętu. Zabezpiecz złącza i zarządzaj nadmiarem długości za pomocą opasek kablowych lub paneli do zarządzania kablami, aby zachować minimalny promień gięcia i zapobiec stratom na mikrozgięciach.

Zalecenia

Przed instalacją sprawdź czoła złącz i wyczyść je zatwierdzonymi narzędziami do czyszczenia światłowodów, aby zapobiec stratom związanym z zanieczyszczeniem. Unikaj ciasnych zagięć i ucisku; postępuj zgodnie z podanym przez producenta minimalnym promieniem gięcia. Używaj oznakowanego prowadzenia kabli i dokumentacji paneli krosowych, aby śledzić mapowanie MTP-LC oraz ułatwić przyszłą konserwację i rekonfigurację.
