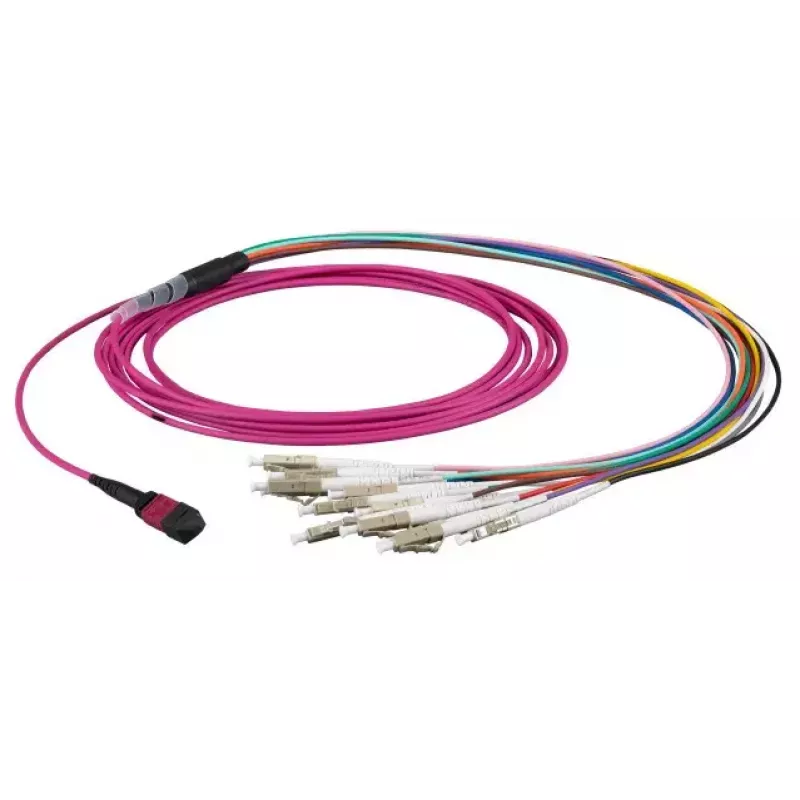

Kabel światłowodowy EFB Elektronik MTPF12LCOM3-2 2 m OM3 MTP na 12×LC Fioletowy

EFB Elektronik MTPF12LCOM3-2 to kabel światłowodowy wielomodowy o długości 2 m z włóknem OM3 (50 µm), zaprojektowany do kompaktowych połączeń o dużej gęstości. Jeden koniec zakończony jest wielowłóknowym złączem MTP, a drugi rozprowadza się na 12 złączy dupleksowych LC. Kabel przeznaczony jest do okablowania strukturalnego, łączy dosyłowych w centrach danych i szybkich połączeń międzysystemowych, gdzie wymagane są oszczędne przestrzennie łącza wielowłóknowe oraz niezawodna wydajność wielomodowa.

Zalety

Kabel łączy pojedyncze złącze MTP o dużej gęstości z dwunastoma zakończeniami LC, upraszczając połączenia wielokanałowe i zmniejszając przeciążenie paneli. Włókno wielomodowe OM3 obsługuje transmisję zoptymalizowaną laserowo dla typowych aplikacji wielomodowych 10 Gbit/s i wyższych, zapewniając niską tłumienność wtrąceniową i niezawodną szerokość pasma modalnego na krótkich i średnich dystansach. Długość 2 m zapewnia elastyczność przy połączeniach między szafami lub patchowania do sprzętu bez nadmiernego luzu.

Zastosowanie

• Patchowanie w centrach danych i okablowanie top-of-rack lub rzędowe
• Połączenia o dużej gęstości między przełącznikami a panelami krosowymi lub kasetami
• Łącza InfiniBand i inne krótkodystansowe łącza wielomodowe o dużej przepustowości
• Okablowanie strukturalne, gdzie wymagane jest rozdzielenie wielu włókien

Kluczowe specyfikacje

• Typ włókna: OM3 wielomodowy, rdzeń 50 µm
• Złącze A: złącze wielowłóknowe MTP
• Złącze B: 12 × złącza LC (zakończenia dupleksowe LC)
• Długość: 2 m
• Kolor kabla: fioletowy (branżowe kodowanie kolorów dla wielomodowych OM3/OM4)
• Zastosowanie: transmisja wielomodowa na krótkie i średnie odległości, połączenia o dużej gęstości

Sposób użycia

Podłącz złącze MTP do odpowiedniego portu MTP w kasecie, panelu MPO lub magistrali przełącznika, upewniając się co do prawidłowej orientacji i klucza. Poprowadź kabel standardowymi trasami zarządzania kablami i zabezpiecz go, aby uniknąć ostrych zagięć; zachowaj minimalny promień gięcia określony przez producenta włókna. Wciśnij poszczególne złącza LC do przeznaczonych portów LC w przełącznikach, transceiverach lub panelach krosowych, dopasowując pary nadawcze/odbiorcze zgodnie z wymaganiami. Po instalacji przetestuj i certyfikuj łącze za pomocą odpowiedniego sprzętu do testowania włókien wielomodowych.

Zalecenia

Aby uzyskać optymalną wydajność, unikaj ciasnych zagięć i powtarzającego się zginania; używaj opasek kablowych lub pierścieni porządkujących, które nie uciskają kabla. Utrzymuj powierzchnie czołowe złączy w czystości i stosuj procedurę inspekcji i czyszczenia włókien przed łączeniem złączy. Wybieraj transceivery i sprzęt wielomodowy OM3 przystosowane do zakładanych prędkości transmisji i odległości, aby zapewnić integralność łącza.
