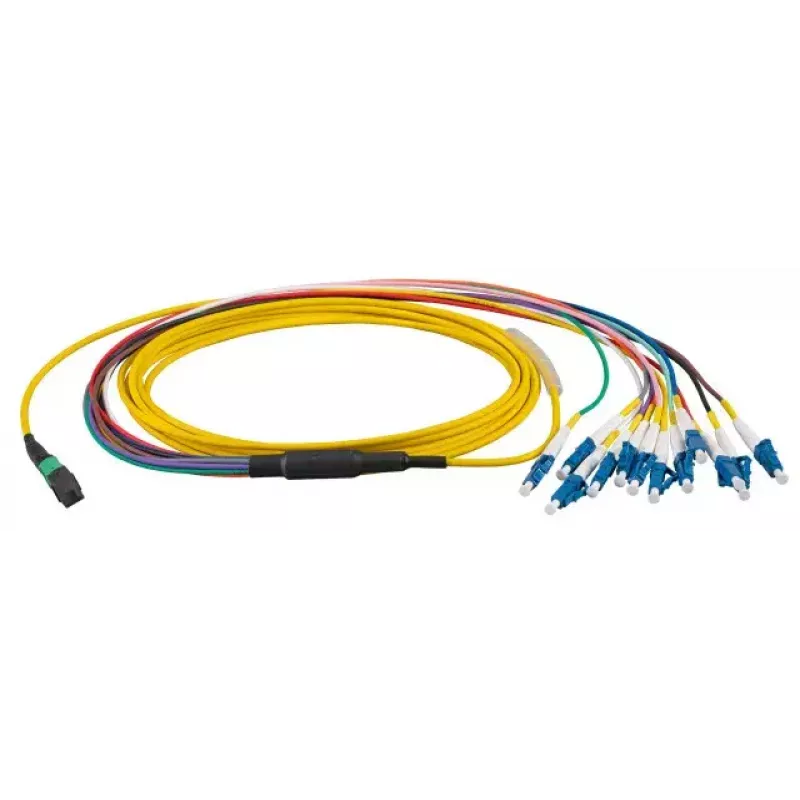

Kabel światłowodowy EFB Elektronik MTPF12LCOS2-3

Kabel światłowodowy EFB Elektronik MTPF12LCOS2-3 to 3-metrowy jednomodowy kabel światłowodowy OS2 ze złączem wielowłóknowym MTP® na jednym końcu i 12 złączami duplex LC na drugim. Dzięki średnicy rdzenia 9 µm i charakterystyce tłumienności OS2, ten kabel magistralny jest przeznaczony do szybkiej transmisji danych z niską tłumiennością wtrąceniową na duże odległości. Kabel nadaje się do okablowania strukturalnego w centrach danych, pomieszczeniach telekomunikacyjnych i łączach szkieletowych, gdzie wymagane są gęste połączenia równoległe.

Zalety

Ten kabel światłowodowy oferuje kompaktowe połączenie o dużej gęstości, wykorzystując MTP do rozgałęzienia na dwanaście złączy LC, co zmniejsza zajmowaną przestrzeń w szafie i upraszcza krosowanie między magistralami MPO/MTP a sprzętem z portami LC. Jednomodowa konstrukcja OS2 ze średnicą rdzenia 9 µm zapewnia niską tłumienność i stabilną wydajność dla łączy dalekiego zasięgu. Długość 3 m równoważy łatwość zarządzania w korytarzach krosowych i szafach sprzętowych, zachowując integralność sygnału dla krótkich i średnich segmentów szkieletowych.

Zastosowanie

• Magistrale w centrach danych między panelami MTP/MPO a przełącznikami lub transceiverami z portami LC
• Wdrożenia optyki równoległej o dużej gęstości (np. systemy 40G, 100G wykorzystujące MPO/MTP)
• Okablowanie szkieletowe telekomunikacyjne i kampusowe wymagające jednomodowej wydajności OS2
• Łączenie kaset MPO/MTP i paneli krosowych z portami LC

Kluczowe specyfikacje

• Długość: 3 m
• Typ włókna: Jednomodowy OS2
• Średnica rdzenia: 9 µm
• Złącze A: MTP wielowłóknowe (12 włókien)
• Złącze B: 12 × LC duplex
• Typowe zastosowanie: Magistrala/krosowanie między portami MPO/MTP i LC

Sposób użycia

Podłącz końcówkę MTP do portu MPO/MTP w kasecie, panelu magistralnym lub module przełącznika i poprowadź 12 złączy LC do odpowiednich portów LC w aktywnym sprzęcie lub panelach krosowych. Przed połączeniem upewnij się, że złącza są czyste, aby uniknąć zanieczyszczeń i utraty sygnału. Zachowaj odpowiedni promień gięcia i przymocuj kabel do elementów zarządzania kablami, aby zapobiec naprężeniom lub ostrym zgięciom podczas instalacji i eksploatacji.

Zalecenia

Używaj standardowych narzędzi czyszczących do złączy MTP i LC, zweryfikuj polaryzację i mapowanie włókien przed uruchomieniem oraz oznacz oba końce, aby uprościć przyszłą konserwację. W przypadku instalacji o dużej gęstości, sparuj ten kabel z kompatybilnymi kasetami MTP lub modułami rozgałęźnymi i postępuj zgodnie z wytycznymi producenta dotyczącymi tłumienności wtrąceniowej i obsługi złączy.
