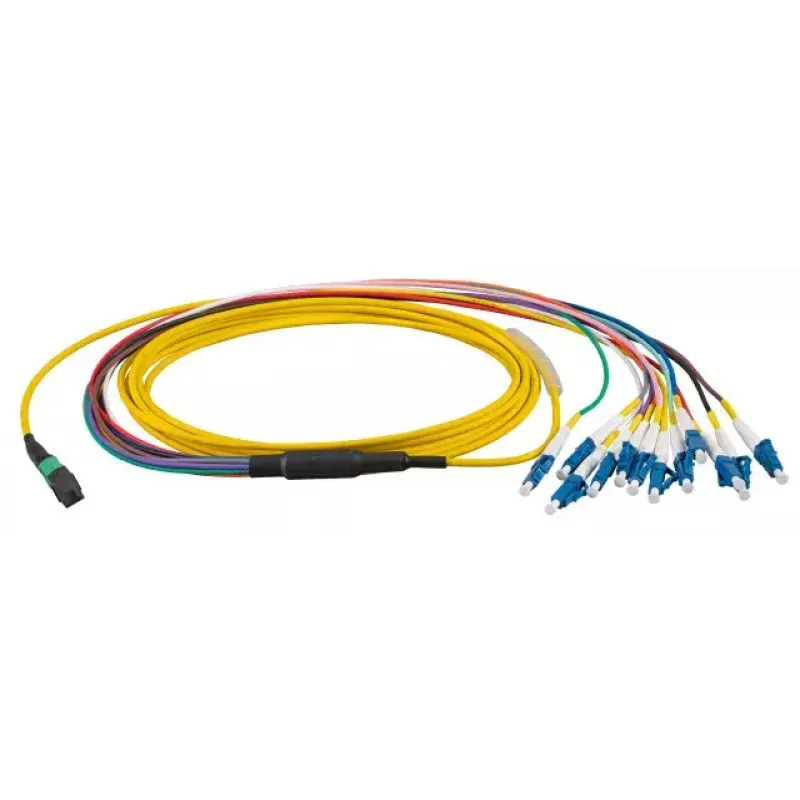

Kabel światłowodowy EFB Elektronik MTPF12LCOS2-5 5 m

EFB Elektronik MTPF12LCOS2-5 to 5-metrowy jednomodowy kabel światłowodowy OS2 ze złączem wielowłóknowym MTP z jednej strony i 12 złączami simplex LC z drugiej. Dzięki średnicy rdzenia 9 µm i konstrukcji zoptymalizowanej pod kątem transmisji OS2 kabel obsługuje szybkie łącza danych o niskim tłumieniu i minimalnej dyspersji modowej. Konstrukcja jest przeznaczona do okablowania strukturalnego w środowiskach wymagających niezawodnych połączeń o dużej gęstości i przewidywalnej wydajności optycznej.

Zalety

Kabel zapewnia kompaktowe rozwiązanie połączeniowe o dużej gęstości, łącząc interfejs magistralny MTP z wieloma zakończeniami LC, co zmniejsza zajmowaną przestrzeń panelową i upraszcza połączenia krzyżowe. Jego jednomodowy światłowód OS2 oferuje niskie tłumienie wtrąceniowe i możliwość pracy na dużych odległościach w porównaniu z alternatywami wielomodowymi. Fabrycznie zakończone końcówki i znormalizowane typy złączy skracają czas instalacji i pomagają zapewnić spójną wydajność optyczną na wszystkich łączach.

Zastosowanie

• Instalacje szkieletowe i połączeń krzyżowych w centrach danych
• Obliczenia wysokowydajne i połączenia między serwerami
• Sieci światłowodowe telekomunikacyjne i operatorów usług
• Panele krosowe optyczne i szafy o dużej gęstości

Kluczowe specyfikacje

• Typ światłowodu: jednomodowy OS2
• Długość: 5 m
• Średnica rdzenia: 9 µm
• Złącze A: wielowłóknowe złącze MTP (12 włókien)
• Złącze B: 12 × złącza simplex LC
• Typ polerowania: APC/UPC w zależności od fabrycznego zakończenia (sprawdź wariant produktu)
• Typowe zastosowanie: wewnętrzne, połączenia między szafami i panelami

Sposób użycia

Podłącz złącze MTP do odpowiedniego portu MTP w panelu krosowym lub urządzeniu aktywnym, zapewniając prawidłową polaryzację i wyrównanie. Poprowadź 5-metrowy kabel przez ścieżki zarządzania kablami i podłącz każde złącze LC do pasujących portów LC w docelowym panelu krosowym lub modułach nadawczo-odbiorczych. Sprawdź czystość złączy przed połączeniem, aby uniknąć strat związanych z zanieczyszczeniem; użyj mikroskopu inspekcyjnego do światłowodów i zatwierdzonych narzędzi czyszczących. Po instalacji przeprowadź testy strat optycznych i ciągłości, aby potwierdzić oczekiwaną wydajność.

Zalecenia

Podczas prowadzenia zachowaj promienie gięcia powyżej zalecanego minimum przez producenta światłowodu, przechowuj złącza z założonymi zatyczkami, gdy nie są używane, i wybierz odpowiedni typ polerowania i polaryzacji dla swojego systemu. Aby zapewnić długoterminową niezawodność w instalacjach o dużej gęstości, oznacz oba końce i udokumentuj mapowanie między zakończeniami MTP i LC.
