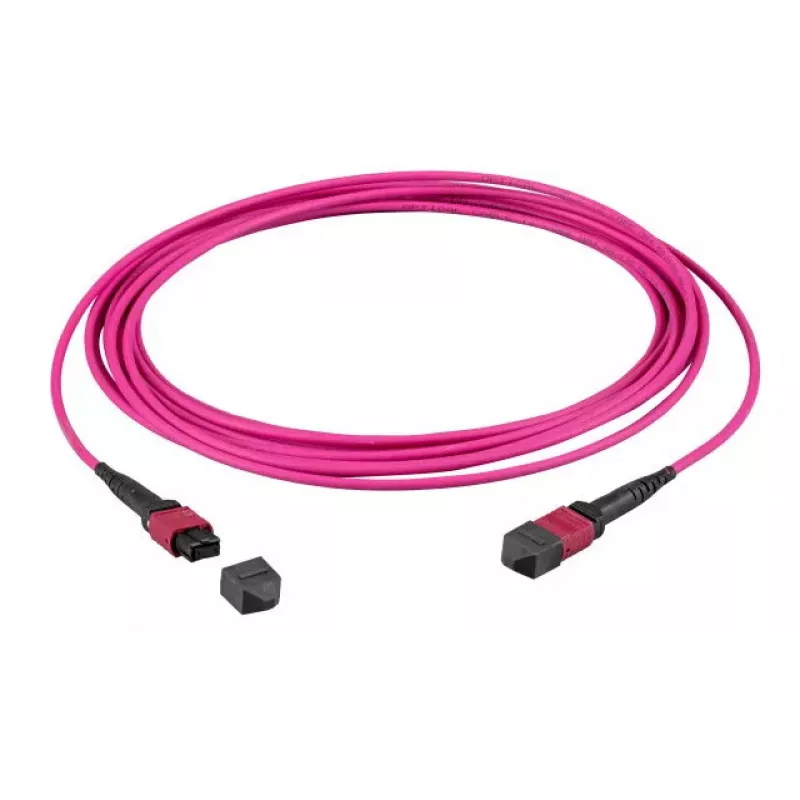

Kabel światłowodowy EFB Elektronik MTPF12MTPFOM4-15-A — OM4 wielomodowy, MTP–MTP, 15 m, 50 µm

EFB Elektronik MTPF12MTPFOM4-15-A to 15-metrowy kabel światłowodowy zaprojektowany z myślą o szybkich łączach wielomodowych. Wyposażony jest we włókno wielomodowe OM4 o średnicy rdzenia 50 µm oraz złącza MTP na obu końcach, zapewniając kompaktowe połączenie równoległe o dużej gęstości do zastosowań w centrach danych i sieciach korporacyjnych. Kabel przeznaczony jest do łączy o krótkim zasięgu i dużej przepustowości, gdzie wymagane są niskie tłumienie wtrąceniowe i stabilna wydajność wielomodowa.

Zalety

Wielomodowy rdzeń OM4 obsługuje wyższą szerokość pasma modalnego i dalszy zasięg w porównaniu do włókien wielomodowych niższych klas, umożliwiając lepszą wydajność dla łączy 10G/40G/100G na krótkich dystansach. Zakończenia MTP–MTP umożliwiają jednoczesną transmisję przez wiele równoległych włókien, co upraszcza instalację w systemach magistralnych i optyki równoległej. Długość 15 m zapewnia równowagę między elastycznością a integralnością sygnału w połączeniach między szafami lub wewnątrz szafy, a standardowa średnica rdzenia 50 µm gwarantuje kompatybilność z typowymi transceiverami wielomodowymi.

Zastosowania

• Magistrale w centrach danych i krosowanie o dużej gęstości
• Wdrożenia optyki równoległej (np. 40G/100G z wykorzystaniem MPO/MTP)
• Łącza szkieletowe LAN i kampusowe o krótkim zasięgu
• InfiniBand i inne wielomodowe aplikacje o dużej przepustowości

Kluczowe specyfikacje

• Typ włókna: wielomodowe OM4
• Średnica rdzenia: 50 µm
• Typ złącza: MTP na obu końcach
• Długość kabla: 15 m
• Zastosowanie: łącza wielomodowe o krótkim zasięgu i dużej przepustowości
• Polaryzacja: zgodna ze standardowymi schematami polaryzacji MTP

Sposób użycia

Poprowadź kabel odpowiednimi ścieżkami zarządzania okablowaniem, unikając ostrych zagięć i nadmiernego naprężenia. Wyrównaj złącza MTP z adapterem sprzętu lub portem panelu krosowego i włóż, aż zatrzask się zatrzaśnie; upewnij się, że kluczowanie złącza odpowiada zamierzonej polaryzacji. Przetestuj zmontowane łącze odpowiednim sprzętem do testowania włókien (np. pomiar tłumienia wtrąceniowego lub reflektometr OTDR, jeśli dotyczy), aby zweryfikować wydajność i potwierdzić łączność przed wdrożeniem do produkcji.

Zalecenia

Przechowuj i obchodź się z kablem wielomodowym OM4 w czystym środowisku, aby zapobiec zanieczyszczeniu czołowych powierzchni złączy. Stosuj osłony przeciwpyłowe, gdy złącza nie są używane; przed połączeniem sprawdzaj i, w razie potrzeby, czyść czołowe powierzchnie zatwierdzonymi narzędziami do czyszczenia włókien. Aby uzyskać najlepsze wyniki w instalacjach o dużej gęstości, zaplanuj trasy kabli tak, aby zminimalizować przekroczenia promienia gięcia i zachować określone budżety łącza dla zamierzonych modułów transceiverów.
