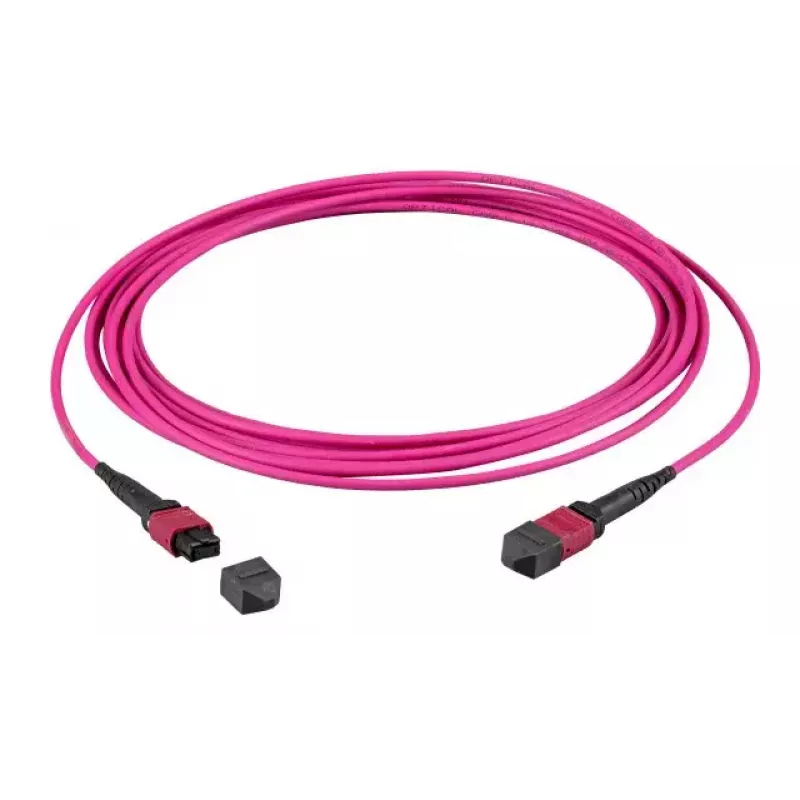

Kabel światłowodowy MTP EFB Elektronik MTPF12MTPFOM4-5 — OM4, 50 µm, 5 m, MTP–MTP, fioletowy

Kabel EFB Elektronik MTPF12MTPFOM4-5 to 5-metrowy wielomodowy kabel światłowodowy ze złączami MTP na obu końcach, przeznaczony do szybkich łączy optycznych o dużej gęstości. Dzięki zastosowaniu włókna wielomodowego OM4 o średnicy rdzenia 50 µm ten fioletowy kabel zapewnia transmisję o niskich stratach na krótkich i średnich dystansach i nadaje się do sieci InfiniBand, Ethernet i innych wielomodowych sieci optycznych. Kompaktowa konfiguracja MTP–MTP umożliwia łatwą integrację z panelami krosowymi, systemami kasetowymi i bezpośrednimi połączeniami przełącznik-przełącznik w szafach centrów danych.

Zalety

Ten kabel OM4 MTP–MTP zapewnia większą przepustowość i mniejsze tłumienie w porównaniu z włóknami wielomodowymi niższej klasy, pomagając zachować integralność sygnału w łączach o wysokiej prędkości. Konfiguracja złącza MTP z 12 włóknami umożliwia zastosowanie optyki równoległej i okablowania o dużej gęstości, zmniejszając przestrzeń potrzebną na krosowanie i upraszczając prowadzenie w zatłoczonych środowiskach szafowych. Długość 5 m zapewnia równowagę między elastycznością a wymaganiami dotyczącymi okablowania strukturalnego w typowych układach centrów danych.

Zastosowanie

• Połączenia międzysystemowe w centrach danych i łącza top-of-rack do end-of-row
• Szybkie połączenia InfiniBand i wielomodowe Ethernet
• Panele krosowe, kasety i magistrale MTP o dużej gęstości
• Połączenia transceiverów optyki równoległej (np. implementacje 40G/100G)
• Łącza typu przełącznik-przełącznik i urządzenie-urządzenie na krótkim i średnim zasięgu

Kluczowe specyfikacje

• Typ włókna: wielomodowe OM4
• Średnica rdzenia: 50 µm
• Typ złącza: MTP na MTP (12-włóknowe w stylu MPO)
• Długość kabla: 5 m
• Kolor: fioletowy
• Zastosowanie: optyka równoległa wielomodowa i magistrale

Sposób użycia

Zainstaluj kabel MTP–MTP, wyrównując karbowane złącza MTP z odpowiednimi gniazdami w transceiverach, panelach krosowych lub kasetach i wsuwaj, aż złącze się zatrzaśnie. Upewnij się, że orientacja złącza odpowiada wymaganiom polaryzacji systemu i że oba końce są czyste przed połączeniem. Prowadź kabel ścieżkami do zarządzania okablowaniem, unikając ciasnych zgięć i nadmiernej siły ciągnięcia; przestrzegaj zalecanego przez producenta minimalnego promienia zgięcia, aby zachować wydajność włókna. W przypadku wdrażania w szafach o dużej gęstości oznacz każdy koniec, aby zachować wyraźną identyfikację i polaryzację podczas instalacji i konserwacji.

Zalecenia

Przed każdym połączeniem sprawdzaj i czyść powierzchnie czołowe złączy odpowiednimi narzędziami do czyszczenia włókien. Używaj osłon przeciwpyłowych, gdy złącza nie są używane, unikaj ostrych zgięć i przestrzegaj właściwego mapowania polaryzacji dla optyki równoległej, aby zapewnić prawidłowe wyrównanie kanałów i optymalną wydajność łącza.
