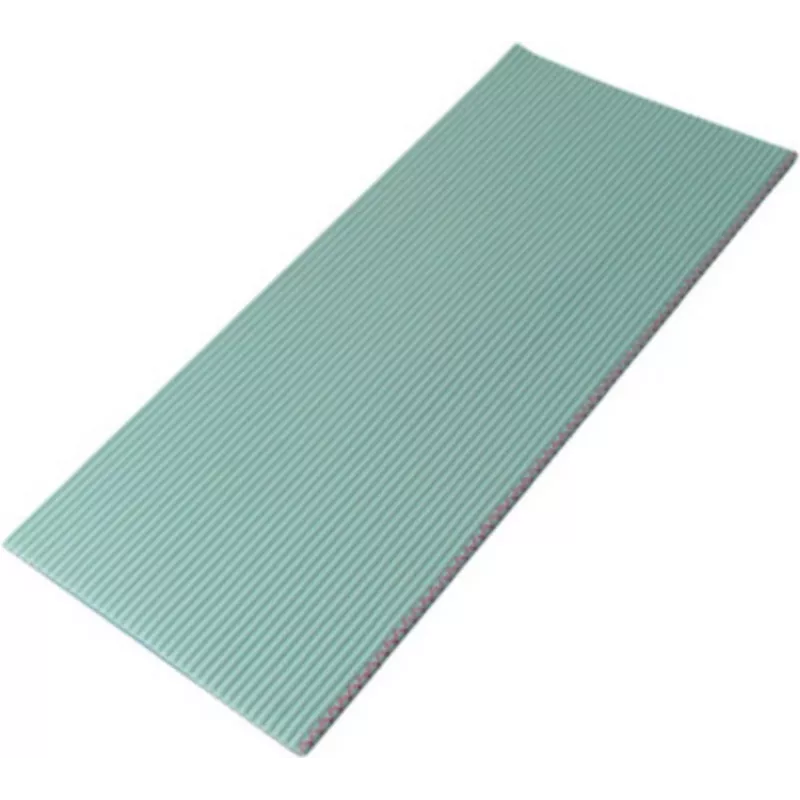

Kabel Tecline 71040R 1,27 mm AWG 28, 40 żył, 30,5 m kabel taśmowy

Tecline 71040R to kabel taśmowy o rastrze 1,27 mm z żyłami AWG 28, zawierający 40 równoległych przewodów i dostarczany w ciągłej długości 30,5 m. Płaski, elastyczny format taśmy jest przeznaczony do wielożyłowych połączeń wewnętrznych, sygnałowych i niskonapięciowych oraz wiązek przewodów, gdzie wymagane jest oszczędne przestrzenne prowadzenie i równoległe ułożenie żył. Kabel nadaje się do stosowania z łączówkami PCB i złączami do masowego montażu typu IDC lub kompatybilnymi, które akceptują raster 1,27 mm, i upraszcza montaż, gdy wiele sygnałów musi być prowadzonych razem.

Zalety

Konstrukcja taśmy zapewnia stałe odstępy między żyłami i łatwe równoległe prowadzenie, redukując potrzebę indywidualnego zarządzania przewodami. Żyły AWG 28 zapewniają równowagę między elastycznością a zdolnością przenoszenia prądu w zastosowaniach sygnałowych i niskonapięciowych. Długa rolka 30,5 m umożliwia nieprzerwane odcinki lub wiele odcinków ciętych na wymiar do produkcji wiązek. Raster 1,27 mm jest kompatybilny z wieloma kompaktowymi złączami PCB i systemami złączy IDC, umożliwiając niezawodne masowe zakończenia i powtarzalne dopasowanie złączy.

Odpowiedni do

• Okablowania wewnętrznego urządzeń elektronicznych i paneli sterowniczych
• Połączeń między złączami PCB a złączami IDC lub kompatybilnymi
• Dystrybucji sygnałów i niskiego napięcia w szafach sprzętowych lub obudowach
• Niestandardowych wiązek kablowych i procesów masowego montażu

Kluczowe specyfikacje

• Raster żył: 1,27 mm
• Rozmiar żyły: AWG 28
• Liczba żył: 40
• Całkowita dostarczona długość: 30,5 m
• Format kabla: taśma płaska, żyły równoległe
• Przeznaczenie: połączenia wewnętrzne sygnałowe i niskonapięciowe

Sposób użycia

Zmierzyć i przyciąć kabel taśmowy na wymaganą długość dla danej aplikacji, pozostawiając zapasy serwisowe i odciążenie w razie potrzeby. Podczas zakańczania należy wyrównać żyły z odpowiednim złączem IDC lub kompatybilnym zaprojektowanym dla rastra 1,27 mm i postępować zgodnie z procedurą wstawiania i zaciskania producenta złącza, aby zapewnić niezawodny kontakt. W przypadku połączeń z łączówkami PCB należy potwierdzić numerację pinów i orientację przed masowym zakończeniem, aby zapobiec błędom okablowania. Użyć opasek kablowych, kanałów prowadzących lub uchwytów samoprzylepnych do zabezpieczenia taśmy i zapobiegania przemieszczaniu się lub ścieraniu wewnątrz zespołu.

Zalecenia

Unikać przekraczania zalecanych wartości prądu i napięcia dla żył AWG 28 w systemach niskonapięciowych i zapobiegać ostrym zgięciom, które mogłyby naprężyć żyły; zachować promienie gięcia zgodne z wytycznymi dla elastycznych kabli taśmowych. Przechowywać rolkę w suchym środowisku i obchodzić się z taśmą tak, aby uniknąć zanieczyszczenia obszarów styku przed zakończeniem.
