Płaski kabel taśmowy Tecline 71034R — raster 1,27 mm, AWG 28, 34 przewody, 30,5 m

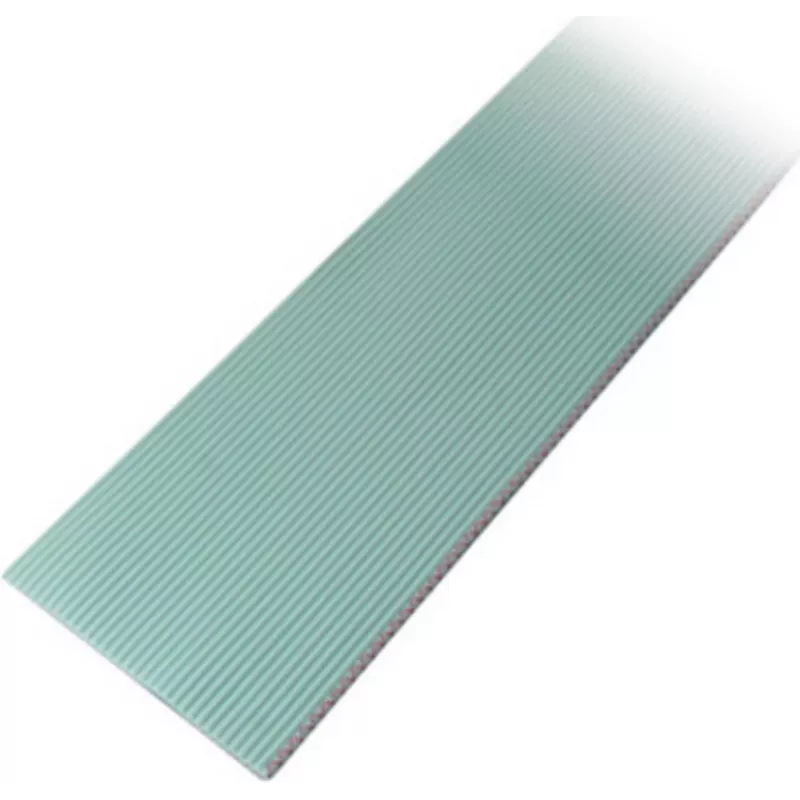

Płaski kabel taśmowy Tecline 71034R to wielożyłowy elastyczny kabel z 34 równoległymi przewodami, rastrem 1,27 mm i średnicą drutu AWG 28. Dostarczany w odcinku 30,5 m, ten kabel taśmowy jest przeznaczony do okablowania wewnętrznego, połączeń sygnałowych i niskonapięciowych, gdzie wymagane są kompaktowe, uporządkowane równoległe przewody. Płaska konstrukcja utrzymuje kolejność przewodów i upraszcza zakańczanie do wielopinowych złączy kołkowych i złączy IDC powszechnie stosowanych na płytkach PCB i w obudowach elektronicznych.

Zalety

Format taśmy zapewnia stałe odstępy i przewidywalne prowadzenie, minimalizując objętość w porównaniu do równoważnych kabli okrągłych. Przewody AWG 28 zapewniają równowagę elastyczności i obciążalności prądowej odpowiednią dla obwodów sygnałowych i niskonapięciowych. Stały raster 1,27 mm pasuje do standardowego rozstawu 50 mil na płytkach i złączach, umożliwiając proste zakańczanie do złączy IDC lub zaciskanych bez ręcznego przygotowywania pojedynczych przewodów.

Zastosowanie

• Wewnętrzne okablowanie urządzeń elektronicznych i paneli sterowniczych
• Połączenia między płytkami PCB za pomocą złączy taśmowych IDC lub kołkowych
• Prototypowanie i stanowiska testowe, gdzie potrzebne jest równoległe prowadzenie sygnałów
• Dystrybucja sygnałów niskonapięciowych i poziomów logicznych

Kluczowe specyfikacje

• Liczba przewodów: 34 żyły równoległe
• Raster przewodów: 1,27 mm (50 mil)
• Średnica drutu: AWG 28
• Całkowita długość: 30,5 m
• Rodzaj kabla: płaski taśmowy, przewody równoległe
• Typowe zastosowanie: wewnętrzne okablowanie sygnałowe i niskonapięciowe

Sposób użycia

Odmierz i przytnij wymaganą długość z rolki 30,5 m, zachowując równomierne cięcie prostopadłe do przewodów. W celu zakończenia, wyrównaj taśmę do złącza IDC lub zaciskowego tak, aby raster 1,27 mm pasował do rozstawu złącza, a następnie dociśnij złącze, aby przebić izolację i połączyć się z każdym przewodem. Podczas lutowania do złączy kołkowych, rozdziel lub przesuń przewody w razie potrzeby, aby uzyskać estetyczne połączenia lutowane i odciążenie naprężeń. Przymocuj kabel wewnątrz obudów za pomocą opasek kablowych lub uchwytów samoprzylepnych, aby zapobiec przesuwaniu się i ścieraniu.

Zalecenia

Kabel należy stosować do zastosowań sygnałowych i niskonapięciowych w granicach znamionowych prądu i temperatury przewodu; unikać narażenia na ciecze, wysokie temperatury i ścieranie mechaniczne. W przypadku długich przebiegów lub środowisk z zakłóceniami elektrycznymi, rozważyć prowadzenie wzdłuż przewodów uziemiających lub dodanie ekranowania na końcach złączy. Przy użyciu złączy IDC, przed montażem sprawdzić kompatybilność złącza z rastrem 1,27 mm i przewodami AWG 28.
