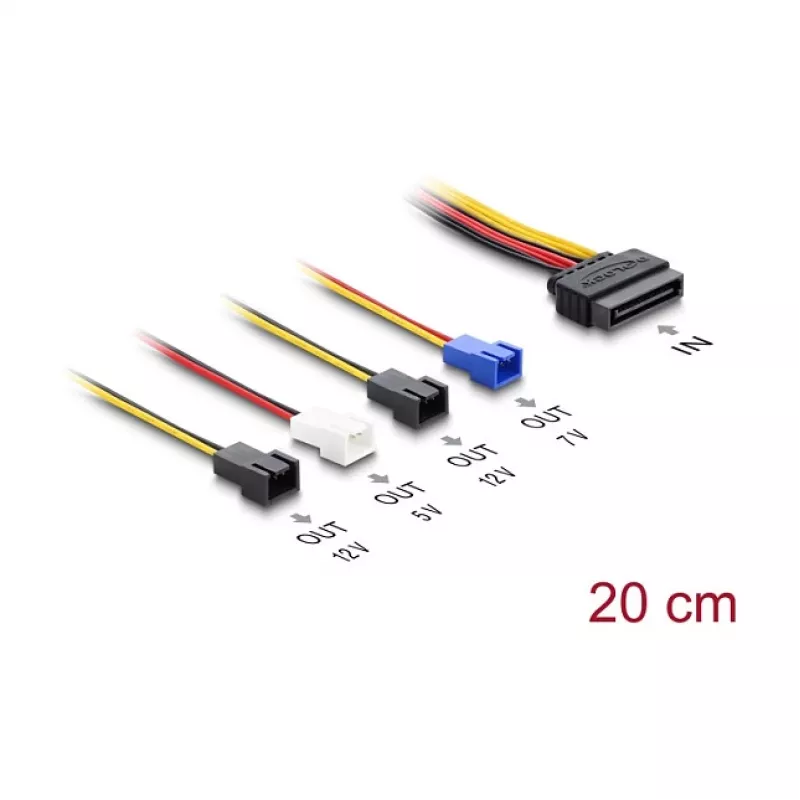

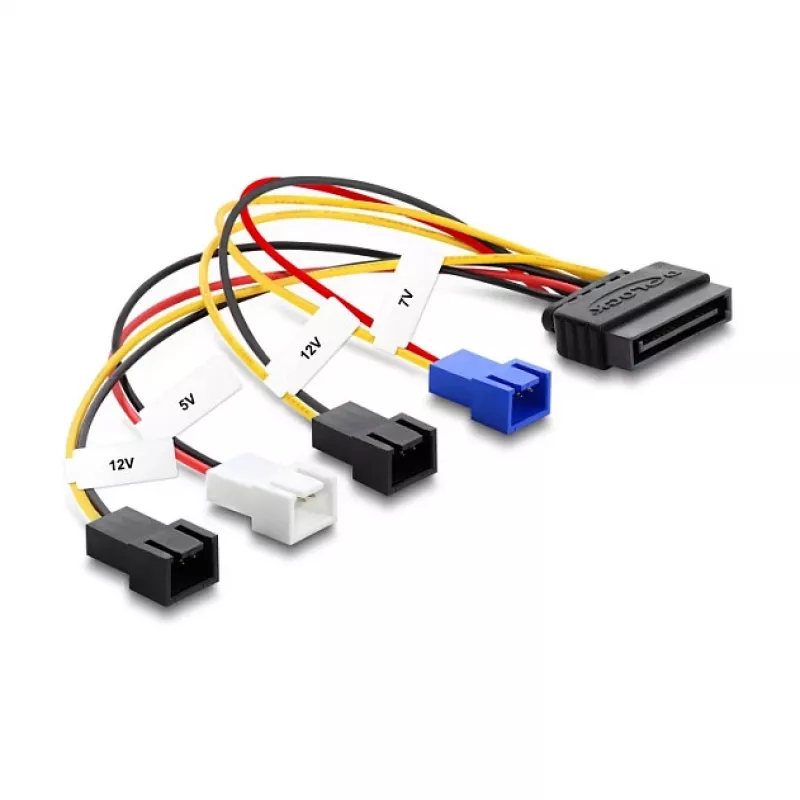

Kabel zasilający DELOCK SATA 15-pin na 4×2-pin wentylator (12V / 7V / 5V), 20 cm

Kabel zasilający DELOCK SATA 15-pin na 4×2-pin wentylator (12V / 7V / 5V), 20 cm to kompaktowy adapter, który przekształca pojedyncze złącze zasilania SATA 15-pin na cztery oddzielne wtyczki wentylatora 2-pin. Kabel dostarcza standardowe napięcia wentylatora z trzema odczepami napięciowymi — 12 V, 7 V i 5 V — umożliwiając podstawowe opcje redukcji prędkości podłączonych wentylatorów. Przy całkowitej długości 20 cm i czterech równoległych wyjściach wentylatora adapter jest przeznaczony do zasilania wielu wentylatorów obudowy lub systemowych z jednej linii zasilania SATA.

Zalety

Ten kabel DELOCK umożliwia zasilanie do czterech wentylatorów z jednego złącza zasilania SATA bez dodatkowego okablowania wewnątrz obudowy. Dołączone odczepy napięciowe zapewniają prostą regulację prędkości wentylatora poprzez dostarczanie obniżonych napięć (7 V i 5 V) oprócz standardowego 12 V. Jego krótka długość 20 cm zmniejsza bałagan kablowy i złożoność prowadzenia przewodów, a proste wtyczki SATA i wentylatora 2-pin zapewniają bezpośrednie, oszczędzające miejsce połączenia. Kabel jest dostarczany jako pojedyncza sztuka w woreczku foliowym dla łatwego przechowywania i instalacji.

Zastosowanie

• Zasilanie wielu wentylatorów obudowy DC 2-pin z jednego wyjścia zasilania SATA
• Rozszerzanie połączeń wentylatorów w kompaktowych systemach stacjonarnych lub o małej obudowie
• Tymczasowe testowanie wentylatorów lub szybkie wymiany podczas konserwacji
• Systemy, w których akceptowalna jest podstawowa regulacja prędkości wentylatora oparta na napięciu

Kluczowe specyfikacje

• Typ kabla: SATA 15-pin (męski) na 4 × 2-pin wentylator (męski)
• Obsługiwane napięcia: 12 V, 7 V, 5 V (odczepy napięciowe dla opcji prędkości)
• Liczba złączy wentylatora: 4
• Długość kabla: 20 cm
• Orientacja złącza: proste SATA i proste wtyczki wentylatora 2-pin
• Kodowanie kolorów: czarny, niebieski, biały, żółty przewody

Jak używać

Podłącz wtyczkę SATA 15-pin do dostępnego gniazda zasilania SATA z zasilacza. Przymocuj każde złącze wentylatora 2-pin do odpowiedniego gniazda zasilania wentylatora, przestrzegając biegunowości tam, gdzie ma to zastosowanie. Wybierz wymagane napięcie zasilania wentylatora, używając odpowiedniego odczepu napięciowego (12 V dla pełnej prędkości, 7 V lub 5 V dla zmniejszonej prędkości). Upewnij się, że wszystkie połączenia są bezpieczne i poprowadź kabel tak, aby nie utrudniał przepływu powietrza i nie kolidował z innymi komponentami.

Zalecenia

Potwierdź, że całkowity pobór prądu podłączonych wentylatorów nie przekracza możliwości szyny zasilania SATA i oczekiwanej obciążalności prądowej kabla. Używaj odczepów 7 V i 5 V do cichszej pracy, gdy pełna wydajność chłodzenia nie jest wymagana, a do chłodzenia o wysokim zapotrzebowaniu preferuj bezpośrednie zasilanie 12 V. Unikaj używania tego adaptera do wentylatorów wymagających sterowania PWM lub połączeń sygnałowych trzy-/czteropinowych, ponieważ zapewnia on tylko podstawowe wyjścia zasilania DC.
