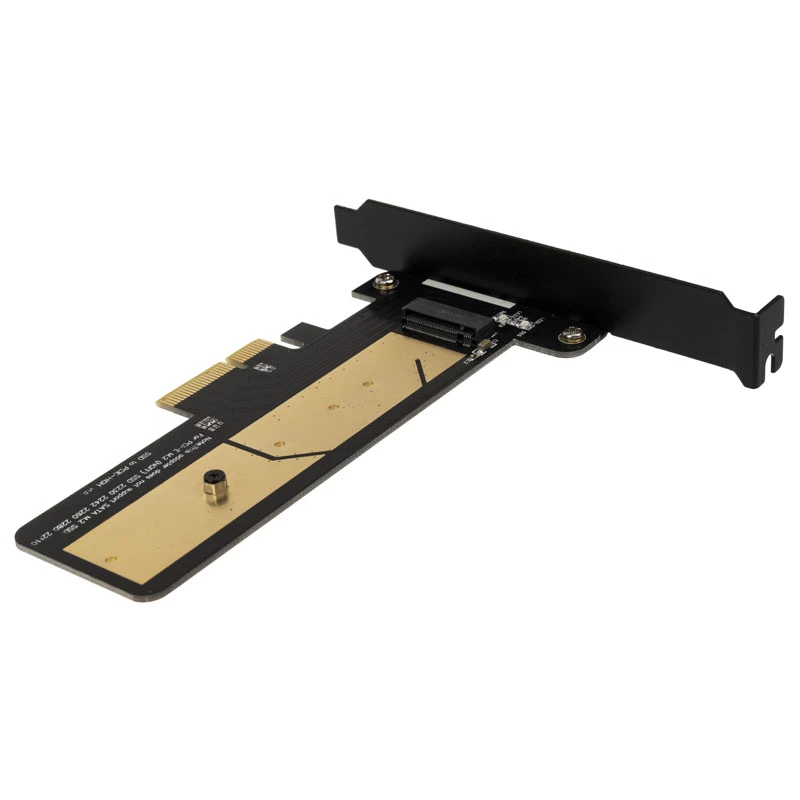

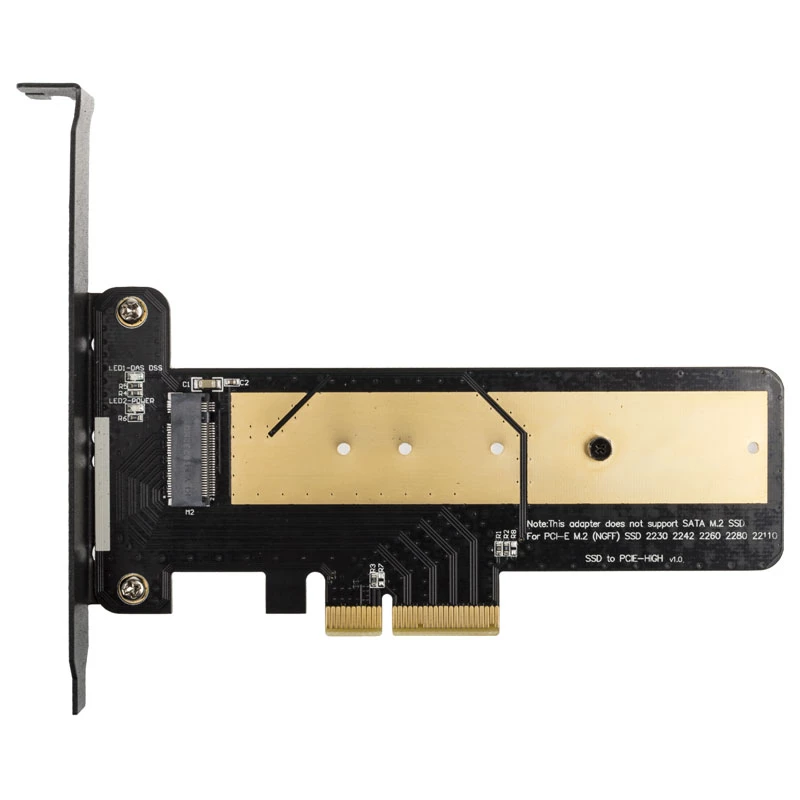

Karta interfejsu Akasa AK-PCCM2P-02

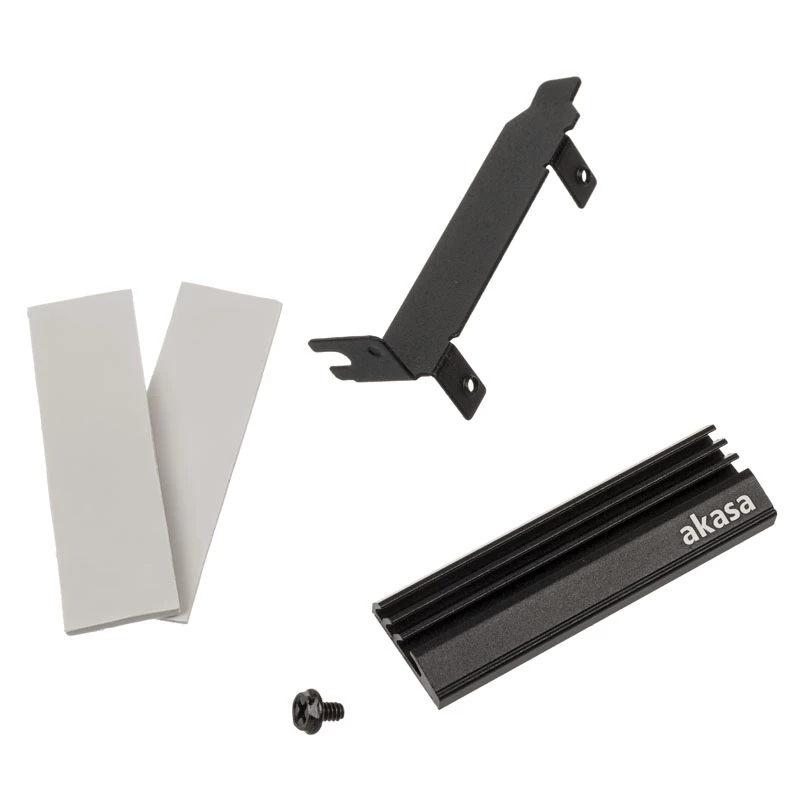

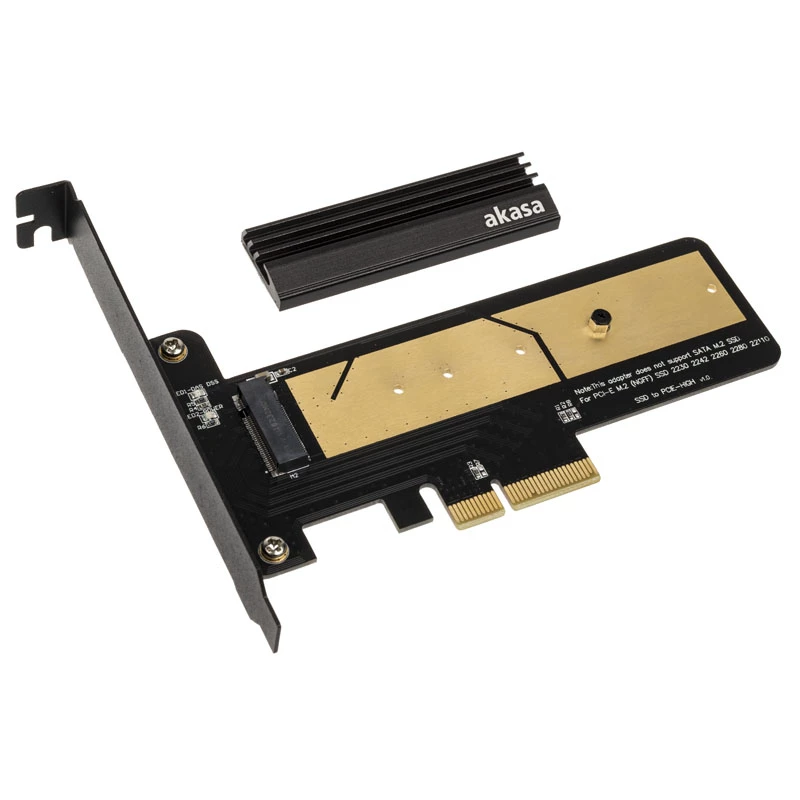

Akasa AK-PCCM2P-02 to wewnętrzna karta adaptera M.2 na PCIe, która konwertuje dysk SSD M.2 PCIe 3.0 x4 NVMe na standardowy interfejs hosta PCIe x4. Zestaw zawiera dedykowany radiator oraz dwie podkładki termiczne (grubości 2,3 mm i 1,5 mm). Adapter jest kompatybilny ze slotami PCIe Gen3 x4, x8 i x16 oraz wstecznie kompatybilny z PCIe Gen2. Karta ma kompaktowy profil i czarno-złote wykończenie, odpowiednie do wewnętrznej instalacji w komputerze PC.

Zalety

Płytka PCB adaptera z odsłoniętą miedzią w połączeniu z dodatkowym radiatorem obniża temperaturę dysku SSD i pomaga utrzymać stałą wydajność. Pasywne chłodzenie eliminuje ruchome części, a dołączone podkładki termiczne ułatwiają instalację i poprawiają transfer ciepła między dyskiem SSD a radiatorem. Obsługa PCIe Gen3 x4 zapewnia przepustowość do 32 Gbit/s przy użyciu zgodnego slotu hosta.

Zastosowanie

• Rozbudowa komputerów stacjonarnych o dysk SSD M.2 PCIe NVMe przy użyciu wolnego slotu PCIe
• Instalacja dysku SSD M.2 w systemach pozbawionych natywnego slotu M.2
• Zastosowania wymagające stałej wydajności NVMe z pasywnym chłodzeniem

Kluczowe specyfikacje

• Model: Akasa AK-PCCM2P-02
• Interfejs: Host PCIe, wyjście M.2 (PCIe 3.0 x4 NVMe)
• Maksymalna szybkość transferu: do 32 Gbit/s (PCIe Gen3 x4)
• Chłodzenie: Pasywny radiator z odsłoniętą miedzianą płytką PCB i dwiema podkładkami termicznymi (2,3 mm i 1,5 mm)
• Kompatybilność: Pasuje do slotów PCIe Gen3 x4/x8/x16; wstecznie kompatybilny z PCIe Gen2
• Wewnętrzny: Tak
• Kolor: Czarny, Złoty
• Wymiary: 120 mm (szer.) x 148 mm (gł.) x 21,7 mm (wys.)

Sposób użycia

Wyłącz komputer i odłącz go od zasilania sieciowego. Włóż dysk SSD NVMe M.2 do slotu M.2 adaptera i zabezpiecz go zgodnie z punktem montażowym odpowiadającym długości dysku SSD. Umieść odpowiednią podkładkę termiczną między dyskiem SSD a radiatorem, wybierz grubość podkładki zapewniającą pewny kontakt, a następnie zamocuj radiator. Zainstaluj adapter w dostępnym slocie PCIe Gen3 x4, x8 lub x16 na płycie głównej i przymocuj kartę do obudowy. Podłącz ponownie zasilanie i uruchom system; dysk SSD powinien zostać wykryty przez system operacyjny, jeśli sterowniki i ustawienia BIOS obsługują urządzenia NVMe.

Zalecenia

Zainstaluj w slocie PCIe obsługującym PCIe Gen3 x4, aby uzyskać najlepszą wydajność. Upewnij się, że wybrana podkładka termiczna zapewnia pełny kontakt między dyskiem SSD a radiatorem, i sprawdź ustawienia NVMe w BIOS/UEFI, jeśli dysk nie zostanie natychmiast wykryty.
