Karta interfejsu Akasa AK-PCCM2P-04

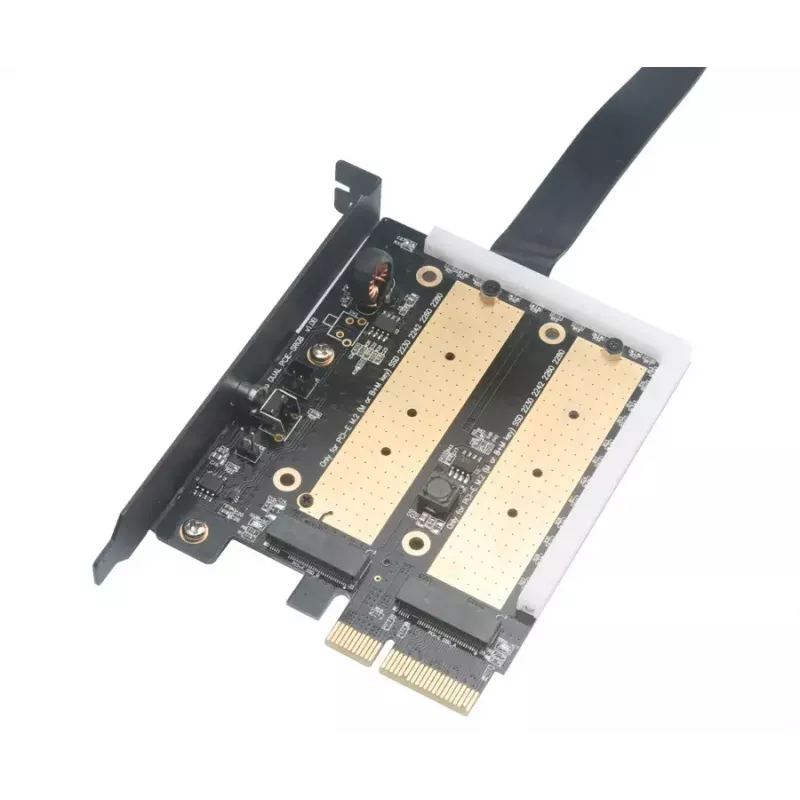

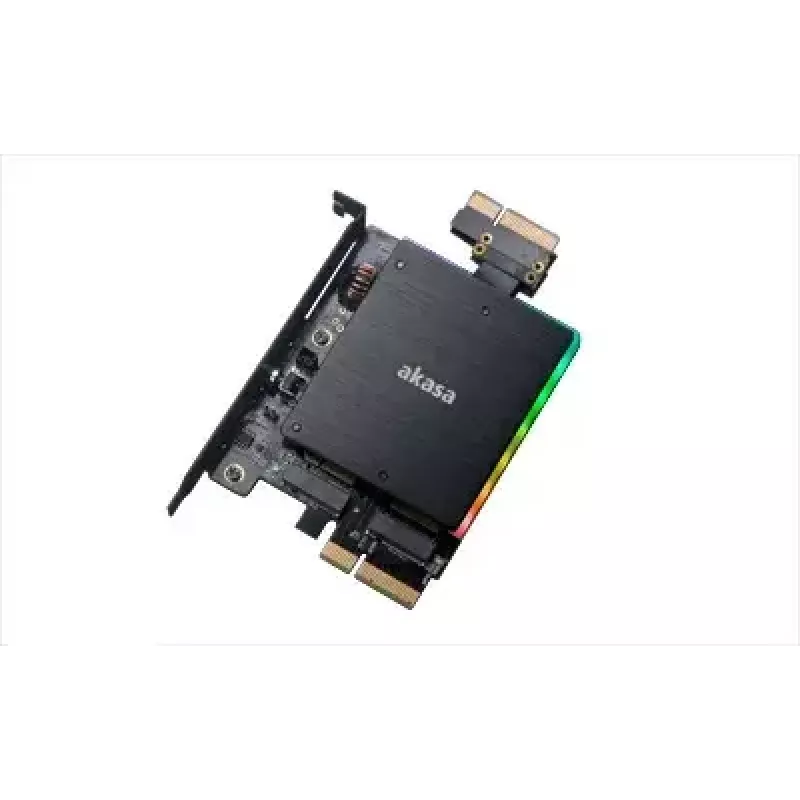

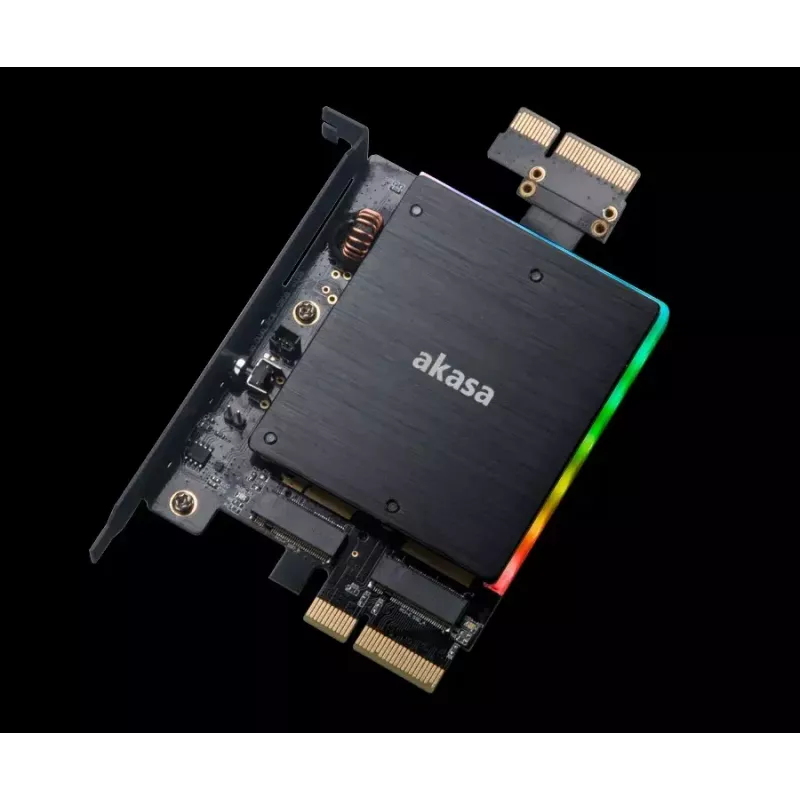

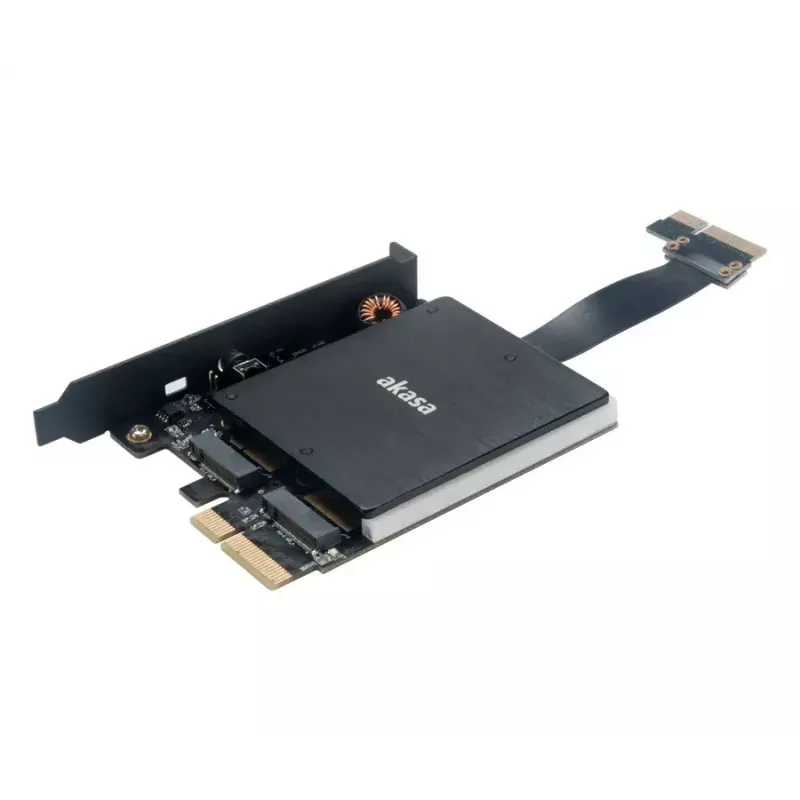

Akasa AK-PCCM2P-04 to wewnętrzna karta interfejsu M.2, która łączy się z płytą główną przez gniazdo PCIe. Obsługuje dyski M.2 PCIe 3.0 x4 NVMe i pasuje do gniazd PCIe Gen3 x4, x8 lub x16. Adapter posiada pasywne chłodzenie z odsłoniętą miedzianą płytką PCB oraz dodatkowym radiatorem, co pomaga obniżyć temperaturę SSD i utrzymać wydajność. Karta jest wykończona w czarnym kolorze i nie wymaga zewnętrznego zasilania, umożliwiając prostą integrację pamięci M.2 w systemach stacjonarnych.

Zalety

Odsłonięta miedź na płytce PCB w połączeniu z dołączonym radiatorem zapewnia pasywne odprowadzanie ciepła, obniżając temperaturę pracy SSD. Karta obsługuje adresowalne diody LED RGB 5V dla dysków M.2 wyposażonych w to złącze, umożliwiając podświetlenie w aż 16,7 miliona kolorów. Jej konstrukcja mechaniczna ułatwia montaż w standardowych gniazdach PCIe Gen3 bez dodatkowych złączy zasilania.

Zastosowanie

• Rozbudowa komputera stacjonarnego o dysk M.2 NVMe
• Instalacja dysku M.2 PCIe 3.0 x4 w gnieździe PCIe Gen3 x4/x8/x16
• Systemy, w których preferowane jest chłodzenie pasywne zamiast aktywnych wentylatorów
• Konfiguracje wykorzystujące adresowalne oświetlenie RGB 5V na modułach M.2

Kluczowe specyfikacje

• Interfejs hosta: PCIe (pasuje do Gen3 x4, x8, x16)
• Interfejs wyjściowy: M.2 (PCIe 3.0 x4 NVMe)
• Chłodzenie: Pasywny radiator z odsłoniętą miedzianą płytką PCB
• Obsługa LED: Obsługiwane adresowalne złącze RGB 5V
• Zasilanie: Nie wymaga zewnętrznego zasilania (zasilanie przez gniazdo PCIe)
• Kolor: Czarny

Sposób użycia

Zainstaluj Akasa AK-PCCM2P-04 w wolnym gnieździe PCIe Gen3 x4, x8 lub x16 na płycie głównej. Zamontuj dysk M.2 PCIe 3.0 x4 NVMe na adapterze, dopasowując pozycję śruby do właściwej długości dysku, zabezpiecz go za pomocą dołączonego dystansu/śruby i upewnij się, że radiator styka się z powierzchnią SSD. Jeśli moduł M.2 posiada adresowalne złącze LED 5V, podłącz je do pinu LED karty, aby umożliwić sterowanie oświetleniem za pomocą kontrolera RGB systemu lub oprogramowania płyty głównej.

Zalecenia

Dla optymalnej wydajności termicznej zapewnij odpowiedni przepływ powietrza w obudowie i unikaj zasłaniania radiatora adaptera. Używaj zgodnego BIOS-u płyty głównej i sterowników do obsługi NVMe oraz adresowalnego sterowania LED, jeśli dotyczy.
