Karta interfejsu DeLOCK 89630 wewnętrzna M.2 SATA

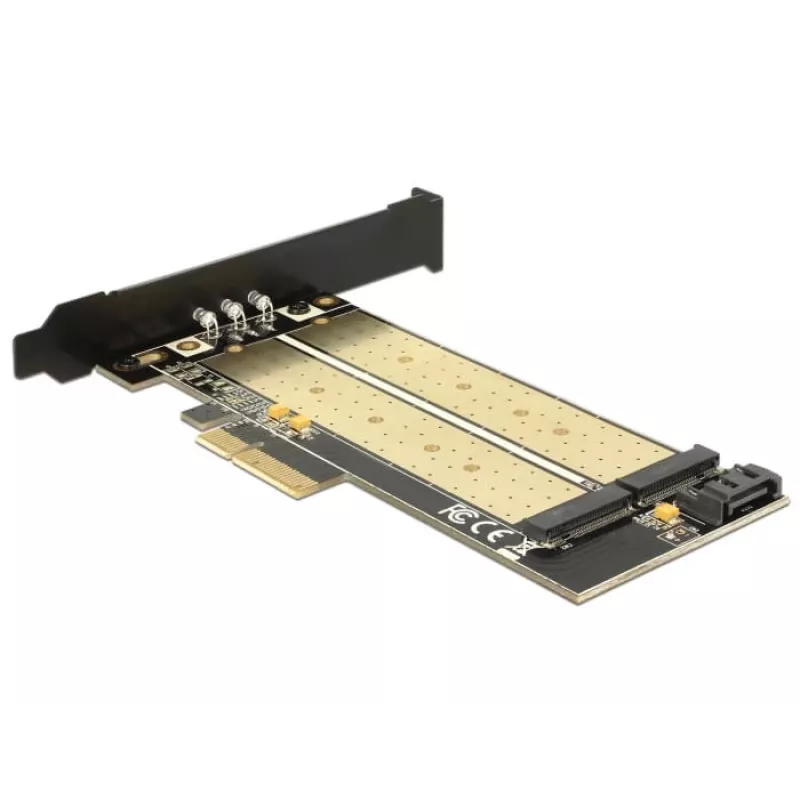

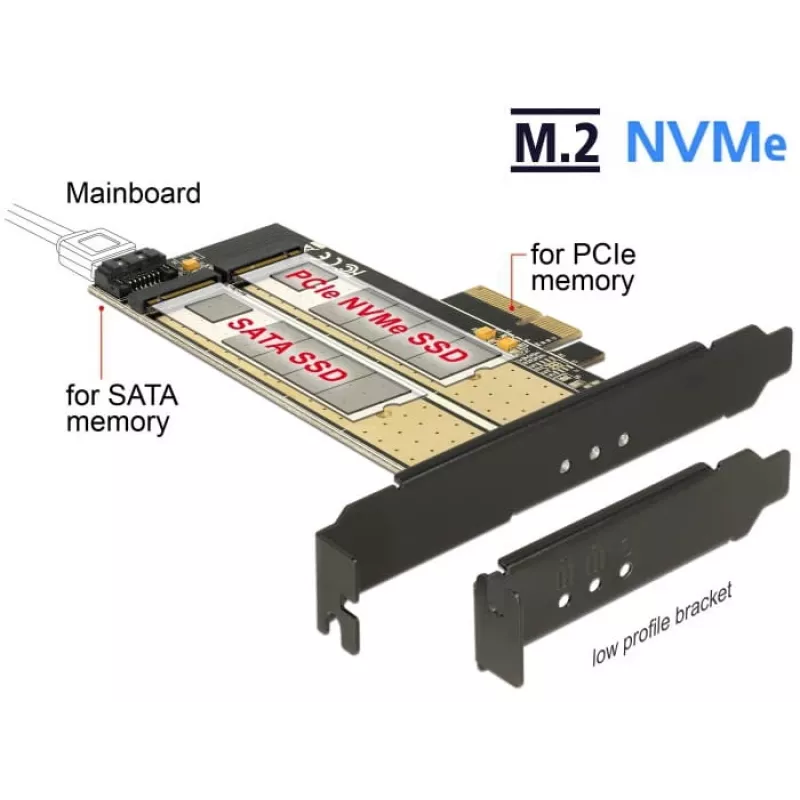

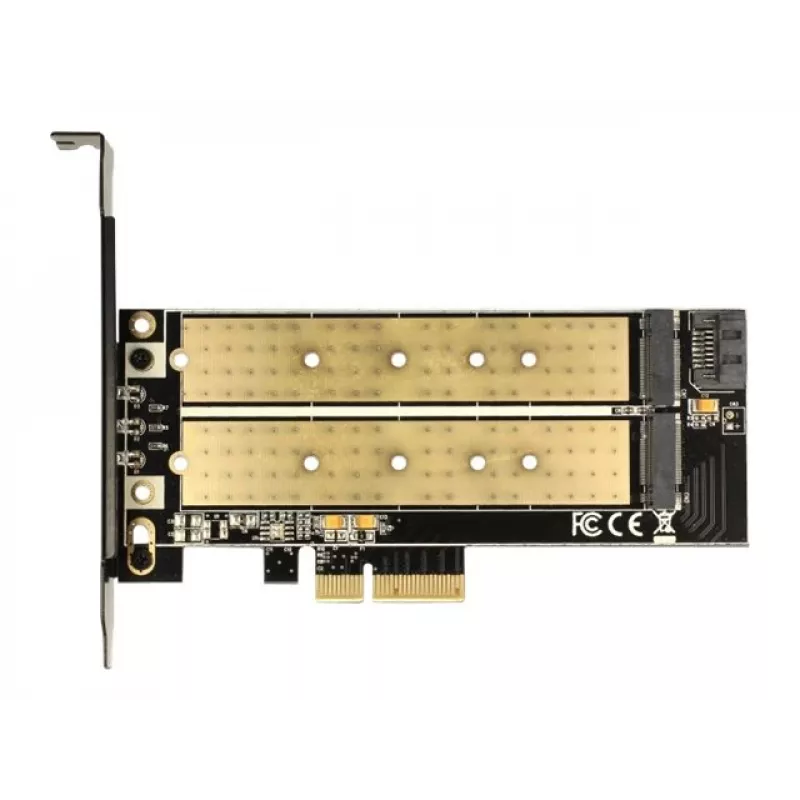

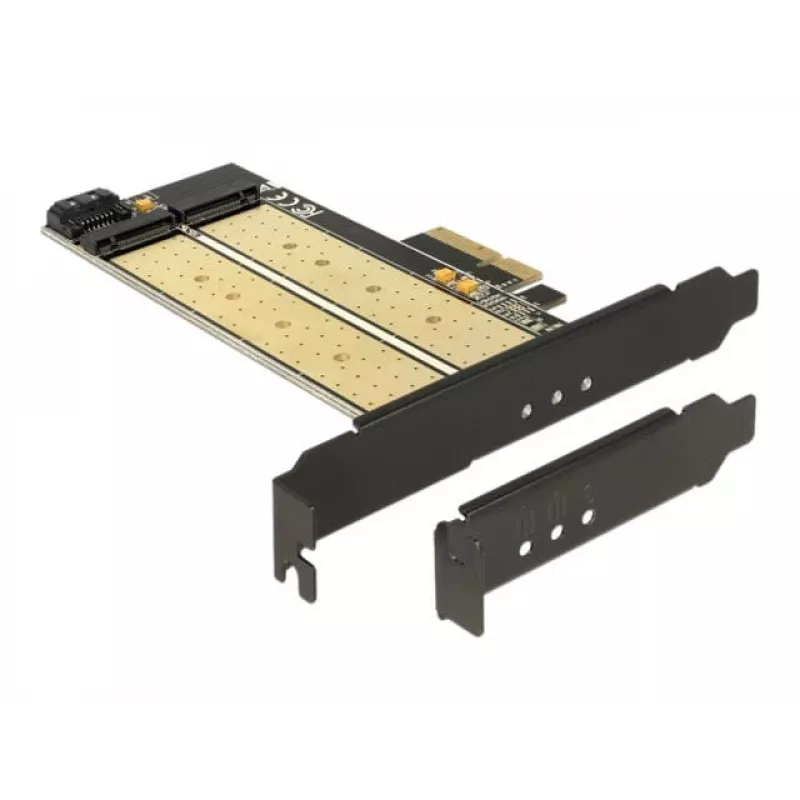

DeLOCK 89630 to wewnętrzna karta interfejsu PCIe, która dodaje dwa gniazda M.2 do komputera stacjonarnego. Jedno gniazdo obsługuje moduły M.2 SATA (formaty 22110, 2280, 2260, 2242, 2230) i łączy się z płytą główną za pomocą kabla SATA; drugie gniazdo obsługuje moduły M.2 PCIe (formaty 22110, 2280, 2260, 2242, 2230). Oba gniazda M.2 mogą być używane jednocześnie, umożliwiając elastyczne rozszerzenie pamięci wewnętrznej bez zewnętrznych adapterów.

Zalety

Karta zapewnia dwa niezależne interfejsy M.2 na jednym gnieździe PCIe, łącząc jedno połączenie SATA i jedno PCIe M.2. Wykorzystuje pasywne chłodzenie i jest kompatybilna z typowymi długościami modułów M.2, umożliwiając łatwą instalację różnych dysków SSD. Adapter obsługuje standardowe wersje systemu Windows i pasuje do typowych systemów stacjonarnych, aby zwiększyć opcje pamięci wewnętrznej.

Odpowiednia dla

• Rozbudowy komputera stacjonarnego o dodatkowe dyski SSD M.2 SATA i M.2 PCIe
• Systemów, które potrzebują dodatkowej pamięci wewnętrznej bez wymiany płyty głównej
• Użytkowników, którzy wymagają wielu dysków M.2 do danych, pamięci podręcznej lub osobnych instalacji systemu operacyjnego

Kluczowe specyfikacje

• Interfejs hosta: PCIe
• Interfejsy wyjściowe: M.2 (SATA) i M.2 (PCIe)
• Obsługiwane formaty M.2: 22110, 2280, 2260, 2242, 2230 dla obu gniazd
• Połączenie dla M.2 SATA: wymaga kabla SATA do płyty głównej
• Chłodzenie: pasywne
• Kompatybilność: Windows 10, 8.1, 8, 7

Sposób użycia

Zainstaluj DeLOCK 89630 w wolnym gnieździe PCIe na płycie głównej. Zamontuj moduły M.2 w odpowiednich złączach i zabezpiecz je zgodnie z ich długością. Podłącz moduł M.2 SATA do płyty głównej za pomocą kabla SATA. Po instalacji sprzętowej uruchom system i sprawdź wykrywanie dysków w BIOS/UEFI i systemie operacyjnym. Zainstaluj sterowniki, jeśli są wymagane przez system operacyjny.

Zalecenia

Upewnij się, że komputer jest wyłączony i odłączony od zasilania przed instalacją. Używaj kompatybilnych rozmiarów modułów M.2 i wolnego portu SATA na płycie głównej dla gniazda M.2 SATA. Zapewnij wystarczający przepływ powietrza w obudowie wokół karty, mimo że wykorzystuje ona pasywne chłodzenie.
