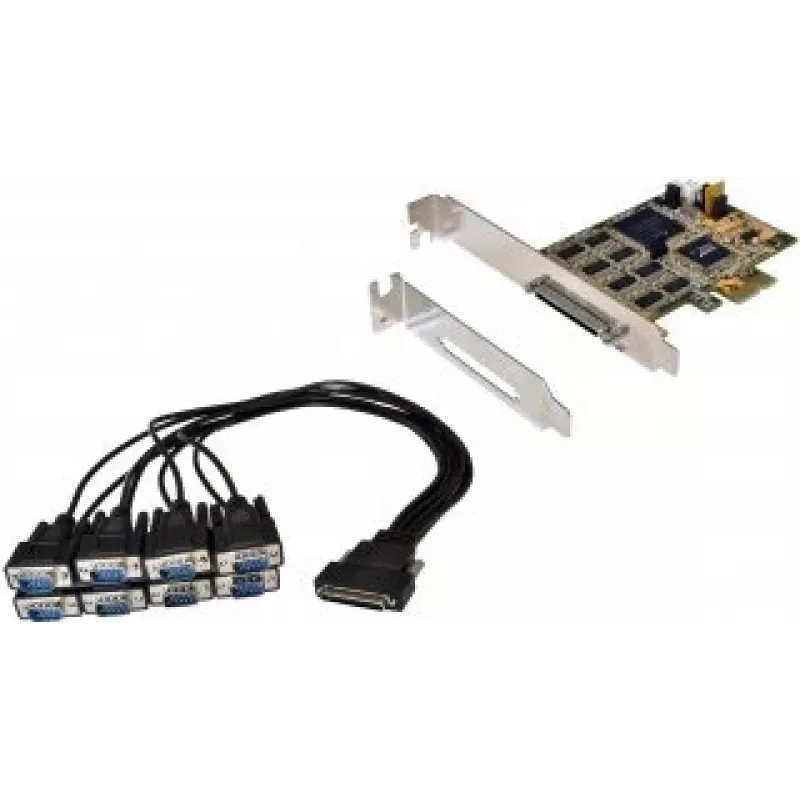

Karta interfejsu EXSYS EX-44388

Karta interfejsu PCI-Express EXSYS EX-44388 zapewnia osiem portów szeregowych RS-232 z wysokowydajnym układem UART 16C1050. Jest zaprojektowana do dodawania ośmiu dodatkowych portów szeregowych do komputera, małej stacji roboczej lub serwera przez magistralę PCI Express i nadaje się do systemów niskoprofilowych. Karta jest w pełni kompatybilna z PCI-Express plug-and-play i unika konfliktów IRQ i adresów I/O. Końcówka 9 każdego złącza szeregowego może być skonfigurowana do podawania napięcia +5 V lub +12 V dla systemów POS lub urządzeń szeregowych wymagających zasilania. W komplecie znajduje się wspornik niskoprofilowy do montażu w wąskich obudowach komputerowych.

Zalety

Karta EX-44388 oferuje osiem niezależnych portów RS-232 na jednej karcie PCIe, wykorzystując wysokowydajne układy UART 16C1050 do stabilnej komunikacji szeregowej. Kompatybilność z PCIe plug-and-play upraszcza instalację bez ręcznej konfiguracji IRQ lub I/O. Konfigurowalna opcja zasilania końcówki 9 (+5 V lub +12 V) obsługuje urządzenia peryferyjne POS i inne zasilane urządzenia szeregowe. Dostarczony wspornik niskoprofilowy umożliwia montaż w wąskich obudowach.

Przeznaczona do

• Dodawania wielu portów szeregowych do komputerów stacjonarnych
• Małych stacji roboczych i serwerów wymagających dodatkowych interfejsów RS-232
• Systemów punktów sprzedaży (POS) i urządzeń peryferyjnych, które potrzebują zasilania na końcówce 9
• Konfiguracji wbudowanych lub przemysłowych z gniazdami rozszerzeń PCIe

Kluczowe specyfikacje

• Interfejs hosta: PCIe
• Liczba portów: 8 × RS-232
• UART: 16C1050 wysokowydajny
• Konfigurowalne zasilanie końcówki 9: +5 V lub +12 V
• Bity danych: 5, 6, 7 lub 8
• Bity stopu: 1, 1,5 lub 2
• Obudowa: niskoprofilowa (w zestawie wspornik niskoprofilowy)
• Wymiary: 89 mm (szer.) × 75 mm (gł.)
• Waga: 1 kg

Sposób użycia

Zainstaluj kartę EX-44388 w wolnym gnieździe PCIe wyłączonego komputera, zamocuj kartę za pomocą odpowiedniego wspornika (standardowego lub niskoprofilowego) i podłącz zasilanie. Uruchom system; karta jest zgodna z PCI-Express plug-and-play i powinna zostać rozpoznana przez system operacyjny. Skonfiguruj parametry portu szeregowego (prędkość transmisji, bity danych, bity stopu, parzystość i kontrolę przepływu) w systemie operacyjnym lub oprogramowaniu aplikacyjnym zgodnie z wymaganiami urządzenia. Jeśli zasilasz urządzenie peryferyjne z końcówki 9, wybierz wymaganą opcję +5 V lub +12 V przed podłączeniem urządzenia.

Zalecenia

Używaj ekranowanych kabli szeregowych i zabezpiecz złącza, aby zachować integralność sygnału w środowiskach przemysłowych lub narażonych na zakłócenia elektryczne. Sprawdź wymagania zasilania urządzenia przed włączeniem zasilania na końcówce 9, aby uniknąć uszkodzenia urządzeń peryferyjnych.
