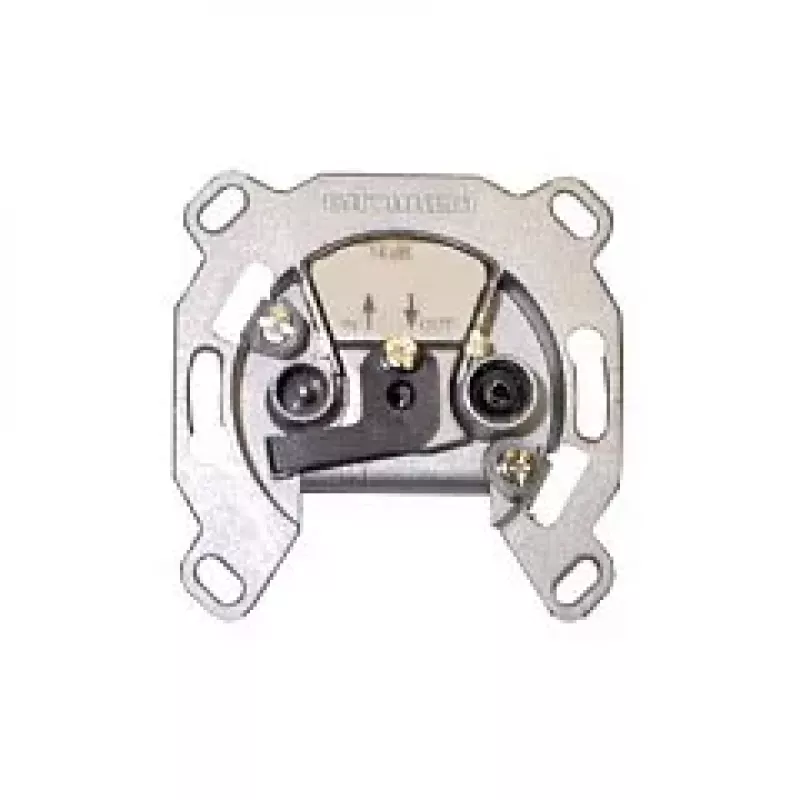

Kathrein ESD 85 Pojedyncze gniazdo antenowe z przepustem DC

Kathrein ESD 85 to wysokiej jakości pojedyncze gniazdo antenowe przeznaczone do sieci gwiazdowych i systemów jednoprzewodowych. Posiada przepust DC na wyjściu SAT, co umożliwia zasilanie LNB lub innych aktywnych komponentów bezpośrednio przez kabel koncentryczny. Gniazdo zapewnia trzy oddzielne wyjścia dla sygnałów TV, Radio i SAT, gwarantując optymalną dystrybucję sygnału przy minimalnych stratach.

Zalety

• Przepust DC na wyjściu SAT (maks. 0,5 A, 24 V) do zasilania aktywnych komponentów
• Niskie tłumienie łącza 1,5 dB we wszystkich zakresach częstotliwości
• Skuteczność ekranowania klasy A (>85 dB) dla doskonałej ochrony przed zakłóceniami
• Wytrzymała obudowa z odlewu cynkowego dla trwałości i długiej żywotności
• Montaż podtynkowy dla czystej, profesjonalnej instalacji

Zastosowanie

• Systemy satelitarne jednoprzewodowe
• Topologie sieci gwiazdowych
• Gniazda końcowe w instalacjach szeregowych
• Dystrybucja TV/Radio/SAT w budynkach mieszkalnych i komercyjnych

Kluczowe specyfikacje

• Zakres częstotliwości TV: 5–862 MHz
• Zakres częstotliwości Radio: 87,5–108 MHz
• Zakres częstotliwości SAT: 950–2200 MHz
• Tłumienie łącza: 1,5 dB (wszystkie pasma)
• Impedancja: 75 Ohm
• Tłumienie odbiciowe: >10 dB
• Wyjścia: 3 (TV, Radio, SAT)
• Złącze TV: IEC męskie (wtyk)
• Złącze Radio: IEC żeńskie (gniazdo)
• Złącze SAT: F-Connector żeńskie
• Prąd przepustu DC: Maks. 0,5 A
• Napięcie przepustu DC: Maks. 24 V
• Montaż: Podtynkowy
• Materiał obudowy: Odlew cynkowy

Zalecenia

Aby uzyskać najlepszą wydajność, należy używać wysokiej jakości kabli koncentrycznych i zapewnić prawidłowe uziemienie. Funkcja przepustu DC jest idealna do zasilania pojedynczego LNB lub podobnego urządzenia; nie należy przekraczać maksymalnego prądu znamionowego.
