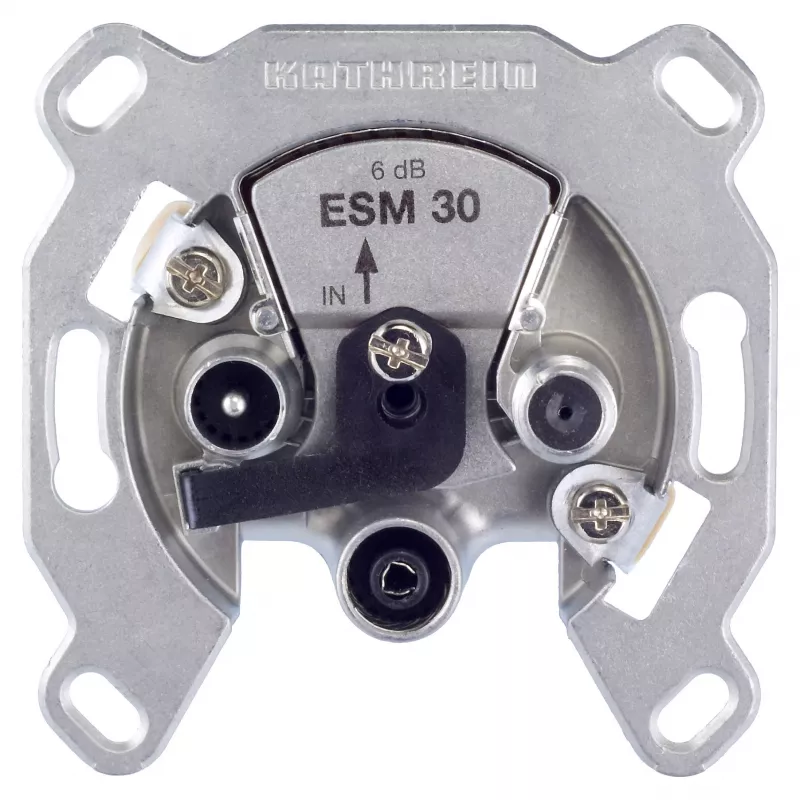

Kathrein ESM 30 Potrójne gniazdo antenowe do TV, radia i satelity (sieć gwiazda)

W nowoczesnych systemach rozrywki domowej i łączności, rozprowadzanie sygnałów satelitarnych, naziemnej telewizji i radia do pojedynczego gniazda ściennego bez utraty sygnału lub zakłóceń jest częstym wyzwaniem. Gniazdo antenowe Kathrein ESM 30 rozwiązuje ten problem, zapewniając pojedynczy punkt połączenia montowany wpuszczany, który obsługuje wszystkie trzy usługi jednocześnie, idealny do instalacji w sieci gwiazdy.

Dla kogo jest przeznaczony

To gniazdo jest przeznaczone dla profesjonalnych instalatorów i właścicieli domów, którzy potrzebują niezawodnego, wysokowydajnego potrójnego gniazda do podłączania odbiorników satelitarnych, telewizorów i radioodbiorników z centralnego systemu dystrybucji. Jest szczególnie odpowiednie dla topologii sieci gwiazdy, gdzie każde gniazdo jest zasilane indywidualnie.

Główne cechy

• Potrójna konfiguracja: jedno wyjście satelitarne (żeńskie F), jedno TV (męskie IEC) i jedno radiowe (żeńskie IEC).
• Szeroki zakres częstotliwości: 5–862 MHz dla TV/radia i 950–2200 MHz dla satelity.
• Niska tłumienność przejściowa 4 dB dla ścieżek TV/radio i satelita.
• Przejście DC dla satelity (maks. 24 V / 0,5 A) do zasilania LNB lub przełączników.
• Wysoka skuteczność ekranowania (klasa A) i tłumienność odbiciowa >10 dB dla czystego sygnału.
• Solidna obudowa z cynku ciśnieniowego dla trwałości i długiej żywotności.
• Montaż wpuszczany (Unterputz) dla estetycznego, profesjonalnego wykończenia.

Specyfikacje

• Typ produktu: Gniazdo antenowe
• Typ gniazda: SAT i TV i Radio
• Liczba gniazd: 3
• Złącze wyjścia TV: IEC męskie (wtyk koncentryczny)
• Złącze wyjścia radiowego: IEC żeńskie (gniazdo koncentryczne)
• Złącze wyjścia satelitarnego: żeńskie typu F
• Zakres częstotliwości (TV/radio): 5–862 MHz
• Zakres częstotliwości (satelita): 950–2200 MHz
• Tłumienność przejściowa (TV/radio): 4 dB
• Tłumienność przejściowa (satelita): 4 dB
• Przejście DC (satelita): Tak, maks. 24 V / 0,5 A
• Skuteczność ekranowania: Klasa A
• Tłumienność odbiciowa: >10 dB
• Izolacja między wyjściami: >20 dB
• Impedancja: 75 omów
• Materiał obudowy: Cynk ciśnieniowy
• Temperatura pracy: -20 do +55 °C
• Typ instalacji: Montaż wpuszczany
• Zastosowanie: Pojedyncze gniazdo przyłączeniowe dla sieci gwiazdy

Wskazówki

Aby uzyskać najlepszą wydajność, należy zapewnić prawidłowe zakończenie wszystkich kabli i używać wysokiej jakości kabli koncentrycznych przeznaczonych do danego zakresu częstotliwości. Funkcja przejścia DC umożliwia zdalne zasilanie elementów satelitarnych, ale należy sprawdzić, czy podłączone urządzenia obsługują limity napięcia i prądu. Podczas instalacji w sieci gwiazdy, każde gniazdo powinno być podłączone bezpośrednio do centralnej jednostki dystrybucyjnej, aby zachować integralność sygnału.
