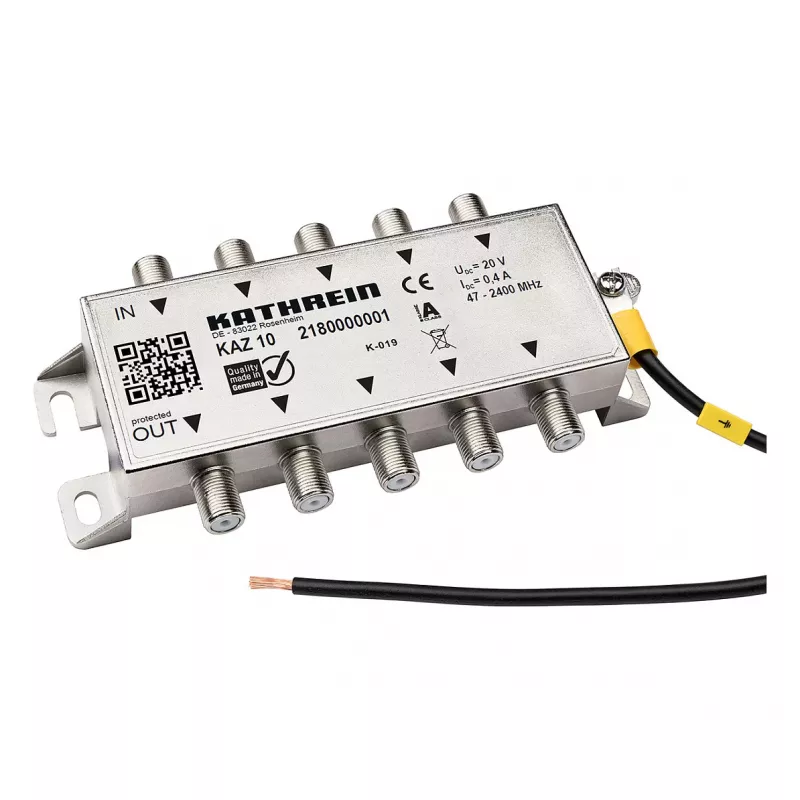

Kathrein KAZ 10 5-drożna ochronnik przepięciowy koncentryczny

Kathrein KAZ 10 to profesjonalny 5-drożny ochronnik przepięciowy koncentryczny zaprojektowany do zabezpieczania systemów SAT-IF, naziemnej telewizji/radia, telewizji kablowej i systemów multimedialnych przed przepięciami i przepięciami wywołanymi wyładowaniami atmosferycznymi. Dzięki zakresowi częstotliwości 5-2400 MHz i impedancji 75 Ohm zapewnia niezawodną integralność sygnału, chroniąc podłączone urządzenia.

Zalety

Solidna ochrona z wydajnością prądu udarowego 2,5 kA na linię (8/20 µs) i niskim poziomem ochrony <500 V. Niskie tłumienie wtrąceniowe (<0,5 dB) i wysoki współczynnik odbicia (>10 dB) utrzymują jakość sygnału. Przejście DC umożliwia zasilanie LNB. Obudowa z odlewanego cynku zapewnia doskonałą skuteczność ekranowania >90 dB.

Zastosowanie

• Systemy SAT-IF
• Instalacje naziemnej telewizji i radia
• Sieci telewizji kablowej
• Systemy dystrybucji multimedialnej

Kluczowe specyfikacje

• Liczba chronionych linii: 5
• Zakres częstotliwości: 5-2400 MHz
• Impedancja: 75 Ohm
• Wydajność prądu udarowego: 2,5 kA na linię (8/20 µs)
• Poziom ochrony: <500 V (dla 1 kV/µs)
• Tłumienie wtrąceniowe: <0,5 dB
• Współczynnik odbicia: >10 dB
• Skuteczność ekranowania: >90 dB
• Złącza: F-żeńskie
• Zacisk uziemiający: Śruba M5
• Przejście DC: Tak
• Materiał obudowy: Odlewany cynk
• Montaż: Montaż ścienny wewnątrz
• Temperatura pracy: -20 do +50 °C
• Normy: EN 60728-11, EN 50083-2

Zalecenia

Dla optymalnej ochrony należy zapewnić prawidłowe uziemienie przez zacisk M5. Nadaje się tylko do użytku wewnątrz. Kompatybilny ze standardowymi złączami typu F.
