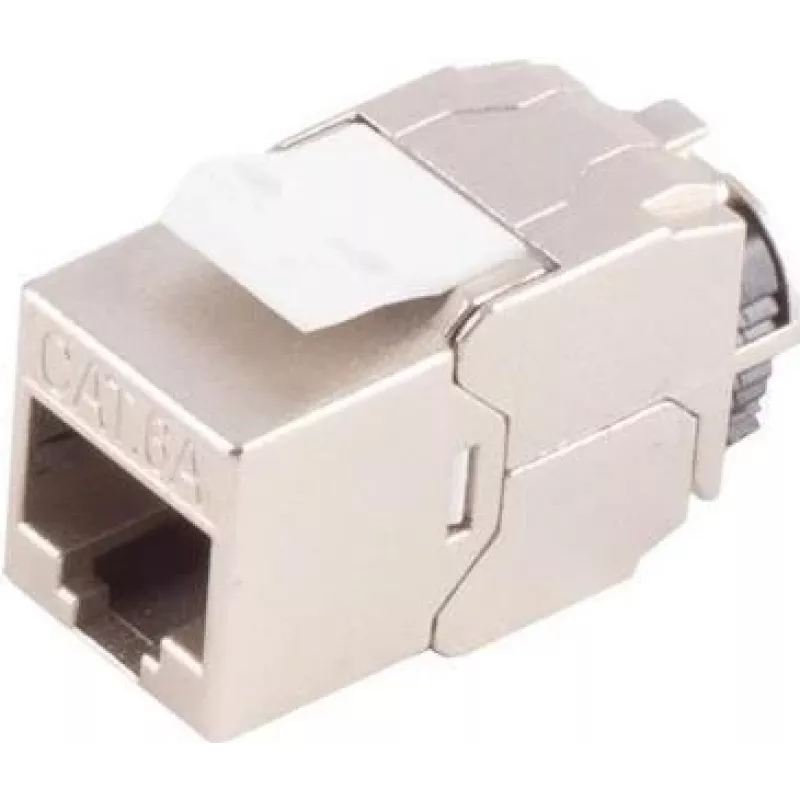

Keystone Jack ShiverPeaks Cat. 6A STP Toolless BS08-10032, złącze sieciowe RJ45

ShiverPeaks Keystone Jack BS08-10032 to beznarzędziowe gniazdo keystone Cat. 6A STP do połączeń Ethernet RJ45. Zostało zaprojektowane do obsługi wydajności kategorii 6A z ekranowaną ochroną skrętki, umożliwiając niezawodne łącza 10 Gigabit Ethernet w ekranowanych środowiskach okablowania strukturalnego. Beznarzędziowy system terminacji umożliwia szybkie, bezproblemowe podłączanie ekranowanych kabli sieciowych i pasuje do standardowych ekranowanych płyt czołowych, paneli krosowych i gniazd sieciowych stosowanych w instalacjach komercyjnych i mieszkaniowych.

Zalety

Beznarzędziowa konstrukcja upraszcza instalację, eliminując narzędzia do wbijania i skracając czas terminacji, a ekranowana budowa poprawia odporność na zewnętrzne zakłócenia elektromagnetyczne. Kompaktowy format keystone zapewnia kompatybilność ze standardowymi płytami i panelami. Gniazdo zostało zaprojektowane, aby utrzymać wydajność Cat. 6A na wszystkich czterech parach i obsługuje szybkie aplikacje Ethernet do 10 Gb/s, gdy jest używane w prawidłowo zainstalowanym ekranowanym systemie okablowania.

Odpowiednie do

• łączy 10 Gigabit Ethernet w biurach i centrach danych w patchowaniu
• ekranowanych instalacji okablowania strukturalnego wymagających zmniejszonego EMI
• terminacji płyt czołowych i gniazd modułowych w budynkach komercyjnych
• mieszkaniowych sieci gigabitowych tam, gdzie stosuje się okablowanie ekranowane
• szybkich terminacji w terenie i modernizacji sieci bez narzędzi do wbijania

Kluczowe specyfikacje

• Kategoria: wydajność kategorii 6A (Cat. 6A)
• Ekranowanie: ochrona w postaci ekranowanej skrętki (STP) w celu redukcji EMI
• Typ złącza: format gniazda keystone RJ45 do paneli modułowych i płyt czołowych
• Metoda terminacji: beznarzędziowa terminacja do szybkiej instalacji w terenie
• Obsługa szybkości transmisji danych: obsługuje Ethernet do 10 Gb/s przez okablowanie ekranowane
• Kompatybilność: pasuje do standardowych otworów keystone w panelach krosowych, płytach czołowych i gniazdach

Sposób użycia

Przygotuj ekranowany kabel skrętki, zdejmując zewnętrzną powłokę i odsłaniając ekran foliowy/oplot zgodnie z wytycznymi producenta gniazda. Ułóż poszczególne pary w określonej kolejności, włóż przewody do beznarzędziowych szczelin terminacji i zamknij nasadkę terminacyjną lub obudowę, aby zabezpieczyć przewody. Upewnij się, że ekran jest prawidłowo połączony z metalową skorupą gniazda lub stykiem przewodu drenażowego, aby zachować ciągłość ekranowania. Wciśnij gniazdo keystone do wybranej płyty czołowej lub panelu krosowego, aż zatrzaśnie się na miejscu, a następnie przetestuj łącze pod kątem ciągłości i wydajności przy użyciu odpowiedniego sprzętu do testowania sieci.

Zalecenia

Używaj tego ekranowanego gniazda keystone w pełni ekranowanym systemie okablowania, w tym ekranowanych złączy, gniazd i prawidłowego uziemienia, aby osiągnąć określoną wydajność Cat. 6A i zredukować zakłócenia elektromagnetyczne. Po terminacji zweryfikuj mapowanie par kabla i ciągłość, a do walidacji łącza 10G użyj certyfikowanego testera kabli.
