Keystone module InLine 76202V — dimensions 20×34×15 mm, compact sieciowy accessory

Moduł Keystone InLine 76202V to kompaktowe akcesorium sieciowe zaprojektowane do modułowych systemów okablowania strukturalnego i instalacji w ograniczonych przestrzeniach. Dzięki niewielkim wymiarom zewnętrznym i formie keystone SNAP-In pasuje do puszek ściennych, paneli krosowych i obudów keystone, zapewniając niezawodne gniazdo sieciowe RJ45 dla aplikacji Cat6a do 500 MHz.

Zalety

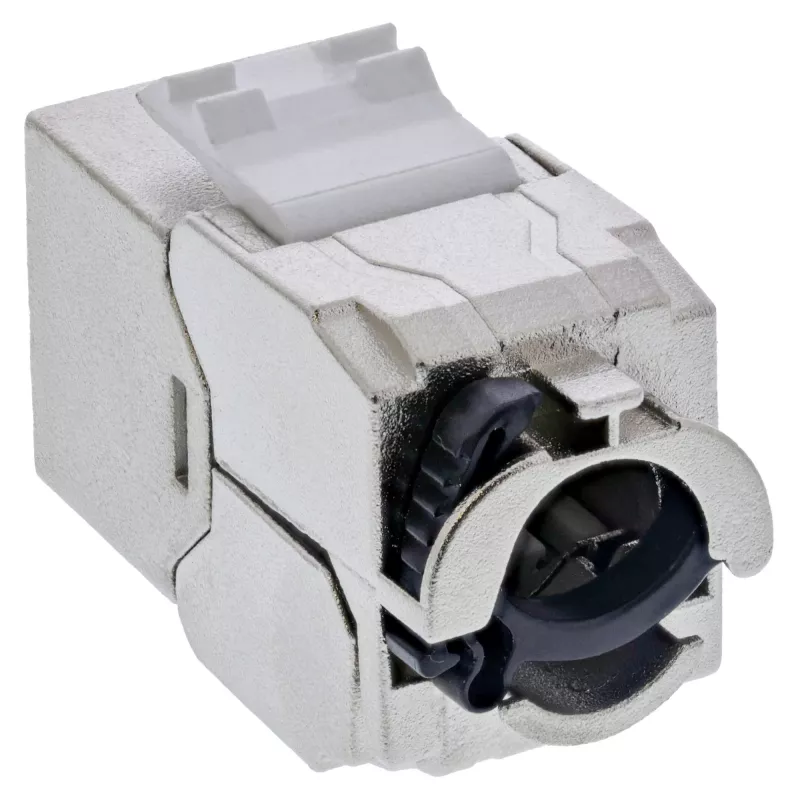

Ten w pełni ekranowany moduł keystone wyposażony jest w odlewaną ciśnieniowo obudowę i zintegrowaną listwę zaciskową LSA, oferując mechaniczną wytrzymałość i niezawodne ekranowanie sygnału dla szybkiego Ethernetu. Moduł obsługuje do 10 Gbit/s oraz dostarczanie mocy PoE/PoE+, a zintegrowany zacisk kabla i wsparcie dla sztywnych kabli instalacyjnych (AWG 22–26) ułatwiają terminację i bezpieczne prowadzenie przewodów. Konstrukcja SNAP-In umożliwia szybki montaż w standardowych otworach keystone.

Zastosowanie

• Panele krosowe i instalacje w panelach zaślepiających 19"
• Puszki ścienne i telekomunikacyjne punkty abonenckie w małych przestrzeniach
• Modułowe gniazda sieciowe do biur, serwerowni i obudów przemysłowych

Kluczowe specyfikacje

• Kategoria: Cat.6a, do 500 MHz
• Szybkość transmisji: do 10 Gbit/s

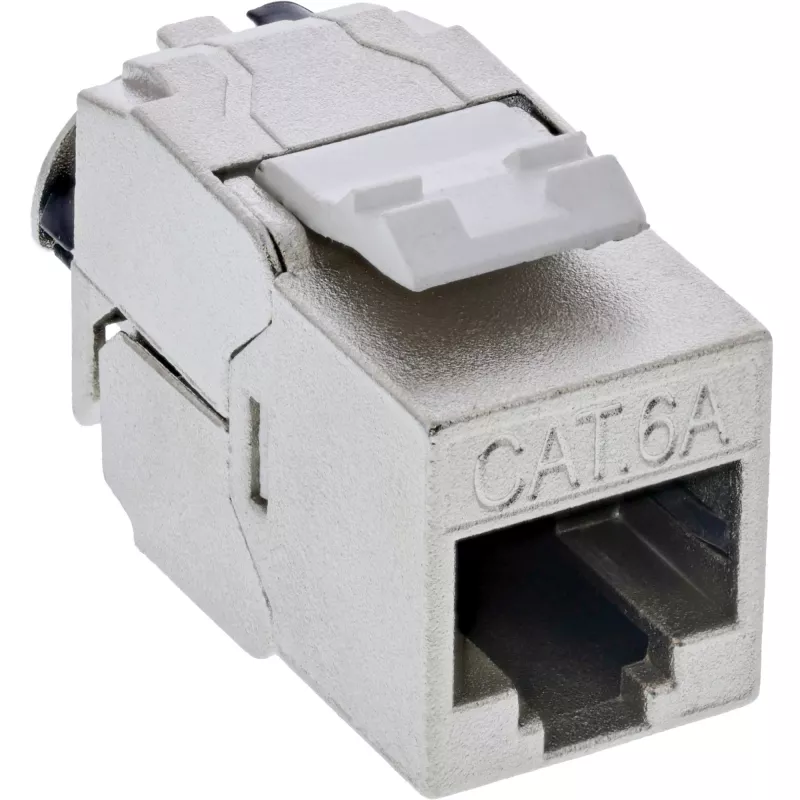

• Złącze: gniazdo RJ45, moduł keystone SNAP-In
• Ekranowanie: w pełni ekranowane (metalowa odlewana ciśnieniowo obudowa)
• Terminacja: zacisk listwy LSA
• Kompatybilność kabli: sztywne kable instalacyjne AWG 22–26, średnica zewnętrzna 6,0–8,5 mm
• Trwałość mechaniczna: zaprojektowana na 750 cykli łączeniowych
• Zasilanie przez Ethernet: obsługuje PoE i PoE+
• Montaż: przystosowany do paneli zaślepiających 19", puszek połączeniowych i obudów keystone
• Wymiary fizyczne (przybliżone): szerokość 20 mm × głębokość 34 mm × wysokość 15 mm

Sposób użycia

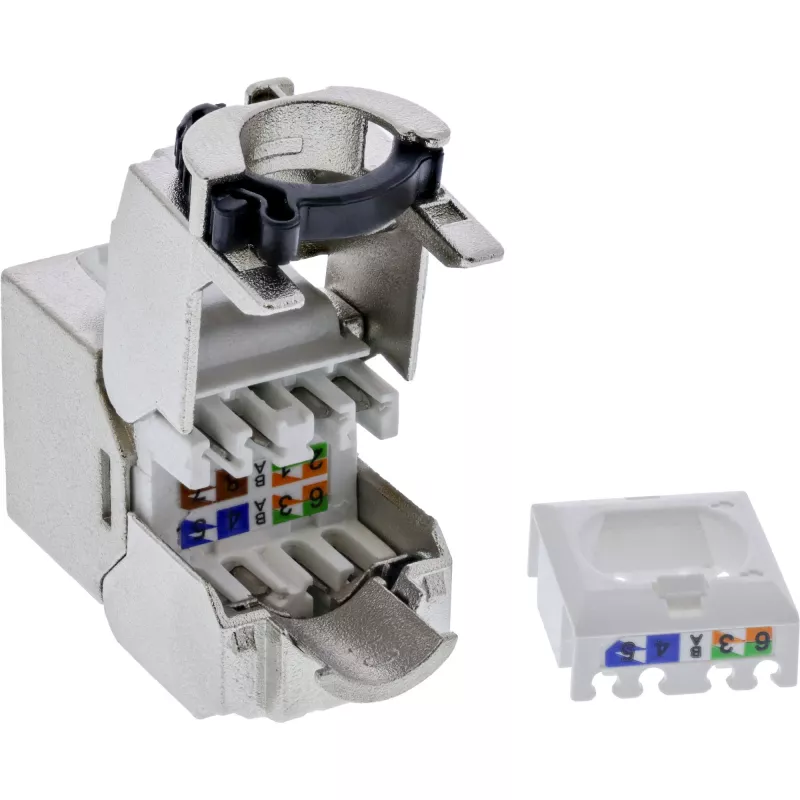

Zakończ poszczególne pary przewodów na listwie LSA zgodnie z obowiązującym standardem okablowania, zabezpiecz kabel zintegrowanym zaciskiem i wciśnij moduł w otwór keystone puszki ściennej, panelu krosowego lub puszki połączeniowej. Upewnij się, że kabel instalacyjny mieści się w obsługiwanym zakresie AWG i średnicy zewnętrznej oraz sprawdź ciągłość ekranowania przy podłączaniu do ekranowanych gniazd lub paneli. Po zamontowaniu zweryfikuj funkcjonalność łącza i PoE za pomocą odpowiednich narzędzi testowych.

Zalecenia

Aby uzyskać niezawodną wydajność przy wysokich prędkościach, stosuj okablowanie Cat6a i przestrzegaj prawidłowych praktyk terminatorowania par oraz ekranowania. Przed instalacją sprawdź kompatybilność otworu keystone i wycięcia w panelu, a po montażu przeprowadź testy sieciowe, aby potwierdzić integralność sygnału i dostarczanie PoE.
