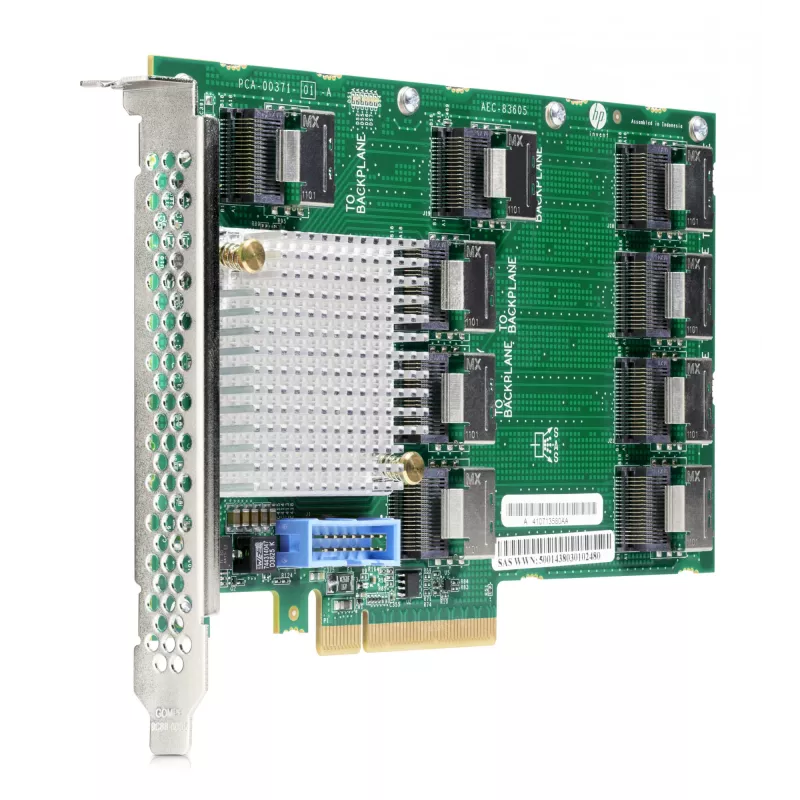

Kontroler RAID HPE 870549-B21

Karta rozszerzeń SAS HP umożliwia rozbudowę pamięci wewnętrznej serwerów HP ProLiant DL380 Gen9, obsługując więcej niż osiem wewnętrznych dysków twardych, gdy jest używana z kontrolerem Smart Array lub Smart HBA obsługiwanym przez Gen9. Ta pełnowysokościowa karta zapewnia łączność SAS 12 Gb/s i zawiera dziewięć portów wewnętrznych z maksymalnie 26 łączami fizycznymi. Zestaw zawiera niezbędne kable do podłączenia obsługiwanych wewnętrznych klatek dysków SAS dla serwera DL380 Gen9.

Zalety

Karta rozszerzeń SAS zwiększa pojemność dysków wewnętrznych bez zewnętrznych obudów i umożliwia konfiguracje RAID na więcej niż ośmiu dyskach w połączeniu z obsługiwanym kontrolerem HP Smart Array lub Smart HBA. Oferuje łączność SAS 12 Gb/s, dziewięć portów wewnętrznych i zarządzanie za pomocą HP Smart Storage Administrator zintegrowanego z narzędziami inteligentnego udostępniania serwera. Wszystkie niezbędne kable do obsługiwanych klatek dysków DL380 Gen9 są dołączone.

Zastosowanie

• Zwiększanie pojemności pamięci wewnętrznej w serwerach HP ProLiant DL380 Gen9
• Tworzenie macierzy RAID obejmujących więcej niż 8 dysków wewnętrznych (przy użyciu z obsługiwanym kontrolerem)
• Dodawanie dodatkowej wewnętrznej klatki dysków i zarządzanie wszystkimi dyskami za pomocą Smart Array lub Smart HBA

Kluczowe specyfikacje

• Łączność SAS: 12 Gb/s
• Porty wewnętrzne: 9
• Maksymalna obsługiwana liczba łączy fizycznych: 26
• Współczynnik kształtu: pełnowysokościowa karta rozszerzeń
• Kompatybilność: serwer HP ProLiant DL380 Gen9 (wymaga kontrolera Smart Array lub Smart HBA obsługiwanego przez Gen9)

Sposób użycia

Zainstaluj pełnowysokościową kartę rozszerzeń SAS w wolnym slocie PCIe w serwerze DL380 Gen9 i połącz ją z kontrolerem Smart Array lub Smart HBA za pomocą dostarczonych kabli. Podłącz obsługiwane wewnętrzne klatki dysków SAS do portów wewnętrznych karty zgodnie z instrukcją sprzętową serwera. Skonfiguruj podłączone dyski i macierze RAID oraz zarządzaj nimi za pomocą narzędzia HP Smart Storage Administrator dostępnego w interfejsie inteligentnego udostępniania serwera.

Zalecenia

Karty rozszerzeń SAS używaj wyłącznie z kontrolerami HP Smart Array lub Smart HBA obsługiwanymi przez Gen9 i zapoznaj się z dokumentacją sprzętową DL380 Gen9 w zakresie obsługiwanych kombinacji klatek dysków i okablowania. Upewnij się, że oprogramowanie układowe i HP Smart Storage Administrator są aktualne przed skonfigurowaniem RAID na rozszerzonych zestawach dysków.
