Konwerter Gigabit ROLINE 21.13.1069 RJ45 na LC

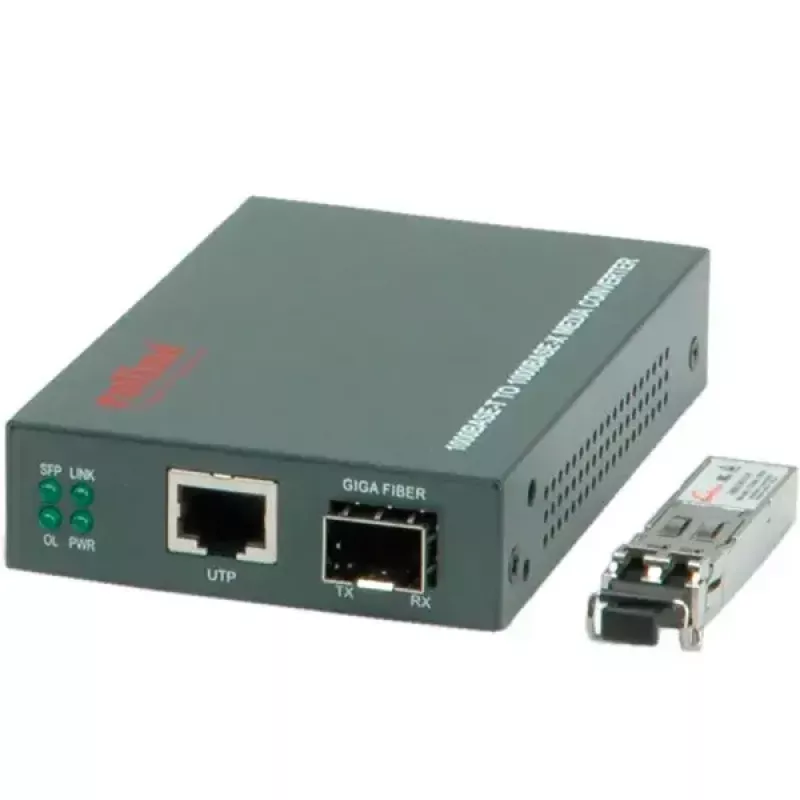

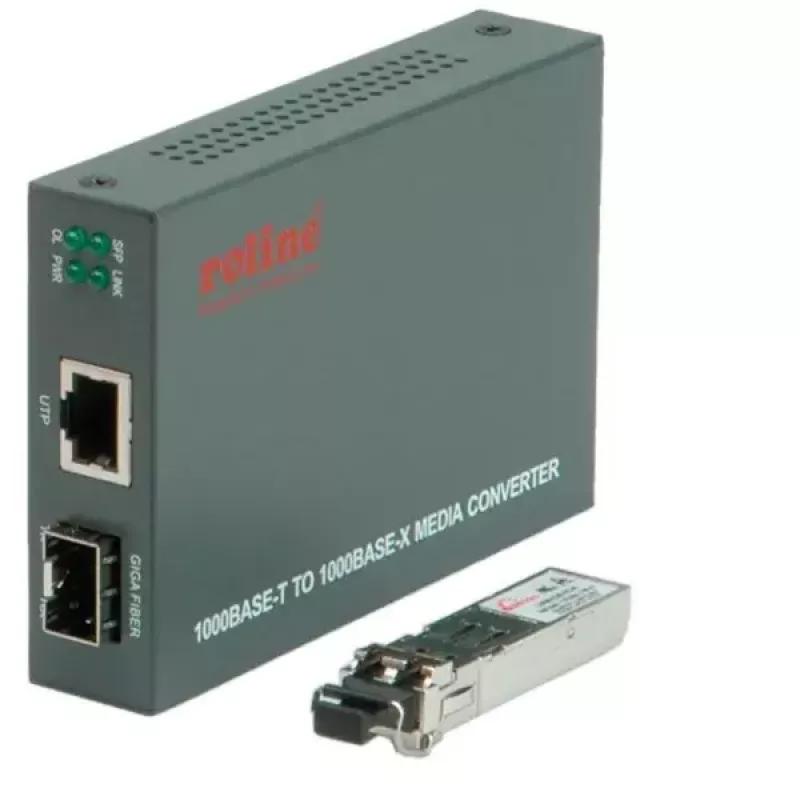

Konwerter Gigabit ROLINE 21.13.1069 umożliwia konwersję mediów między ekranowanym połączeniem miedzianym RJ-45 a łączem światłowodowym wielomodowym LC przy prędkościach do 1000 Mbps. Wyposażony w prekonfigurowany moduł Mini-GBIC (SX/LC wielomodowy), konwerter obsługuje zasięg światłowodu do 500 m przy użyciu włókna wielomodowego 50/125 µm i jest przeznaczony do integracji segmentów miedzianych i światłowodowych w sieciach okablowania mieszanego.

Zalety

Ten konwerter zapewnia przezroczystą konwersję wszystkich typów ramek Ethernet bez ograniczenia długości ramek i obsługuje autonegocjację oraz Auto-MDI/MDI-X na porcie RJ-45. Urządzenie oferuje przekazywanie łącza między miedzią a światłowodem, złącze światłowodowe zgodne z SFP dla elastycznych opcji nadajników światłowodowych oraz opcjonalne możliwości montażu, w tym instalację na szynie DIN lub w obudowie centralnej dla scentralizowanego zasilania i opcjonalnej redundancji. Jest zgodny ze standardami (IEEE 802.3ab, 802.3z) i charakteryzuje się niskim poborem mocy.

Zastosowanie

• Podłączanie przełączników lub urządzeń Gigabit Ethernet do wielomodowych łączy światłowodowych LC
• Wydłużanie segmentów sieci do 500 m przy użyciu włókna wielomodowego 50/125 µm
• Środowiska wymagające przezroczystej konwersji mediów z elastycznością SFP

Specyfikacja techniczna

• Porty sieciowe: 1x ekranowany RJ-45, 1000 Mbps, autonegocjacja, Auto-MDI/MDI-X; 1x złącze SFP z prekonfigurowanym modułem Mini-GBIC (SX/LC wielomodowy)
• Zasięg światłowodu: do 500 m przy użyciu włókna wielomodowego 50/125 µm (RC-1000SX/LC)
• Standardy: IEEE 802.3ab, IEEE 802.3z
• Zasilanie: Napięcie robocze +5 do +12 V DC (±5%), maks. pobór mocy 2 W @ 7,5 V
• Wymiary (szer. × gł. × wys.): 108 × 72,5 × 23 mm
• Zawartość opakowania: Konwerter, zasilacz, moduł ROLINE Mini-GBIC SX/LC wielomodowy (21.14.3500), instrukcja

Jak używać

Włóż prekonfigurowany moduł Mini-GBIC do gniazda SFP, jeśli nie jest jeszcze zamontowany, podłącz ekranowany kabel miedziany RJ-45 do portu RJ-45, a wielomodowy światłowód LC do złącza LC. Doprowadź odpowiednie zasilanie DC w określonym zakresie. Konwerter przeprowadzi autonegocjację z urządzeniem partnerskim i zestawi przekazywanie łącza między miedzią a światłowodem. W przypadku wdrożeń w szafie lub scentralizowanych, zainstaluj urządzenie w kompatybilnej obudowie centralnej lub zamontuj na szynie DIN, jeśli jest to wymagane.

Zalecenia

Używaj włókna wielomodowego 50/125 µm dla określonego zasięgu 500 m i upewnij się, że typ modułu Mini-GBIC (SX/LC wielomodowy) odpowiada charakterystyce włókna i zdalnego nadajnika. Utrzymuj zasilanie w zakresie +5 do +12 V DC i przestrzegaj najlepszych praktyk w zakresie uziemienia i ekranowania podczas integracji ekranowanego okablowania RJ-45 z infrastrukturą światłowodową.
