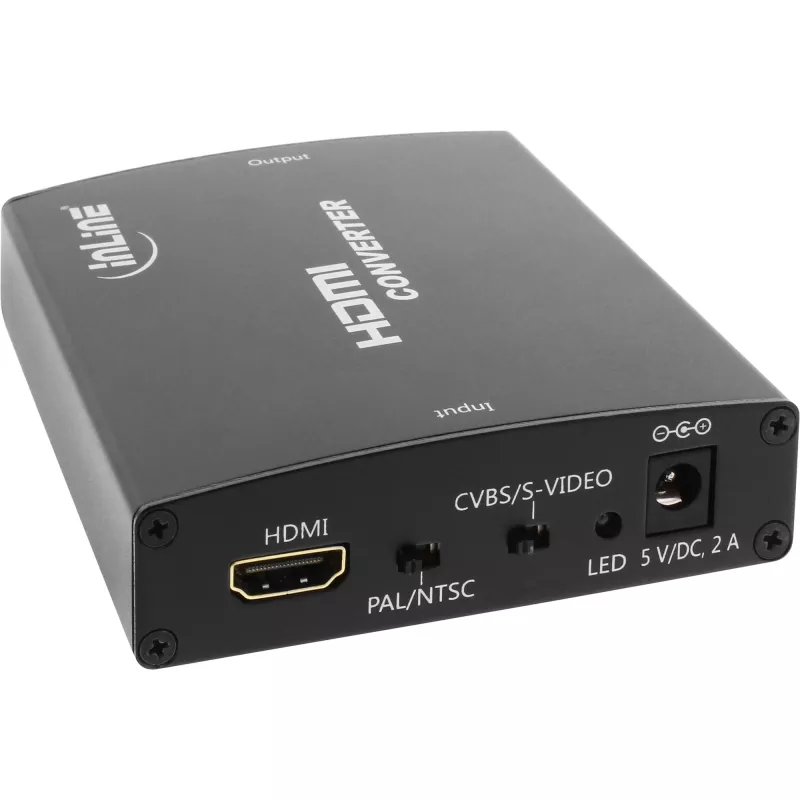

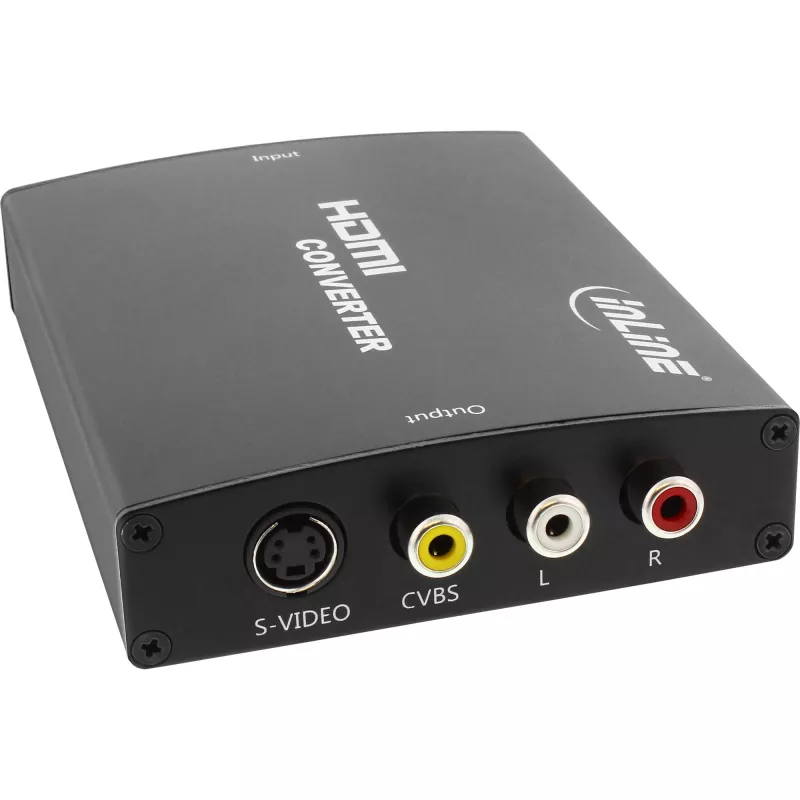

Konwerter InLine HDMI na S-Video + Konwerter audio RCA

Konwerter HDMI na Composite i S-Video z przełączaniem PAL/NTSC

Elastyczna konwersja sygnału:Niezawodnie konwertuje cyfrowe sygnały HDMI na analogowe sygnały composite i S-Video oraz stereofoniczny dźwięk, umożliwiając dalsze wykorzystanie istniejącej infrastruktury analogowej.
Wysoka kompatybilność formatów:Obsługuje rozdzielczości wejściowe HDMI do 1080p przy 50 Hz i 60 Hz oraz umożliwia przełączanie między PAL i NTSC do zastosowań międzynarodowych.
Stabilna transmisja sygnału:Zdefiniowana impedancja wyjściowa wideo 75 omów zapewnia zgodną ze standardami integrację z istniejącym okablowaniem wideo.
Przemysłowy zakres temperatur:Pracuje w temperaturach otoczenia od -25 °C do 75 °C, co czyni go odpowiednim do wymagających środowisk instalacyjnych.
Kompaktowa konstrukcja:Niezawodna metalowa obudowa o wymiarach 110 x 88 x 25 mm umożliwia oszczędzającą miejsce integrację w szafach rack lub szafach sprzętowych.

W istniejących instalacjach często nadal używa się analogowych transmisji wideo, takich jak composite lub S-Video. Konwerter audio/wideo HDMI na analog umożliwia integrację nowoczesnych źródeł HDMI w takich środowiskach bez konieczności wymiany istniejącej struktury okablowania.
W projektach modernizacyjnych obecne urządzenia wyjściowe HDMI można zintegrować z istniejącą infrastrukturą CVBS lub S-Video. Przełączane wyjście PAL i NTSC pozwala na elastyczne wykorzystanie w różnych systemach wideo.
W środowiskach testowych lub serwisowych może być konieczna konwersja cyfrowych sygnałów HDMI na formaty analogowe. Zdefiniowana impedancja wyjściowa 75 omów ułatwia zgodną ze standardami integrację z istniejącymi systemami wideo. Zasilanie dostarczane jest przez 5 V DC. Treści chronione HDCP nie są konwertowane.

Kompatybilny z HDMI 1.3
Rozdzielczość wejścia HDMI: 480p (60 Hz), 576p (50 Hz), 720p, 1080i, 1080p (50 Hz / 60 Hz)
Wyjście wideo: PAL/NTSC do wyboru
Impedancja wyjściowa wideo: 75 omów
Wyjście composite video: 1,0 Vpp
Wyjście S-Video: Y 1,0 Vpp, C 0,3 Vpp
Zasilanie: DC 5V
Wymiary: 110 x 25 mm (dł. x szer. x wys.)

Konwerter InLine HDMI na S-Video + Konwerter audio RCA. Obsługiwane tryby wideo: 1080i, 1080p, 480p, 576p, 720p, Kolor produktu: Czarny. Waga: 372 g, Szerokość: 82 mm, Głębokość: 118 mm. Szerokość opakowania: 178 mm, Głębokość opakowania: 240 mm, Wysokość opakowania: 57 mm. Wymiary (Szer. x Głęb. x Wys.): 82 x 118 x 27 mm

Jak używać

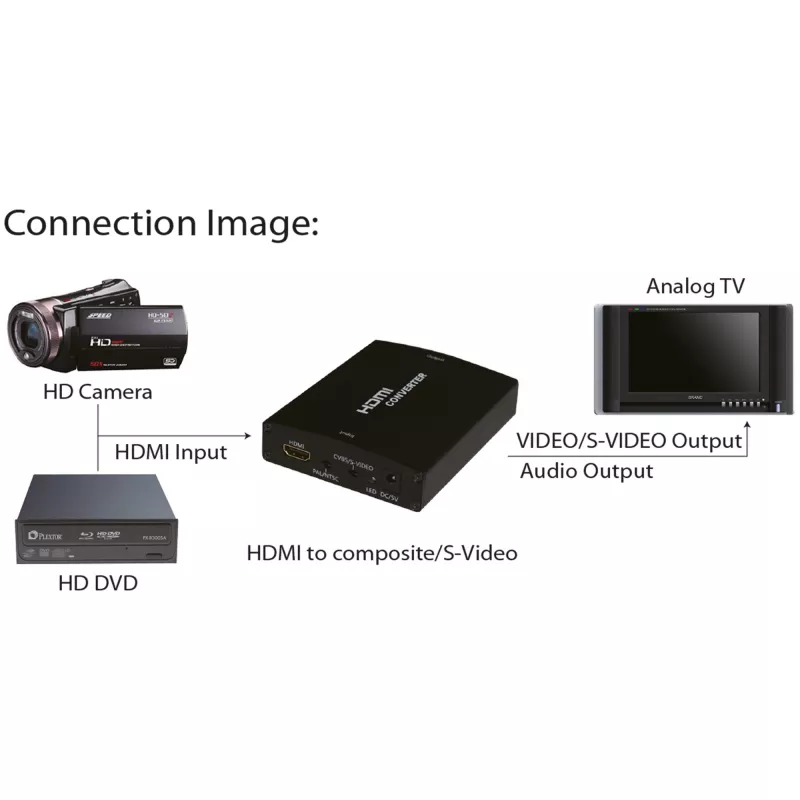

Podłącz źródłowe urządzenie HDMI do wejścia HDMI konwertera za pomocą standardowego kabla HDMI. Użyj wyjścia composite (RCA) lub S-Video, aby podłączyć docelowy wyświetlacz lub urządzenie nagrywające; podłącz wyjścia audio RCA do głośników lub wejścia audio, jeśli jest to wymagane. Zasil konwerter zgodnie z instrukcją producenta (użyj dołączonego zasilacza lub określonego źródła zasilania). Wybierz odpowiednie wejście wideo na wyświetlaczu i właściwy format NTSC lub PAL, jeśli wyświetlacz wymaga ręcznego wyboru.

Zalecenia

Aby uzyskać najlepsze rezultaty, używaj wysokiej jakości kabli HDMI i analogowych oraz sprawdź, czy docelowy wyświetlacz obsługuje wybrany system wideo (NTSC lub PAL). Podczas podłączania urządzeń z treściami chronionymi HDCP odtwarzanie może być ograniczone; przetestuj kompatybilność przed wdrożeniem.
