Konwerter mediów Intellinet Gigabit Ethernet WDM Dwukierunkowy 545068

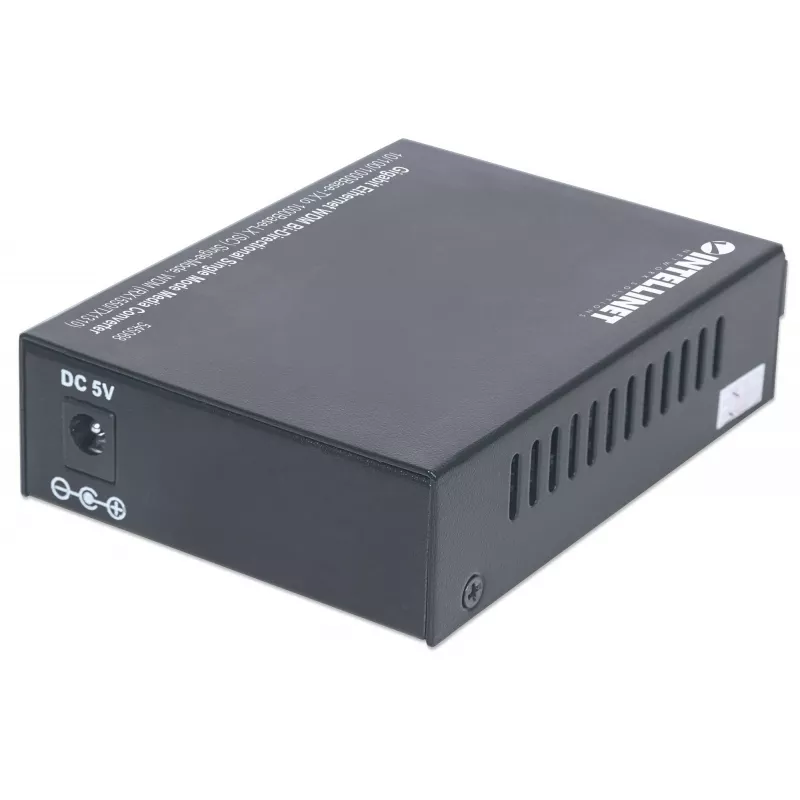

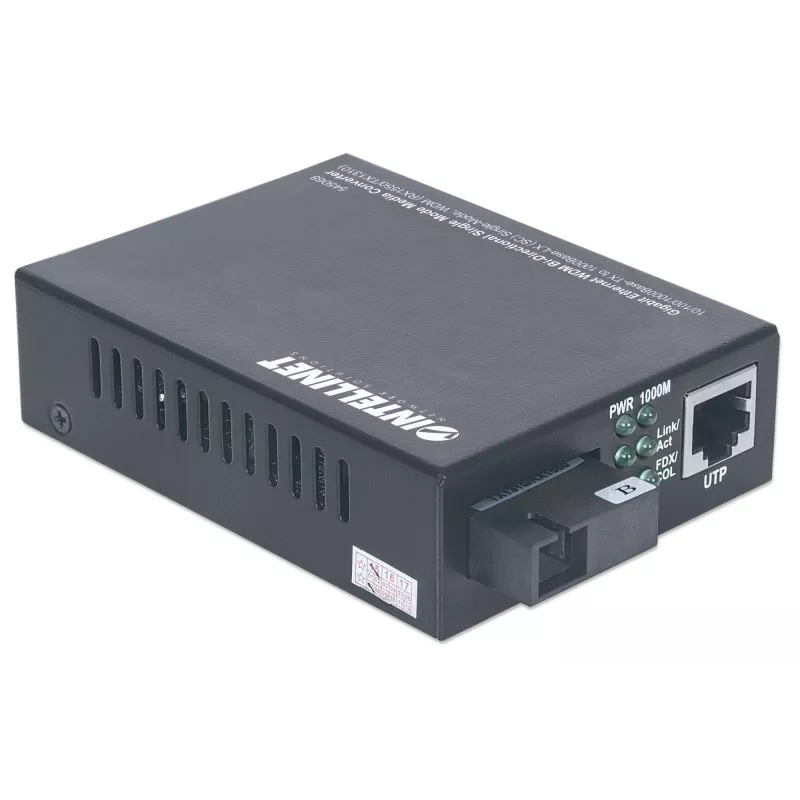

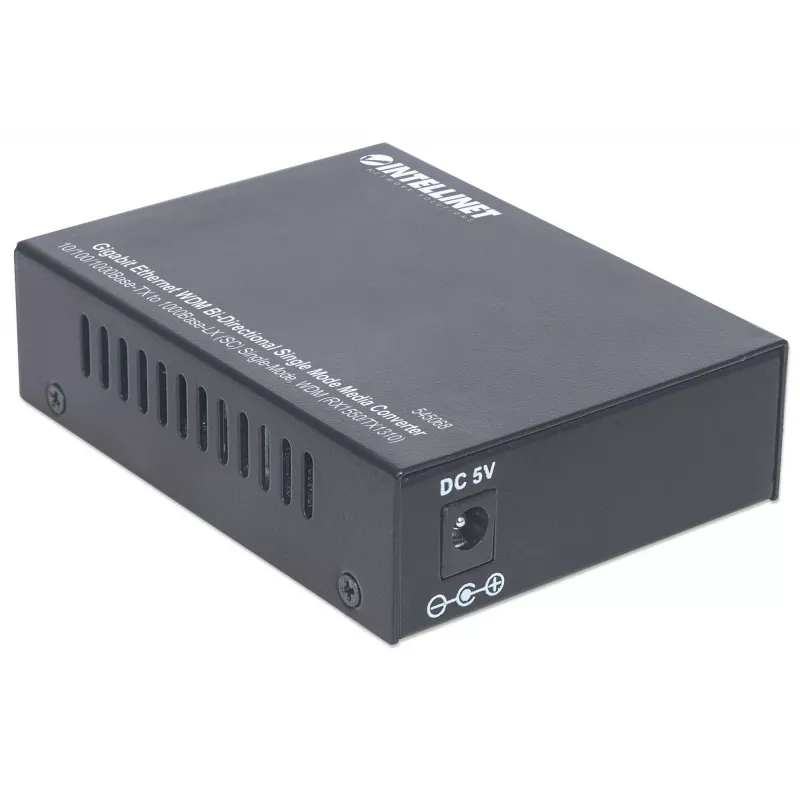

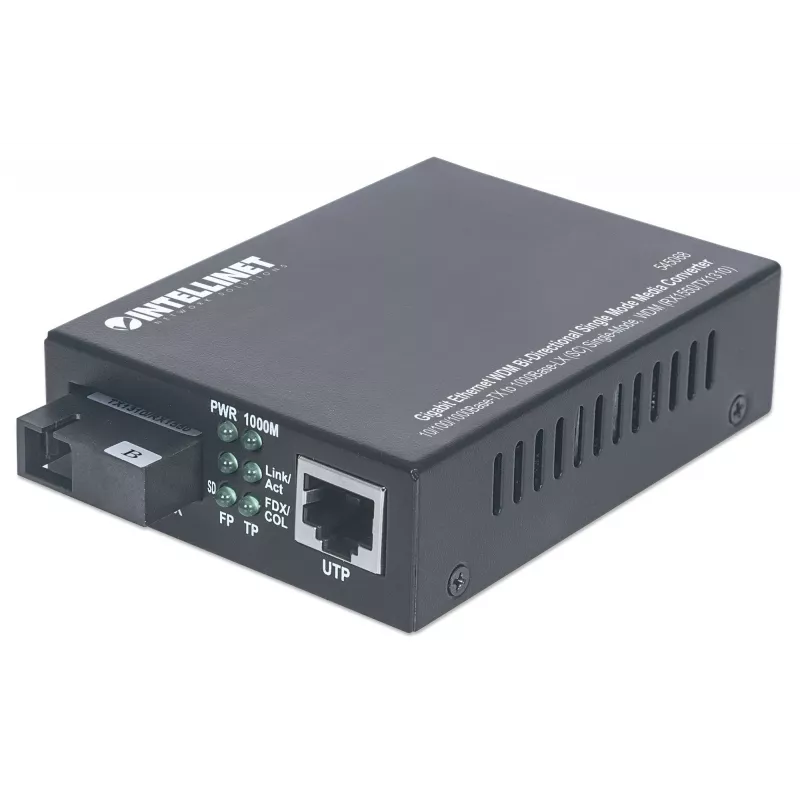

Konwerter mediów Intellinet sieciowy Solutions Gigabit Ethernet WDM (dwukierunkowe zwielokrotnienie z podziałem długości fali) wykorzystuje pojedynczą żyłę światłowodu jednomodowego do przenoszenia ruchu nadawczego i odbiorczego na oddzielnych długościach fal (1550/1310 nm). Konwertuje 10/100/1000Base‑Tx miedziany Ethernet na 1000Base‑Lx światłowodowy, pozostając przezroczystym dla sieci, umożliwiając współpracę segmentów miedzianych i światłowodowych bez zmiany istniejącego zachowania sieci. Urządzenie wyposażone jest w złącze światłowodowe SC, metalową obudowę i obsługuje odległości łącza do 20 km przy maksymalnej szybkości transmisji danych 1000 Mbit/s.

Zalety

Ten konwerter mediów umożliwia podwojenie przepustowości lub ustanowienie dwóch niezależnych połączeń na jednej żyle światłowodu dzięki dwukierunkowemu WDM, eliminując potrzebę instalacji drugiego kabla światłowodowego. Zwiększa zasięg między urządzeniami sieciowymi i zapewnia łączność między budynkami bez dodatkowych routerów. Kompaktowa metalowa obudowa i niskie zużycie energii (5 W) sprawiają, że nadaje się do użytku na biurku, montażu na ścianie lub w szafie rack z użyciem kompatybilnej obudowy. Zgodność z normami FCC Klasa A i CE zapewnia zgodność regulacyjną w profesjonalnych środowiskach sieciowych.

Zastosowanie

• Wydłużanie łączy Ethernet do 20 km przez światłowód jednomodowy
• Podłączanie miedzianych przełączników lub routerów do sieci światłowodowych
• Łącza między budynkami, gdzie poprowadzenie drugiego światłowodu jest niepraktyczne

Kluczowe specyfikacje

• Maksymalna szybkość transmisji danych: 1000 Mbit/s
• Porty Ethernet LAN (RJ‑45): 1 (10/100/1000Base‑Tx)
• Porty światłowodowe: 1 (1000Base‑Lx, złącze SC)
• Długości fal (dwukierunkowo): 1550/1310 nm
• Maksymalna odległość transmisji: 20000 m (20 km)
• Pobór mocy: 5 W
• Kolor produktu: Czarny
• Waga: 0.18 kg

Sposób użycia

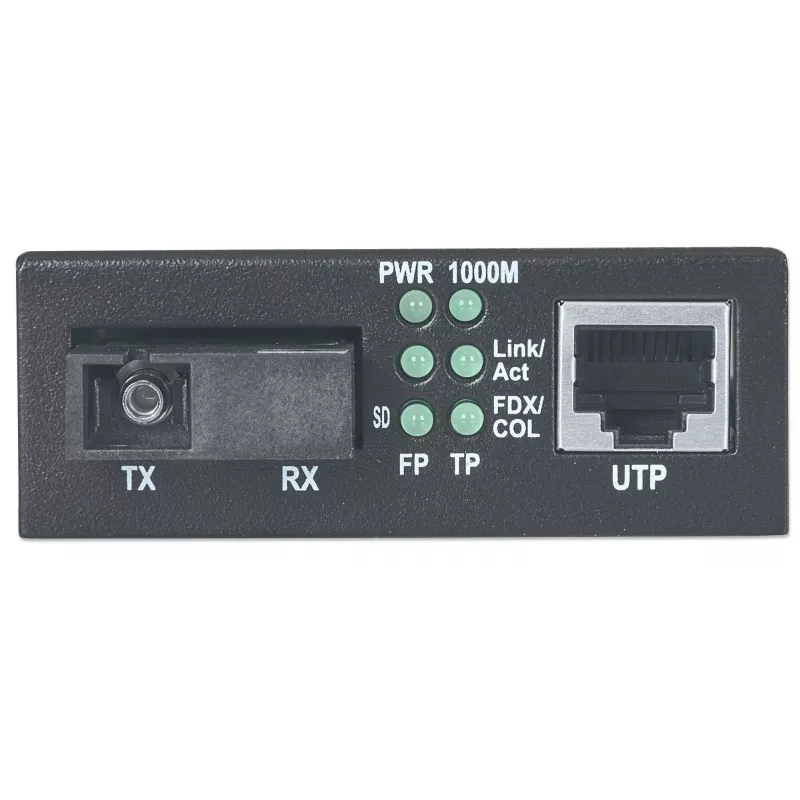

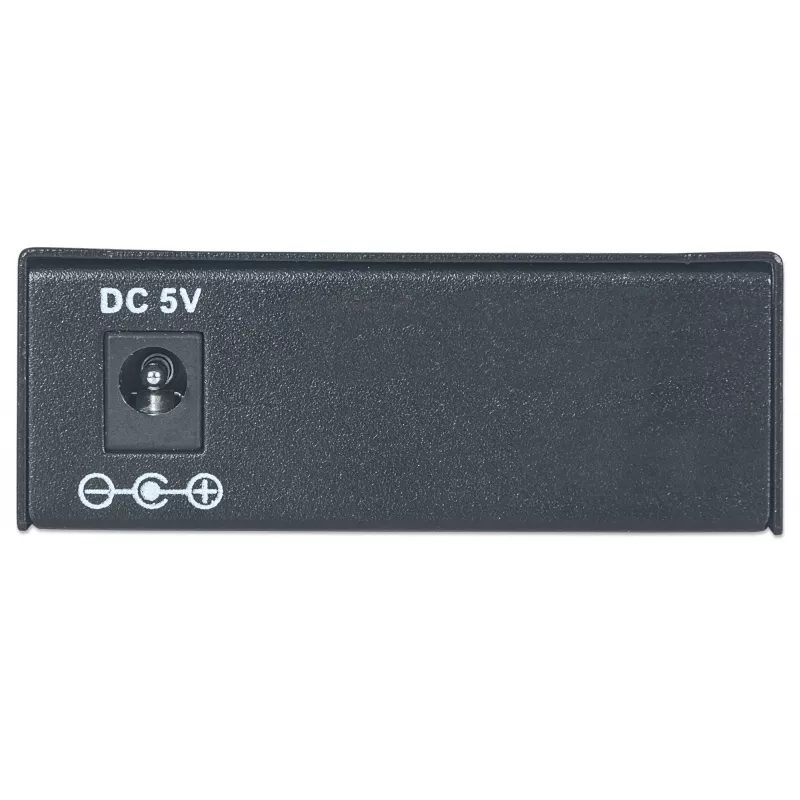

Podłącz port RJ‑45 do urządzenia miedzianego Ethernet (przełącznik, router lub karta sieciowa) i włóż złącze światłowodowe SC do portu światłowodowego, używając odpowiedniego kabla krosowego jednomodowego. Upewnij się, że łącze światłowodowe wykorzystuje prawidłowe długości fal WDM (1550/1310 nm) i przestrzegaj orientacji nadawanie/odbiór, jeśli wymaga tego przeciwległe urządzenie. Zasil konwerter i sprawdź diody LED łącza/aktywności, aby potwierdzić połączenie; urządzenie działa przezroczyście i nie wymaga dodatkowej konfiguracji.

Zalecenia

W przypadku niezawodnych łączy dalekosiężnych należy używać światłowodu jednomodowego o odpowiednim tłumieniu, utrzymywać złącza w czystości i stosować kompatybilne nadajniki-odbiorniki WDM lub dopasowany dwukierunkowy konwerter na drugim końcu. Instaluj urządzenia w wentylowanych miejscach, a w przypadku montażu wielu konwerterów użyj obudowy rack 19" zaprojektowanej dla tych modułów, aby zapewnić odpowiednie odstępy i chłodzenie.
