Konwerter mediów sieciowych Trendnet TI-F10SC

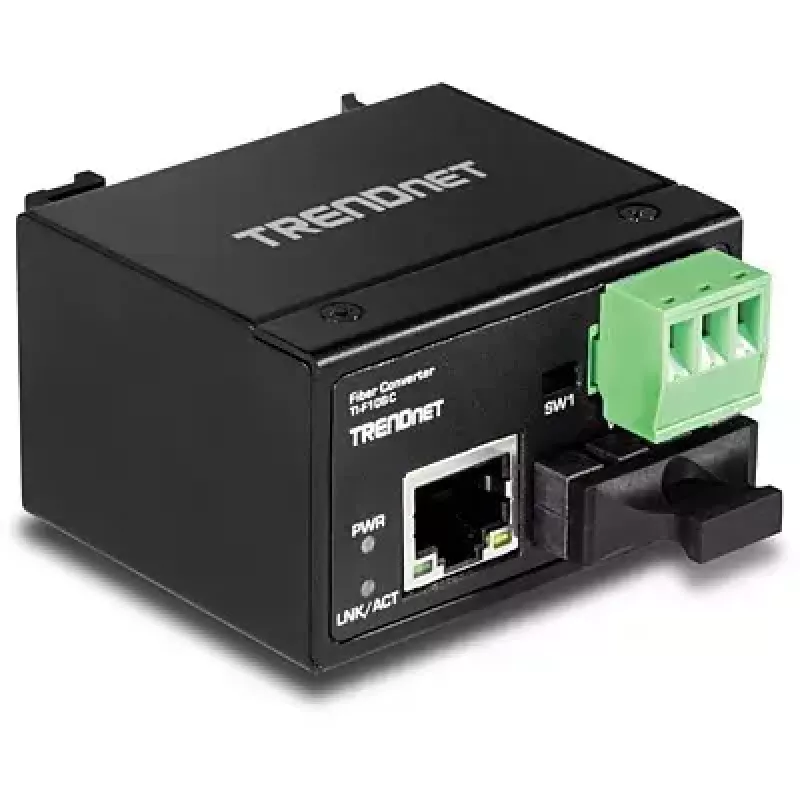

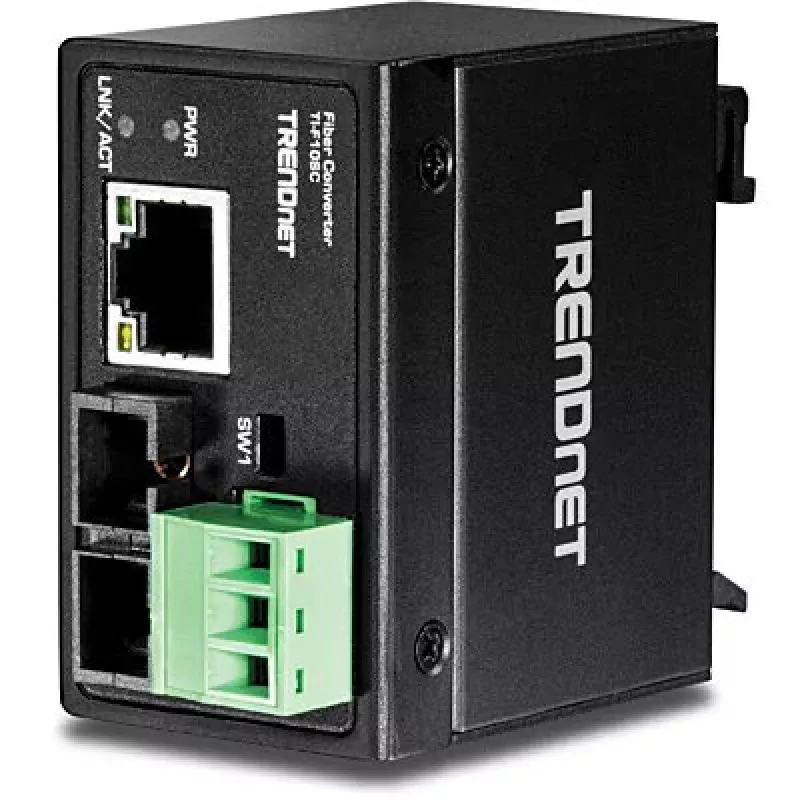

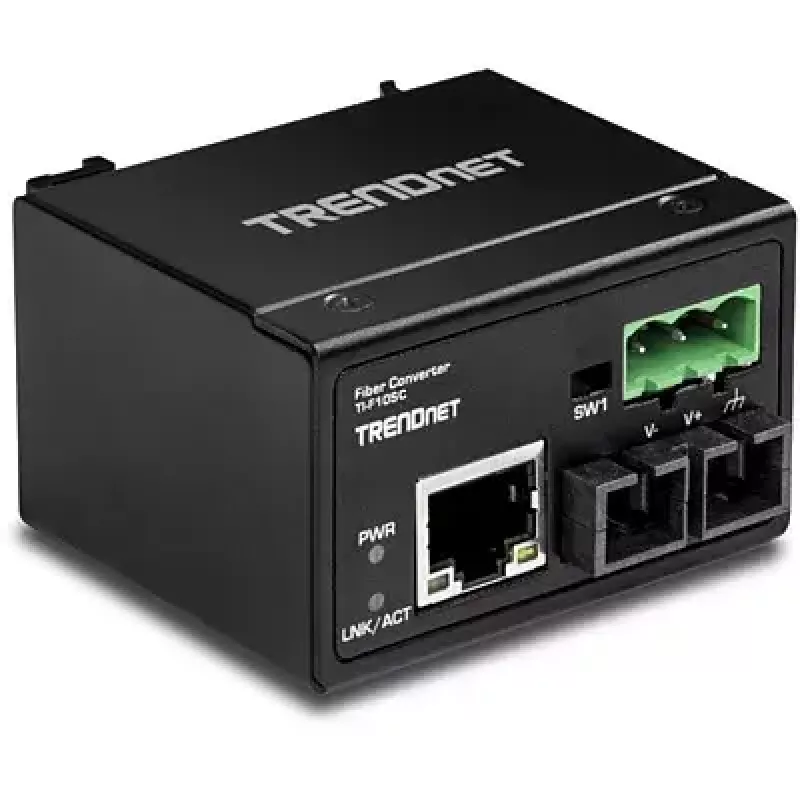

Konwerter mediów sieciowych TRENDnet TI-F10SC to kompaktowe urządzenie umożliwiające połączenie miedzianego Ethernetu 100Base-TX z wielomodowym światłowodem 100Base-FX. Obudowany w wytrzymałą metalową obudowę o klasie ochrony IP40, konwerter obsługuje transmisję danych z prędkością do 200 Mbit/s i może łączyć odcinki sieci na odległość do 2000 m za pomocą złącza światłowodowego SC. Akceptuje szeroki zakres napięcia wejściowego i jest przeznaczony do zastosowań przemysłowych oraz łączenia budynków; wymagany jest osobny zasilacz (model TI-M6024).

Zalety

TI-F10SC zapewnia niezawodną konwersję z miedzi na światłowód w małej obudowie z utwardzonymi komponentami do środowisk przemysłowych. Interfejs światłowodowy wielomodowy 1310 nm i złącze SC umożliwiają łączenie na odległość do 2 km przy zachowaniu prędkości Fast Ethernet. Urządzenie zawiera uchwyty do montażu na szynie DIN i na ścianie, charakteryzuje się niskim poborem mocy i trwałą metalową obudową.

Zastosowanie

• Rozszerzanie sieci Ethernet między budynkami
• Połączenia na duże odległości w obiektach przemysłowych
• Konwersja portów miedzianych 100Base-TX na światłowodowe 100Base-FX
• Środowiska wymagające montażu na szynie DIN lub ścianie

Kluczowe specyfikacje

• Maksymalna szybkość transmisji danych: 200 Mbit/s
• Interfejs Ethernet: 1 × 100Base-TX (RJ-45), 10/100 Mbit/s
• Interfejs światłowodowy: 1 × 100Base-FX wielomodowy, złącze SC, 1310 nm
• Maksymalna odległość na światłowodzie: 2000 m
• Napięcie wejściowe: 12–60 V
• Pobór mocy: do 1,92 W
• Klasa ochrony: IP40, metalowa obudowa

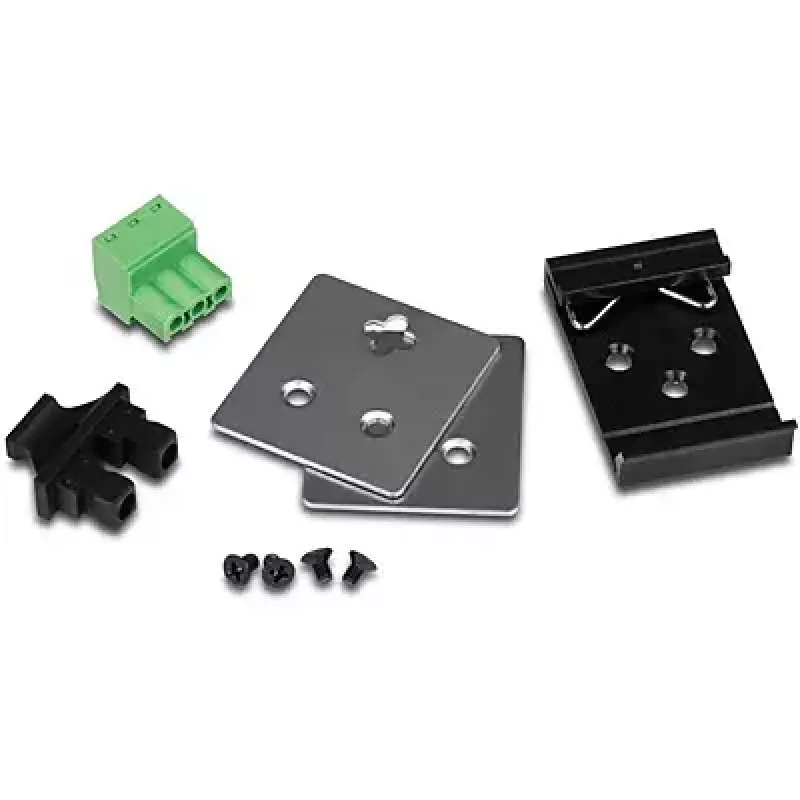

• Montaż: szyna DIN i ściana w zestawie
• Waga: 0,088 kg

Sposób użycia

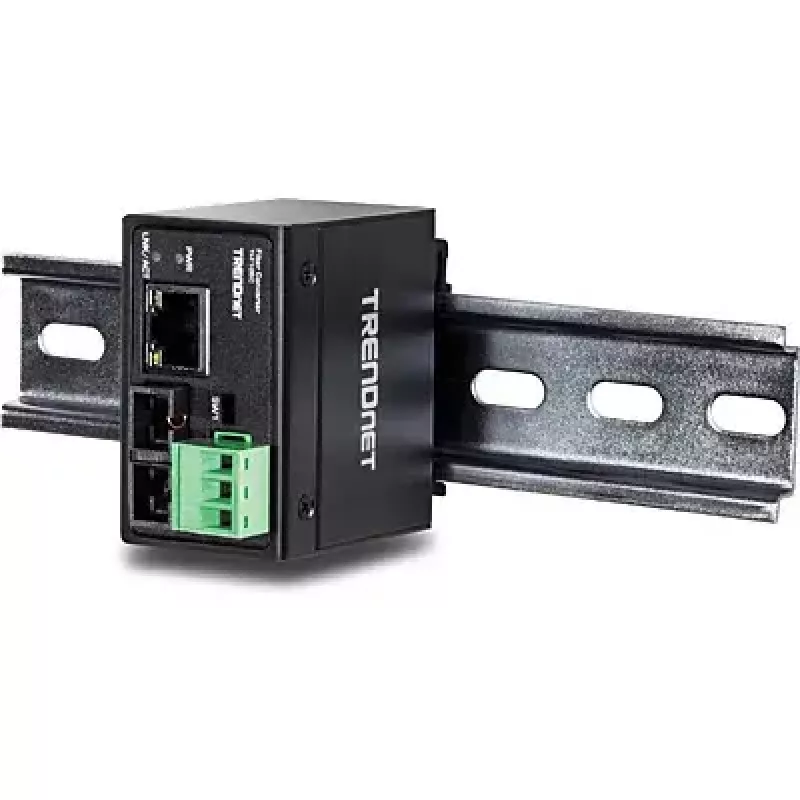

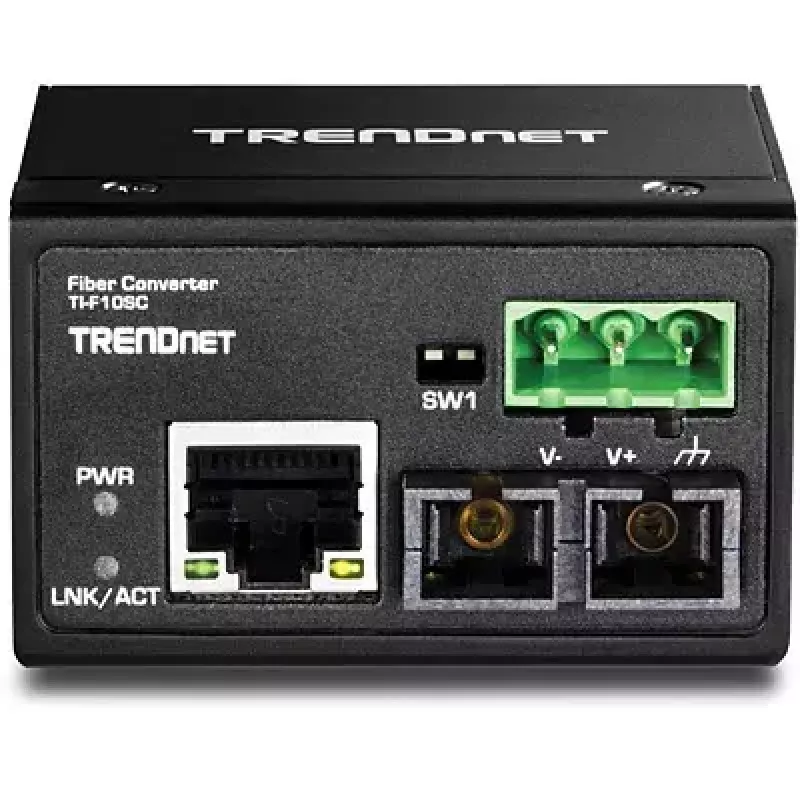

Zamontuj TI-F10SC na szynie DIN lub na ścianie za pomocą dołączonych uchwytów. Podłącz urządzenie miedziane Ethernet do portu RJ-45, a wielomodowy kabel światłowodowy ze złączem SC do portu światłowodowego. Zasilanie zapewnij za pomocą kompatybilnego zasilacza TRENDnet (model TI-M6024) lub innego źródła 12–60 V. Po włączeniu sprawdź diody LED łącza/aktywności i potwierdź łączność sieciową przy 10/100 Mbit/s.

Zalecenia

Używaj światłowodu wielomodowego przystosowanego do 1310 nm i przestrzegaj zasad obsługi światłowodów. Aby zapewnić stabilną pracę w środowiskach przemysłowych, zamocuj konwerter bezpiecznie, upewnij się, że źródło zasilania mieści się w określonym zakresie napięcia, a złącza światłowodowe są czyste i chronione przed wilgocią oraz kurzem.
