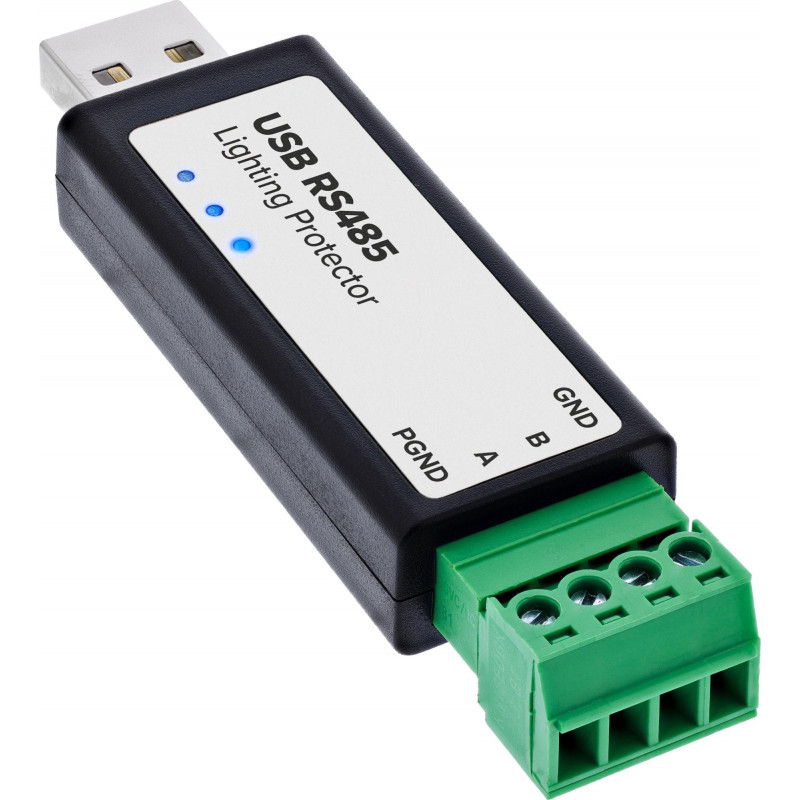

Konwerter USB na RS485 InLine® z ochroną odgromową

Konwerter USB na RS485 InLine® z ochroną odgromową niezawodnie łączy komputery z portem USB-A z urządzeniami i systemami magistrali RS485. Wykorzystuje chipset FTDI do stabilnej transmisji danych i obsługuje komunikację przez wirtualny port COM, co czyni go idealnym do Modbus RTU i innych zastosowań szeregowych w automatyce, technice pomiarowej i sterowaniu.

Najważniejsze cechy

• Chipset FTDI dla stabilnej komunikacji USB-RS485
• Zintegrowana ochrona odgromowa i przeciwprzepięciowa 6 kV zgodna z IEC 61000-4-5
• Dwukierunkowa dioda ochronna TVS i ochrona ESD dla RS485 A/B
• Automatyczne przełączanie kierunku sprzętowe dla trybu półdupleks
• 4-pinowy terminal śrubowy RS485 z GND, A, B, PGND
• Zintegrowany rezystor terminujący 120 Ω
• Diody statusu dla zasilania, nadawania i odbioru
• Szeroka kompatybilność: Windows 7/8/8.1/10/11, Linux, macOS, Android

Specyfikacja

• Marka: InLine
• MPN: 33307E
• Typ produktu: Adapter USB na szeregowy
• Typ interfejsu szeregowego: RS-485
• Chipset: FTDI FT232RNL
• Połączenie hosta: USB-A
• Połączenie urządzenia: terminal śrubowy RS485
• Konfiguracja pinów: GND, A, B, PGND (masa, RS485+, RS485−, uziemienie ochronne)
• Prędkość transmisji: od 300 do 512 000 b/s
• Tryb transmisji: Półdupleks z automatycznym przełączaniem kierunku
• Maksymalna długość kabla RS485: do ok. 1,2 km
• Maksymalna długość kabla USB: do ok. 5 m
• Uczestnicy magistrali: do 32 urządzeń na segment magistrali (dla większych sieci zaleca się repeater RS485)
• Rezystor terminujący: zintegrowany 120 Ω
• Ochrona odgromowa: ochrona przeciwprzepięciowa i odgromowa 6 kV zgodna z IEC 61000-4-5
• Ochrona TVS: dwukierunkowa dioda ochronna TVS dla RS485 A/B
• Ochrona ESD: ±15 kV wyładowanie powietrzne / ±8 kV wyładowanie kontaktowe
• Połączenie PGND: Połączenie uziemienia ochronnego, galwanicznie izolowane od masy sygnałowej
• Ochrona USB: bezpiecznik PTC 200 mA, ochrona ESD
• Ochrona RS485: diody ochronne, ochrona przeciwprzepięciowa, bezpiecznik resetowalny
• Wskaźniki statusu: PWR, TXD, RXD (zasilanie, nadawanie, odbiór)
• Obsługiwane systemy operacyjne: Windows 7/8/8.1/10/11, Linux, macOS, Android
