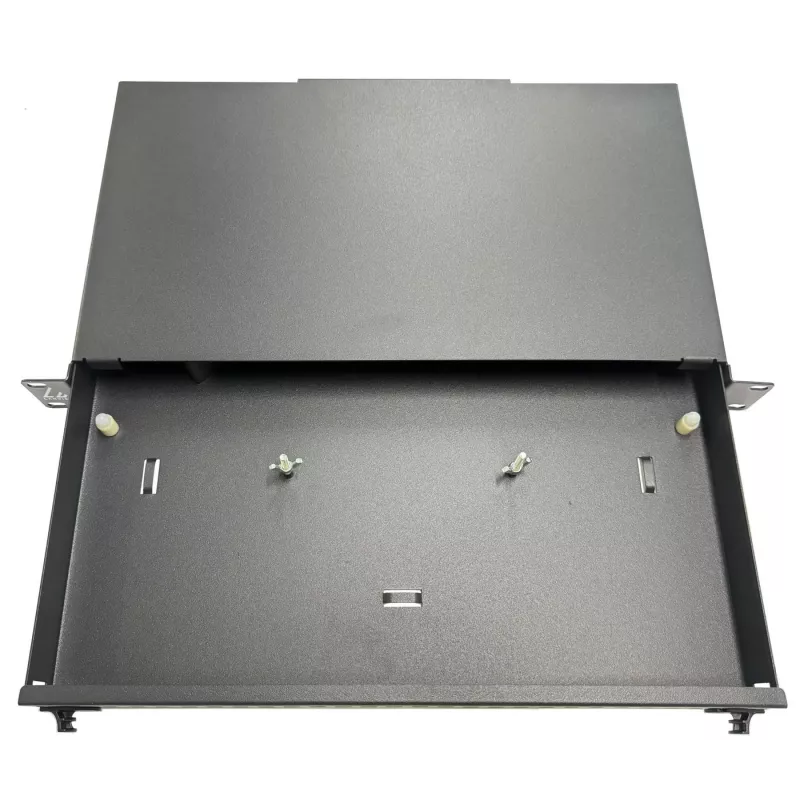

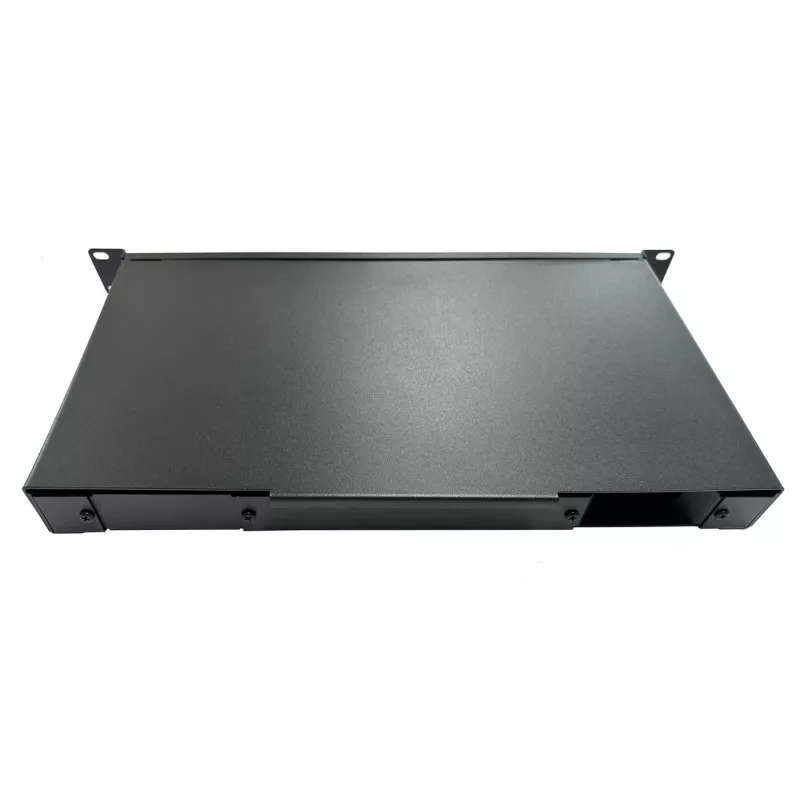

Lanview LVO231544 patch panel 1U

Lanview LVO231544 to stalowy panel krosowniczy światłowodowy 19" 1U przeznaczony dla maksymalnie 24 adapterów SC Simplex lub LC Duplex. Urządzenie jest przeznaczone do montażu w szafie rack, wykończone w kolorze czarnym, a z tyłu posiada cztery wejścia Ø20 mm kompatybilne z przyłączami gwintowanymi PG oraz dwa prostokątne wejścia (80 x 34 mm) dostarczane z zaślepkami. Panel zawiera odciążenie przewodów pokryte gumą, kompatybilne ze światłowodami wdmuchiwanymi, oraz uchwyty na kasety spawów ułatwiające zorganizowane zarządzanie światłowodami.

Zalety

Panel krosowniczy zapewnia kompaktową przestrzeń 1U do zarządzania maksymalnie 24 złączami światłowodowymi i oferuje zintegrowane odciążenie kabli oraz wycięcia do zarządzania kablami do mocowania światłowodów za pomocą opasek kablowych lub rzepów. Wykonany z trwałej stali i wykończony w kolorze czarnym, umożliwia uporządkowany montaż kaset spawów i standardowych adapterów SC/LC, co czyni go odpowiednim do strukturalnych instalacji światłowodowych.

Zastosowanie

• Instalacje w szafach 19" wymagające maksymalnie 24 połączeń SC Simplex lub LC Duplex
• Centra danych i szafy telekomunikacyjne do zorganizowanego zakończenia światłowodów
• Spawanie światłowodów i zarządzanie nimi przy użyciu kaset spawów
• Wewnętrzne systemy światłowodów wdmuchiwanych lub instalowanych w kanałach

Kluczowe specyfikacje

• Format: panel do montażu w szafie 19" 1U
• Pojemność adapterów: maksymalnie 24 SC Simplex lub LC Duplex
• Materiał: stal
• Kolor: czarny
• Wejścia z tyłu: 4 × Ø20 mm (kompatybilne z gwintem PG) + 2 × prostokątne wejścia 80 × 34 mm z zaślepkami
• Odciążenie przewodów: pokryte gumą, odpowiednie do światłowodów wdmuchiwanych
• Uchwyty: na kasety spawów i wycięcia do zarządzania kablami na opaski/rzepy
• Waga: 3,29 kg (produkt), waga opakowania 3,7 kg

Sposób użycia

Zamontuj Lanview LVO231544 w standardowej szafie 19", zajmując 1U przestrzeni rack. Zainstaluj adaptery SC lub LC w panelu przednim do określonej pojemności, wprowadź światłowód przez dostarczone wejścia z tyłu i zabezpiecz kable za pomocą odciążenia pokrytego gumą oraz wycięć do zarządzania kablami. W przypadku stosowania kaset spawów, zamocuj je w uchwytach i zorganizuj spawy wewnątrz kasety przed zamknięciem panelu.

Zalecenia

Aby uzyskać najlepszą wydajność, należy prowadzić światłowody bez ostrych zagięć i mocować je opaskami kablowymi lub rzepami przy wycięciach w celu odciążenia. W przypadku wejść Ø20 mm stosować odpowiednie złącza PG, a jeśli prostokątne wejścia nie są używane, pozostawić zaślepki w celu ochrony przed kurzem.
