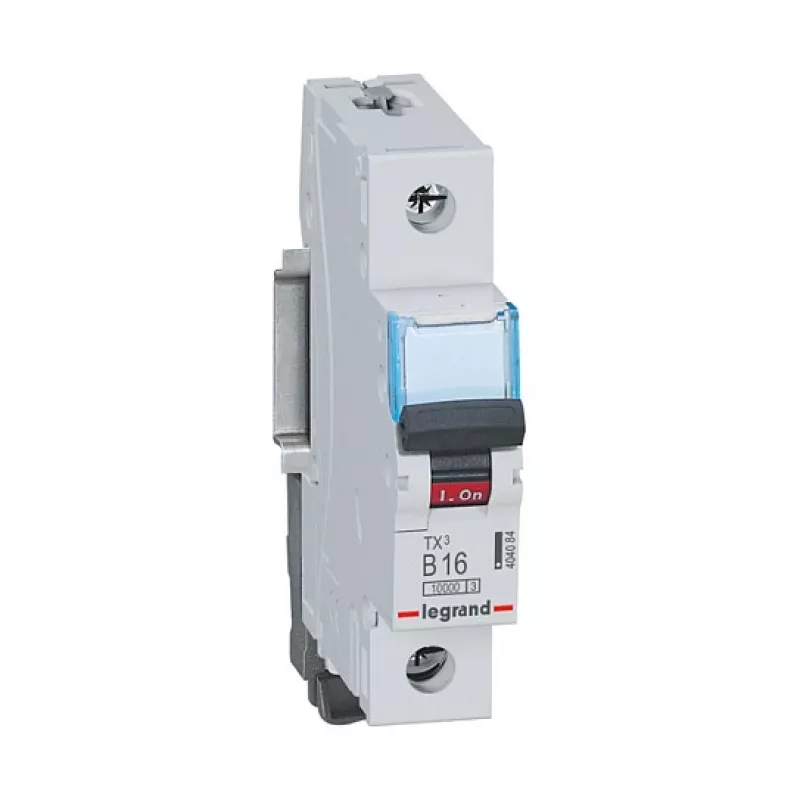

Legrand TX3 Wyłącznik nadprądowy B16 1-biegunowy 10kA 230/400V 1 moduł

Ochrona obwodów elektrycznych przed przeciążeniami i zwarciami jest kluczowa w każdej instalacji mieszkalnej lub komercyjnej. Wyłącznik nadprądowy (MCB) Legrand TX3 B16 1-biegunowy 10kA 230/400V 1 moduł zapewnia niezawodną ochronę w kompaktowej szerokości 1 modułu, co czyni go idealnym rozwiązaniem do rozdzielnic, gdzie przestrzeń jest na wagę złota. Przy prądzie znamionowym 16 A i charakterystyce wyzwalania typu B, doskonale nadaje się do ochrony obwodów oświetleniowych i gniazd wtyczkowych o umiarkowanych prądach rozruchowych.

Dla kogo jest przeznaczony

Ten wyłącznik nadprądowy jest przeznaczony dla elektryków, producentów rozdzielnic i specjalistów ds. utrzymania ruchu, którzy potrzebują niezawodnej ochrony obwodów w obiektach mieszkalnych, komercyjnych i lekkim przemyśle. Jest szczególnie odpowiedni do instalacji wymagających zgodności z normami IEC/EN 60898-1 oraz tam, gdzie preferowany jest montaż na szynie DIN.

Główne cechy

• Konstrukcja 1-biegunowa o szerokości 1 modułu (17,7 mm) umożliwiająca oszczędność miejsca
• Charakterystyka wyzwalania typu B: wyzwala przy 3–5-krotności prądu znamionowego, zapewniając szybką reakcję na zwarcia
• Prąd znamionowy 16 A, napięcie znamionowe 230/400 V AC, częstotliwość 50/60 Hz
• Znamionowa zdolność zwarciowa (Icn) 10 kA dla solidnej ochrony
• Klasa ograniczenia energii 3 zapewnia doskonałe ograniczenie prądu, redukując energię przepuszczaną
• Zaciski śrubowe przyjmują przewody sztywne 1–25 mm² i elastyczne 1–16 mm²
• Stopień ochrony obudowy IP40 i zacisków IP20 dla bezpiecznej pracy
• Szeroki zakres temperatury pracy od -25°C do +70°C
• Trwałość łączeniowa 10 000 cykli dla długiej żywotności
• Zgodność z normami IEC/EN 60898-1

Specyfikacje

• Marka: Legrand
• Seria: TX3
• Model: 404084
• Typ produktu: Wyłącznik nadprądowy (MCB)
• Liczba biegunów: 1
• Charakterystyka wyzwalania: B
• Prąd znamionowy: 16 A
• Napięcie znamionowe: 230/400 V AC
• Cięstotliwość: 50/60 Hz
• Znamionowa zdolność zwarciowa (Icn): 10 kA
• Klasa ograniczenia energii: 3
• Typ montażu: Szyna DIN
• Szerokość modułu: 1 moduł (17,7 mm)
• Typ połączenia: Zaciski śrubowe
• Zdolność zacisków (sztywne): 1–25 mm²
• Zdolność zacisków (elastyczne): 1–16 mm²
• Stopień ochrony (obudowa): IP40
• Stopień ochrony (zaciski): IP20
• Temperatura pracy: -25°C do +70°C
• Normy: IEC/EN 60898-1
• Trwałość łączeniowa: 10 000 cykli

Wskazówki

Podczas instalacji upewnij się, że wyłącznik jest prawidłowo osadzony na szynie DIN, a zaciski są dokręcone zgodnie ze specyfikacją producenta. W przypadku obwodów o wysokich prądach rozruchowych (np. silniki, transformatory) rozważ charakterystykę typu C lub D. Zawsze sprawdzaj, czy prąd zwarciowy w miejscu instalacji nie przekracza 10 kA.
