Legrand TX3 Wyłącznik nadprądowy Wyłącznik miniaturowy Typ C 1

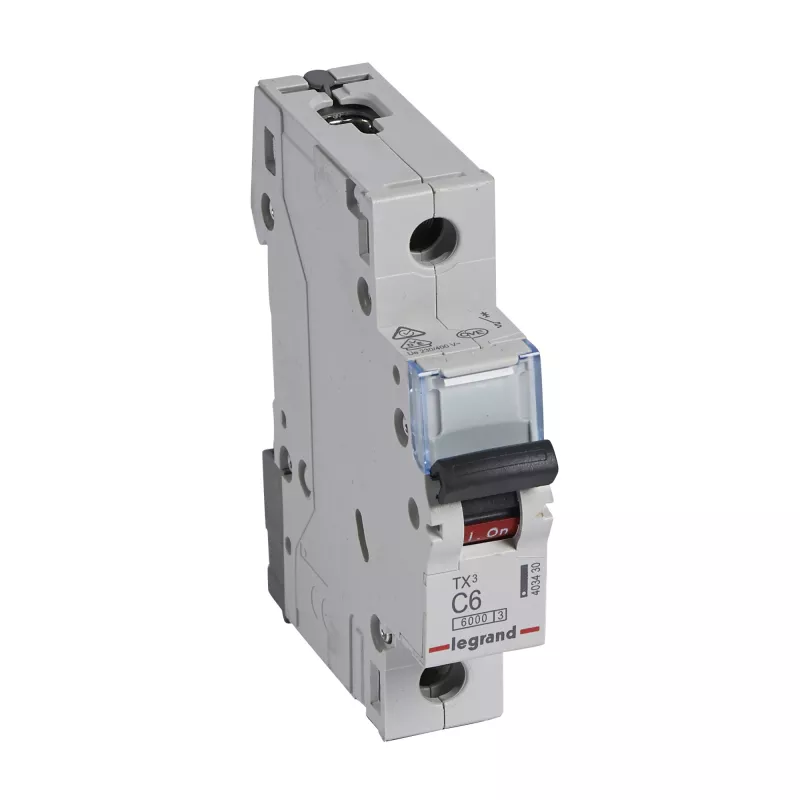

Legrand Tx3 LS C6A 1P 6kA M to jednobiegunowy wyłącznik miniaturowy przeznaczony do ochrony nadprądowej w instalacjach elektrycznych. Dzięki charakterystyce wyzwalania typu C i prądowi znamionowemu 6 A wyłącznik ten łączy selektywną reakcję na prądy zwarciowe z zabezpieczeniem termicznym dla obwodów odbiorczych. Posiada zdolność wyłączania 6 kA i jest przeznaczony do montażu modułowego na szynie DIN w rozdzielnicach i tablicach rozdzielczych do zastosowań mieszkaniowych i lekkiego biznesu.

Zalety

Urządzenie zapewnia niezawodne przerywanie prądów zwarciowych do 6 kA oraz stabilną ochronę termiczną dla obciążeń ciągłych zbliżonych do prądu znamionowego. Konfiguracja jednobiegunowa i kompaktowa konstrukcja modułowa umożliwiają oszczędne wykorzystanie miejsca w standardowych panelach rozdzielczych na szynę DIN. Charakterystyka typu C zapewnia równowagę między odpornością na niegroźne prądy rozruchowe a szybkim wyzwalaniem przy rzeczywistych przeciążeniach i zwarciach. Wyłącznik jest kompatybilny z typowymi akcesoriami montażowymi i spełnia standardowe wymagania dotyczące bezpieczeństwa i wydajności dla wyłączników miniaturowych.

Zastosowanie

Kluczowe dane techniczne

Sposób użycia

Zamontować wyłącznik w kompatybilnej rozdzielnicy na szynę DIN, zgodnie z lokalnymi przepisami elektrycznymi i instrukcją producenta panelu. Upewnić się, że przewody zasilające i odbiorcze są prawidłowo podłączone do zacisków liniowych i obciążeniowych oraz dokręcone z zalecanym momentem obrotowym. Sprawdzić, czy prąd znamionowy i charakterystyka typu C wyłącznika odpowiadają wymaganiom obwodu, a następnie przełączyć urządzenie w pozycję ON. Okresowo testować instalację, przełączając wyłącznik w pozycję OFF i z powrotem ON oraz sprawdzać, czy nie ma oznak przegrzania, korozji lub poluzowanych połączeń.

Zalecenia

Wybierz ten wyłącznik C6A tam, gdzie odpowiednie jest zastosowanie prądu 6 A z charakterystyką typu C; unikaj stosowania go w obwodach wymagających innych charakterystyk czasowo-prądowych lub wyższej zdolności wyłączania. Dla bezpieczeństwa instalację i wszelkie modyfikacje rozdzielnicy powinien wykonywać wykwalifikowany elektryk.
