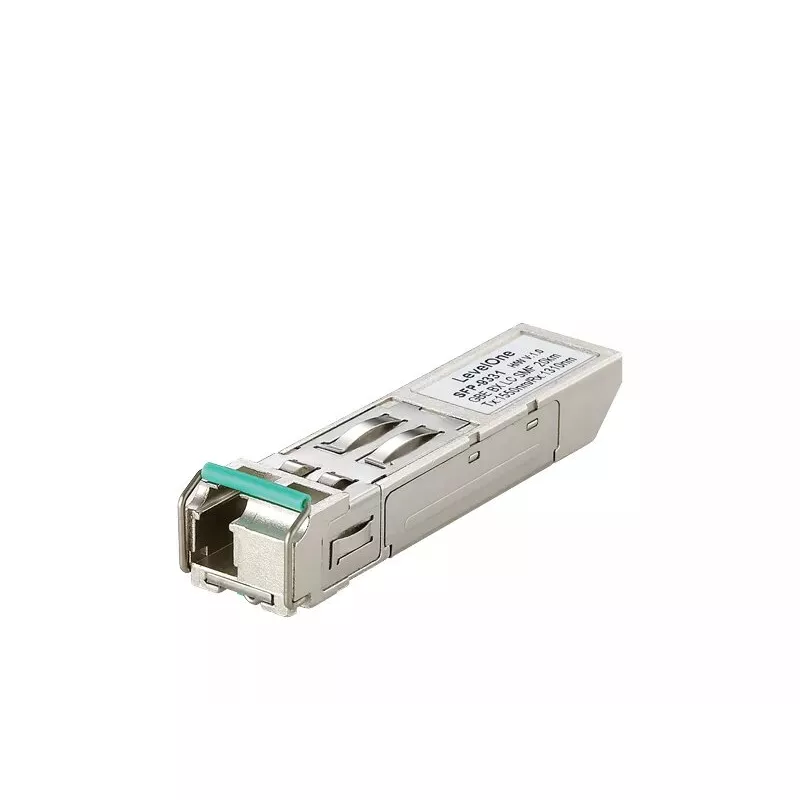

LevelOne 1,25 Gb/s jednomodowy nadajnik-odbiornik BIDI SFP, 20 km, TX 1550 nm / RX 1310 nm

LevelOne SFP-9331 to jednomodowy nadajnik-odbiornik BiDi SFP, który obsługuje dwukierunkową transmisję danych z prędkością do 1,25 Gb/s na pojedynczym rdzeniu światłowodu na odległość do 20 km. Nadaje na długości fali 1550 nm i odbiera na 1310 nm, umożliwiając komunikację dwukierunkową po sparowaniu z komplementarnym nadajnikiem-odbiornikiem. Moduł jest kompaktowy, zasilany pojedynczym napięciem +3,3 V i spełnia obowiązujące normy bezpieczeństwa i interfejsu, takie jak EN 60825-1, IEEE 802.3z oraz odpowiednie specyfikacje Fiber Channel.

Zalety

SFP-9331 zapewnia ekonomiczną łączność światłowodową z obsługą wielu przepływności (od 125 Mb do 1,25 Gb), złączem simplex LC dla łączy jednoprzewodowych oraz zgodnością z MSA dla interfejsów SFP z możliwością wymiany podczas pracy. Jest zgodny z RoHS i zaprojektowany dla bezpieczeństwa laserowego klasy 1, nie wymaga dodatkowej konfiguracji ani oprogramowania instalacyjnego.

Zastosowanie

• Łącza punkt-punkt na światłowodzie jednomodowym do 20 km
• Sprzęt sieciowy wymagający nadajników-odbiorników SFP z możliwością wymiany podczas pracy
• Połączenia Gigabit Ethernet oraz łącza uplink i połączenia Fibre Channel

Kluczowe specyfikacje

• Interfejs: SFP (simplex LC)
• Maksymalna prędkość transmisji danych: 1250 Mbit/s (1,25 Gbps), wieloprzepływnościowa od 125 Mb do 1,25 Gb
• Długość fali nadawania (TX): 1550 nm
• Długość fali odbioru (RX): 1310 nm
• Zasięg: do 20 km na światłowodzie jednomodowym
• Zasilanie: pojedyncze +3,3 V
• Wymiary: 57 mm × 12 mm × 13,7 mm
• Waga: 0,022 kg
• Normy: IEEE 802.3z, Fiber Channel, MSA, EN 60825-1

Sposób użycia

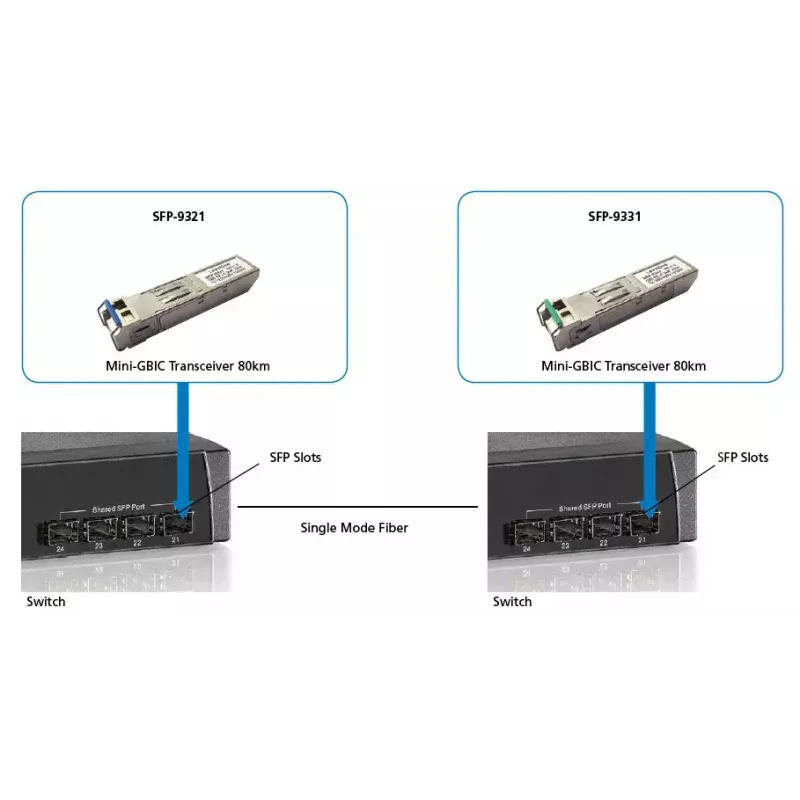

Zainstaluj SFP-9331 w kompatybilnym porcie SFP w przełącznikach, routerach lub konwerterach mediów, gdy urządzenie hosta jest wyłączone lub ma możliwość wymiany podczas pracy. W przypadku dwukierunkowej pracy na pojedynczym włóknie sparuj ten nadajnik-odbiornik z modułem komplementarnym (np. SFP-9321), który wykorzystuje przeciwne długości fal TX/RX. Podłącz światłowodowy kabel krosowy simplex LC, sprawdź stan łącza na urządzeniu hosta i upewnij się, że host dostarcza zasilanie +3,3 V do gniazda SFP.

Zalecenia

Używaj certyfikowanego światłowodu jednomodowego i kabli krosowych simplex LC, potwierdź zgodność z listą obsługiwanych modułów SFP dostawcy urządzenia hosta i unikaj zginania włókna poza zalecane promienie. Aby zapewnić długoterminową niezawodność, pracuj w określonych granicach temperatury i mocy oraz przestrzegaj procedur postępowania z ESD podczas wkładania i wyjmowania modułu.
