LevelOne Gigabit PoE Repeater, kaskadowy, wewnątrz/na zewnątrz

POR-1220 to gigabitowy wzmacniacz PoE-Plus zaprojektowany do wydłużania zasięgu zewnętrznych sieci PoE (802.3af/at) poza standardowe 100 m. Urządzenie pobiera zasilanie z urządzenia źródłowego PoE (PSE) i udostępnia trzy porty RJ-45: jeden port IN do zasilania i danych oraz dwa porty OUT — jeden z obsługą PoE (zasilanie + dane) i jeden tylko do danych. Zamknięty w wytrzymałej metalowej obudowie z ochroną IP65, POR-1220 jest przeznaczony do instalacji w narażonych na warunki atmosferyczne środowiskach zewnętrznych oraz do użytku z gigabitowymi urządzeniami PoE, takimi jak cyfrowe oznakowanie IP i inne zasilane urządzenia PD zgodne z 802.3at.

Zalety

POR-1220 wydłuża gigabitowe połączenia PoE o dodatkowe 100 metrów na jednostkę, umożliwiając instalatorom osiągnięcie do 200 metrów od PSE i większych odległości przez łączenie łańcuchowe wielu wzmacniaczy. Nie wymaga zewnętrznego zasilacza, ponieważ pobiera zasilanie z PSE, obsługuje gigabitową transmisję z szybkością łącza (10/100/1000 Mbps) i posiada odporną na warunki atmosferyczne metalową obudowę o stopniu ochrony IP65, zapewniającą niezawodną pracę na zewnątrz. Urządzenie zawiera jedno wyjście PoE i jedno wyjście bez PoE, co umożliwia elastyczne podłączanie urządzeń.

Kluczowe specyfikacje

• Standardy: kompatybilny z PoE 802.3af/at (High Power Midspan PoE)
• Porty: 3 × RJ-45 (1 × IN, 1 × OUT PoE, 1 × OUT bez PoE)
• Prędkości transmisji danych: 10/100/1000 Mbps (z szybkością łącza)
• Maksymalne wydłużenie: dodaje do 100 m na wzmacniacz (wydłuża typowe 100 m do 200 m; dalsze wydłużenie przez łączenie łańcuchowe)
• Zasilanie: pobiera zasilanie z PSE (nie wymaga zewnętrznego adaptera)
• Stopień ochrony: odporna na warunki atmosferyczne metalowa obudowa o stopniu ochrony IP65
• Instalacja: plug-and-play, nie wymaga oprogramowania

Sposób użycia

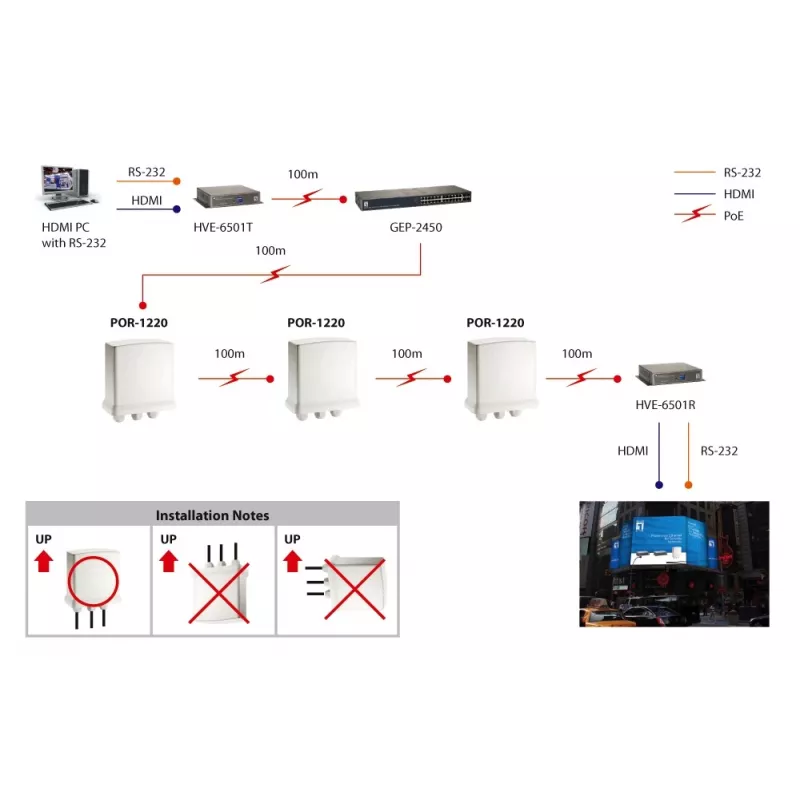

Podłącz gigabitowy przełącznik PoE-Plus lub inne urządzenie PSE do portu IN RJ-45 wzmacniacza POR-1220 przy użyciu standardowego kabla Ethernet dla pierwszego odcinka 100 m. Z portu OUT PoE wzmacniacza POR-1220 podłącz urządzenie zasilane przez PoE, aby odbierało zasilanie i dane na dodatkowym odcinku 100 m. Użyj portu OUT bez PoE do połączenia tylko z danymi, gdy zasilanie nie jest wymagane. Aby wydłużyć zasięg ponad 200 m, połącz łańcuchowo dodatkowe urządzenia POR-1220, podłączając port IN kolejnego urządzenia do portu OUT poprzedniego wzmacniacza. Upewnij się, że PSE dostarcza wystarczającą moc dla podłączonych PD; maksymalna osiągalna odległość zależy od wymagań zasilania PD.

Zalecenia

Sprawdź budżet mocy swojego gigabitowego przełącznika PoE-Plus (PSE) przed wdrożeniem jednego lub więcej urządzeń POR-1220 i potwierdź wymagania dotyczące mocy PD, aby określić, ile wzmacniaczy można użyć, zachowując wymagane zasilanie na urządzeniu końcowym. Używaj okablowania Ethernet o parametrach zewnętrznych i odpowiedniego zabezpieczenia przeciwprzepięciowego do instalacji w miejscach narażonych na warunki atmosferyczne.
