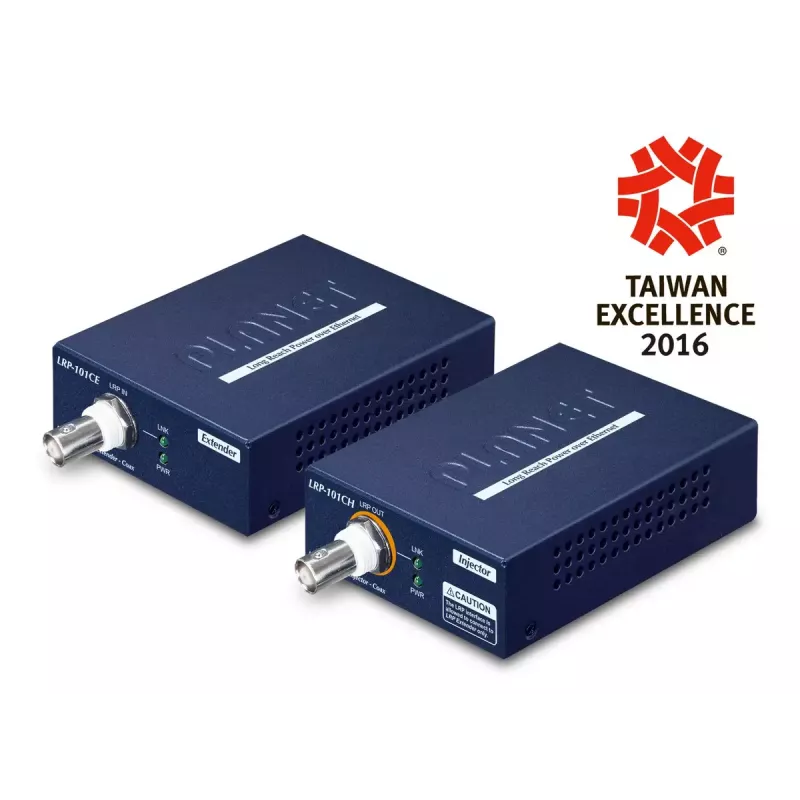

Nadajnik i odbiornik sieciowy PLANET LRP-101C-KIT

Rozwiązanie PLANET Long Reach PoE jednocześnie przedłuża transmisję danych Ethernet i dostarcza zasilanie do zdalnych urządzeń zasilanych PoE 802.3af/at poza granicę 100 m standardowego Ethernetu. LRP-101C-KIT to jednoportowy zestaw przedłużacza PoE przez kabel koncentryczny, który przesyła dane i zasilanie na odległość do 1000 m (3280 stóp) przez istniejący kabel koncentryczny 75 Ω oraz dodatkowe 100 m przez kabel Ethernet do zdalnej kamery IP PoE, bezprzewodowego punktu dostępowego PoE lub systemu kontroli dostępu. Zestaw umieszczony jest w kompaktowych metalowych obudowach i zaprojektowany do pracy w trybie plug-and-play w wymagających warunkach klimatycznych, w zakresie temperatur pracy od -20 do 70 °C.

Zalety

LRP-101C-KIT zapewnia transmisję danych i zasilania na duże odległości przez kabel koncentryczny, zachowując kompatybilność z urządzeniami IEEE 802.3af/at PoE. Eliminuje potrzebę zdalnego źródła zasilania przy urządzeniu końcowym, dostarczając do 25 W do zasilanego urządzenia PoE przez Ethernet, obsługuje instalację typu punkt-punkt plug-and-play bez konfiguracji oraz oferuje solidne metalowe obudowy i konstrukcję do montażu na ścianie, odpowiednią do miejsc o ograniczonej przestrzeni.

Zastosowania

• Wydłużanie kamer IP PoE i urządzeń monitorujących do 1000 m po istniejącym kablu koncentrycznym
• Zasilanie bezprzewodowych punktów dostępowych PoE lub systemów kontroli dostępu w odległych lokalizacjach
• Przedłużanie sieci PoE lub nie-PoE na duże odległości w magazynach, parkingach, kampusach i kasynach

Kluczowe specyfikacje

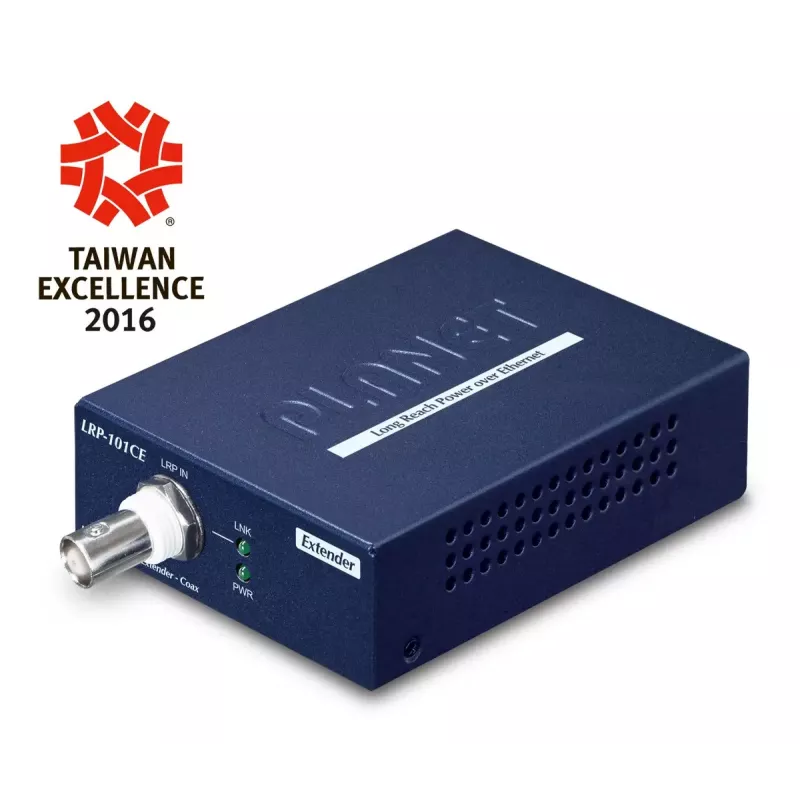

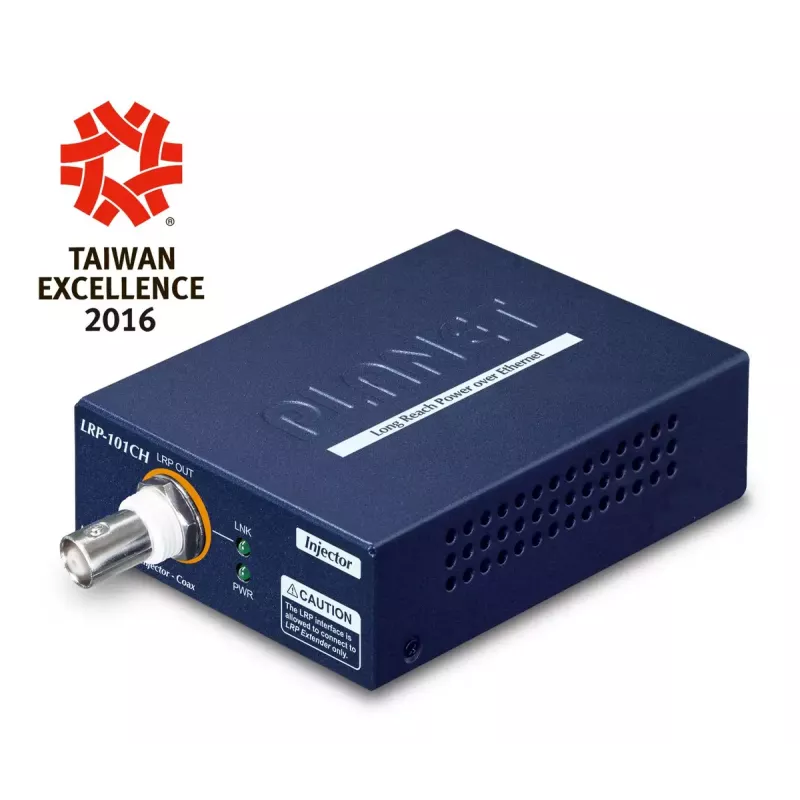

• Model: PLANET LRP-101C-KIT (zawiera wstrzykiwacz LRP-101CH i przedłużacz LRP-101CE)
• Ethernet: 1 × port 10/100TX (na jednostkę)
• Medium dalekiego zasięgu: kabel koncentryczny 75 Ω do 1000 m (3280 stóp)
• Dodatkowy zasięg Ethernet: do 100 m po UTP do urządzenia PD PoE
• Wyjście PoE do PD: do 25 W (kompatybilne z 802.3af/at)
• Temperatura pracy: -20 do 70 °C
• Obudowa: kompaktowy, wytrzymały metal, do montażu na ścianie
• Certyfikaty: FCC, CE

Jak używać

Zainstaluj wstrzykiwacz LRP-101CH w pobliżu źródła zasilania i podłącz jego wyjście koncentryczne do przedłużacza LRP-101CE za pomocą istniejącego kabla koncentrycznego 75 Ω. Połącz przedłużacz LRP-101CE ze zdalnym urządzeniem PoE standardowym kablem Ethernet (do 100 m). Włącz zasilanie wstrzykiwacza; system dostarczy dane i do 25 W mocy PoE do podłączonego urządzenia PD. W przypadku podstawowej konfiguracji punkt-punkt nie jest wymagana żadna konfiguracja; diody stanu na panelach przednich wskazują warunki łącza i zasilania.

Zalecenia

Używaj wysokiej jakości kabla koncentrycznego 75 Ω i odpowiednich złączy, aby utrzymać integralność sygnału na dużej odległości. Dla optymalnej wydajności sprawdź stan kabla i zminimalizuj fizyczne uszkodzenia lub zagięcia. Upewnij się, że całkowita długość kabla Ethernet od przedłużacza do urządzenia PD nie przekracza 100 m i sprawdź klasę zasilania urządzenia PD, aby zapewnić odpowiednie dostarczanie mocy.
