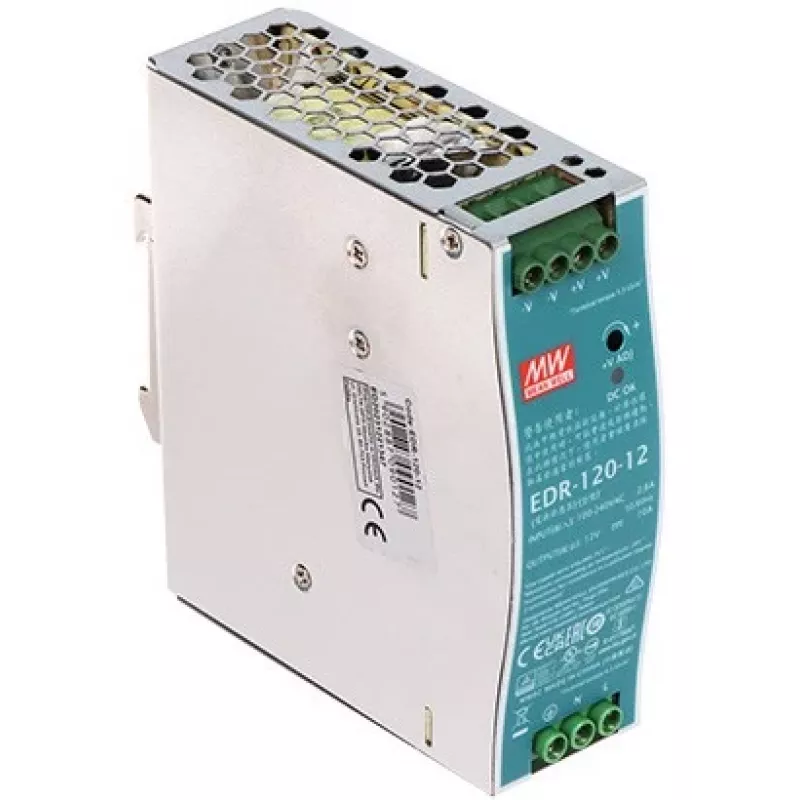

MEAN WELL EDR-120-12 Zasilacz impulsowy na szynę DIN 120W 12V 10A przemysłowy

Przemysłowe szafy sterownicze i systemy automatyki budynkowej często wymagają niezawodnego źródła zasilania, które można zamontować bezpośrednio na szynie DIN, wytrzyma trudne warunki elektryczne i zapewni stabilne napięcie stałe bez przerw. Zasilacz MEAN WELL EDR-120-12 spełnia te wymagania dzięki solidnej konstrukcji o mocy 120 W, zaprojektowanej do ciągłej pracy w wymagających zastosowaniach. Przetwarza uniwersalne napięcie wejściowe AC 90-264 VAC (lub 127-370 VDC) na ściśle regulowane napięcie wyjściowe 12 V DC o natężeniu do 10 A, co czyni go idealnym do zasilania czujników, sterowników PLC, przekaźników i innych elementów automatyki.

Dla kogo jest przeznaczony

Ten zasilacz został stworzony dla integratorów systemów, producentów szaf sterowniczych i inżynierów utrzymania ruchu, którzy potrzebują kompaktowego urządzenia montowanego na szynie DIN, spełniającego międzynarodowe normy bezpieczeństwa i kompatybilności elektromagnetycznej. Metalowa obudowa i chłodzenie swobodnym przepływem powietrza zapewniają trwałość bez konieczności stosowania wentylatorów, co zmniejsza konserwację i hałas w szafach sterowniczych. Regulowane napięcie wyjściowe (10,8-13,8 V) umożliwia precyzyjne dostrojenie do konkretnych wymagań obciążenia, a kompleksowe zabezpieczenia chronią przed zwarciem, przeciążeniem, przepięciem i przegrzaniem.

Główne cechy

• Moc wyjściowa 120 W, napięcie 12 V DC / prąd 10 A dla wymagających obciążeń
• Uniwersalny zakres napięcia wejściowego AC 90-264 VAC (127-370 VDC) do zastosowań na całym świecie
• Montaż na szynie DIN TS-35/7.5 lub TS-35/15 dla szybkiej instalacji
• Wysoka sprawność do 88% zmniejsza straty energii i wydzielanie ciepła
• Regulowane napięcie wyjściowe od 10,8 V do 13,8 V dla elastyczności
• Zabezpieczenie przed zwarciem, przeciążeniem, przepięciem i przegrzaniem
• Chłodzenie swobodnym przepływem powietrza – bez wentylatora, cicha praca, dłuższa żywotność
• Niski pobór mocy w stanie bez obciążenia (<0,5 W) spełnia wymagania dotyczące oszczędności energii
• Izolacja 3 KVAC między wejściem a wyjściem dla bezpieczeństwa
• Zgodność z normami bezpieczeństwa UL 508 i TUV EN60950-1
• Zgodność EMC: EN55022 Klasa B, EN61000-3-2 Klasa A

Specyfikacje

• Napięcie wyjściowe: 12 V DC
• Prąd wyjściowy: 10 A
• Moc znamionowa: 120 W
• Napięcie wejściowe: 90-264 VAC / 127-370 VDC
• Sprawność: 88%
• Montaż: szyna DIN TS-35/7.5 lub TS-35/15
• Temperatura pracy: -20 do +60°C
• Chłodzenie: swobodny przepływ powietrza
• Tętnienia i szumy: 120 mVp-p
• Napięcie izolacji: 3 KVAC
• Pobór mocy bez obciążenia: <0,5 W
• Czas podtrzymania: 20 ms przy 230 VAC pełne obciążenie
• Materiał obudowy: metalowa obudowa
• Normy bezpieczeństwa: UL 508, TUV EN60950-1
• Normy EMC: EN55022 Klasa B, EN61000-3-2 Klasa A

Wskazówki

Podczas instalacji zasilacza EDR-120-12 należy zapewnić odpowiednią wentylację wokół urządzenia, aby umożliwić swobodny przepływ powietrza. W przypadku zastosowań wymagających innego napięcia wyjściowego, użyj wbudowanego potencjometru, aby wyregulować je w określonym zakresie. Zawsze upewnij się, że całkowite obciążenie nie przekracza 120 W, aby zapewnić niezawodną pracę i długą żywotność.
