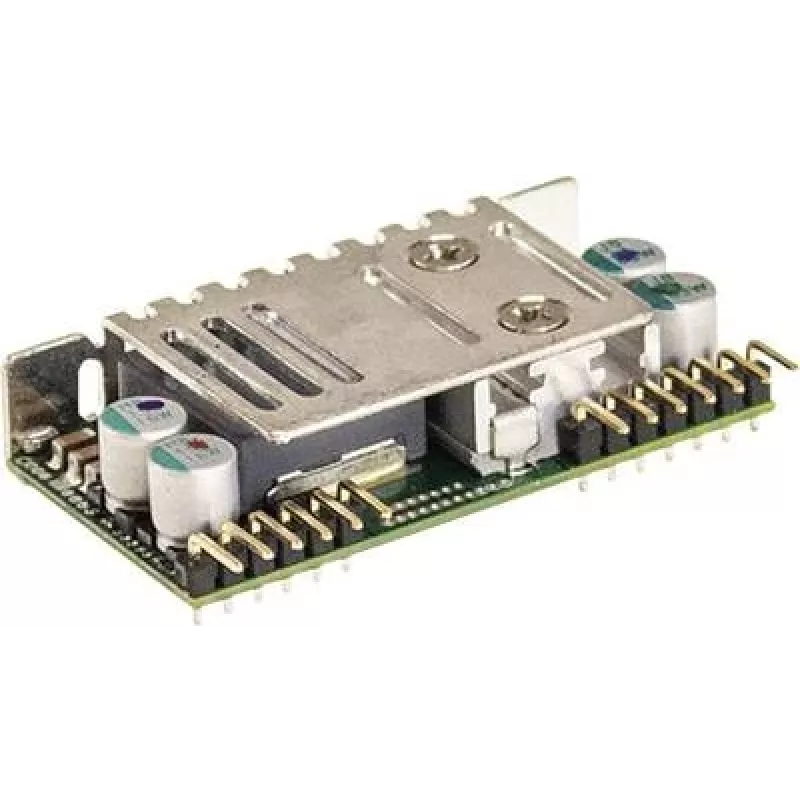

MEAN WELL NID100-24, przetwornica DC-DC 100 W, 24 V, wejście 30–53 V

MEAN WELL NID100-24 to kompaktowy, nieizolowany przetwornik DC-DC przeznaczony do konwersji mocy na poziomie płytki, gdzie wymagane jest stabilne napięcie wyjściowe 24 V z wyższej magistrali DC. Dostarczając do 100 W przy napięciu 24 VDC i prądzie 4,2 A oraz akceptując szeroki zakres wejściowy 30–53 VDC, moduł dostarczany jest w otwartej obudowie SIP przystosowanej do montażu na PCB. Jego niewielkie rozmiary i niski profil (głębokość 50,8 mm, wysokość 12 mm) sprawiają, że nadaje się do zastosowań w przemysłowych i telekomunikacyjnych systemach zasilania o ograniczonej przestrzeni, gdzie potrzebne jest niezawodne rozwiązanie obniżające napięcie DC.

Zalety

Przetwornik zapewnia regulowane napięcie wyjściowe 24 V przy prądzie do 4,2 A, z zakresem wejściowym obejmującym typowe napięcia pośredniej magistrali DC. Otwarta obudowa SIP umożliwia łatwy montaż na PCB i integrację z niestandardowymi zespołami zasilającymi. pilotów ON/OFF pozwala na sekwencjonowanie zasilania na poziomie systemu i zdalne zarządzanie. Urządzenie jest lekkie, zgodne z RoHS i zaprojektowane do pracy ciągłej w sprzęcie wymagającym kompaktowej konwersji DC-DC.

Zastosowanie

• Systemy sterowania przemysłowego i elektronika automatyki
• Sprzęt telekomunikacyjny i moduły stacji bazowych
• Rozproszone systemy zasilania i konwersja pośredniej magistrali
• Systemy wbudowane i kompaktowe półki zasilające

Kluczowe specyfikacje

• Napięcie wyjściowe: 24 VDC
• Maksymalny prąd wyjściowy: 4,2 A
• Maksymalna moc wyjściowa: 100 W
• Zakres napięcia wejściowego: 30–53 VDC
• Topologia: nieizolowany przetwornik DC-DC
• Obudowa: otwarta SIP do montażu na PCB
• Sterowanie: funkcja zdalnego ON/OFF
• Wymiary (ok.): głębokość 50,8 mm, wysokość 12 mm
• Waga (ok.): 35 g

Sposób użycia

Zainstaluj przetwornik na kompatybilnej płytce PCB, przestrzegając standardowych zasad rozmieszczenia modułów zasilających DC-DC, zapewniając odpowiednie pola miedziane do odprowadzania ciepła i prawidłową polaryzację wejścia/wyjścia. Podłącz wejście do stabilnego źródła 30–53 V DC i sprawdź napięcie wyjściowe przy odpowiednim obciążeniu nieprzekraczającym 4,2 A. Użyj zdalnego sterowania ON/OFF, aby włączyć lub wyłączyć wyjście zgodnie z sekwencjonowaniem zasilania w systemie. Przestrzegaj zalecanych przez producenta odstępów i praktyk uziemienia podczas integracji ze sprzętem przemysłowym lub telekomunikacyjnym.
