Moduł Keystone CAT 6A Digitus DN-93615-24

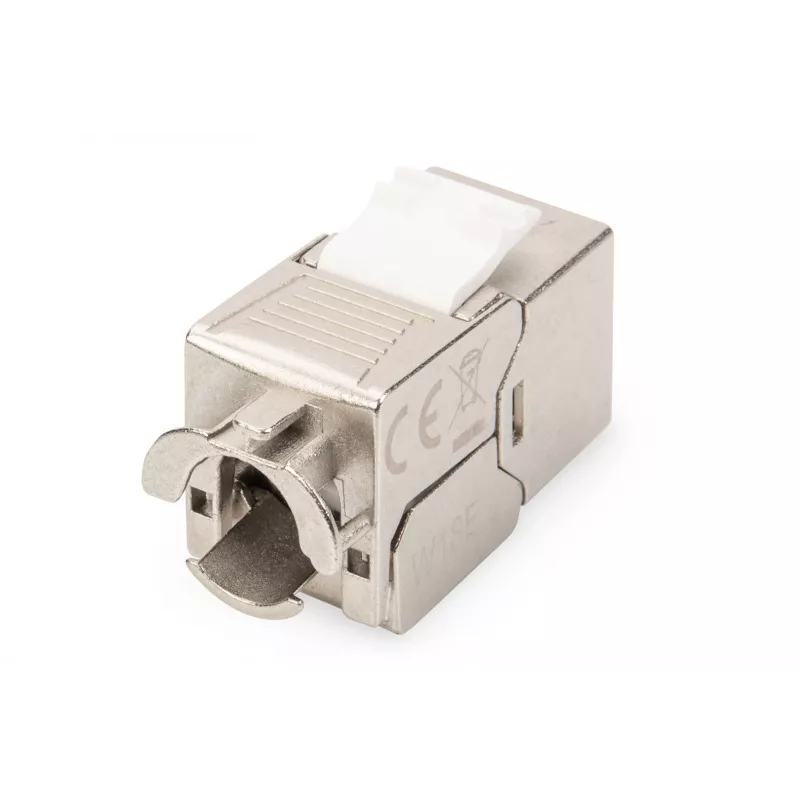

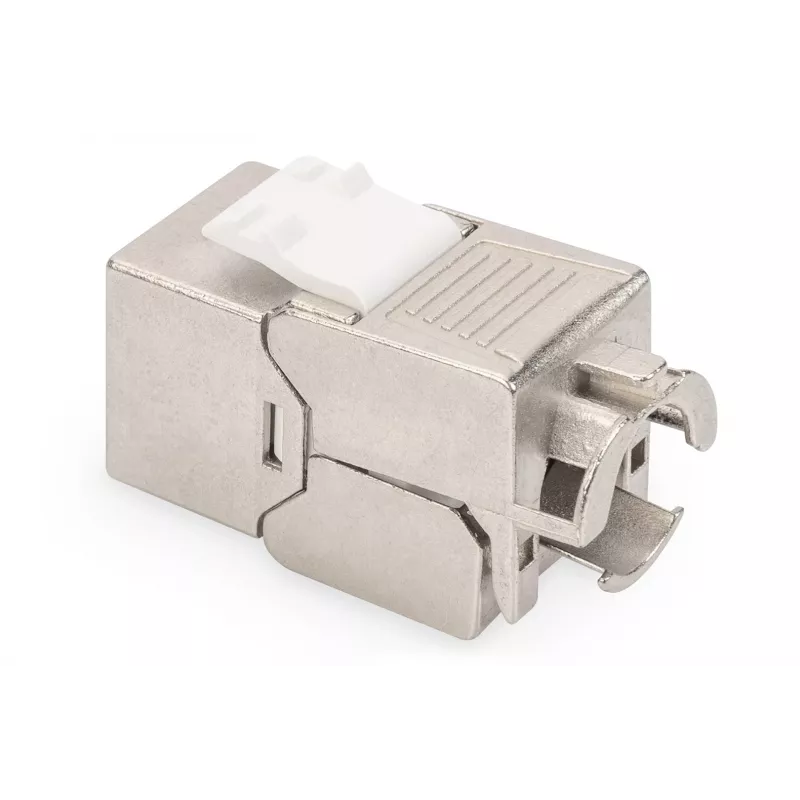

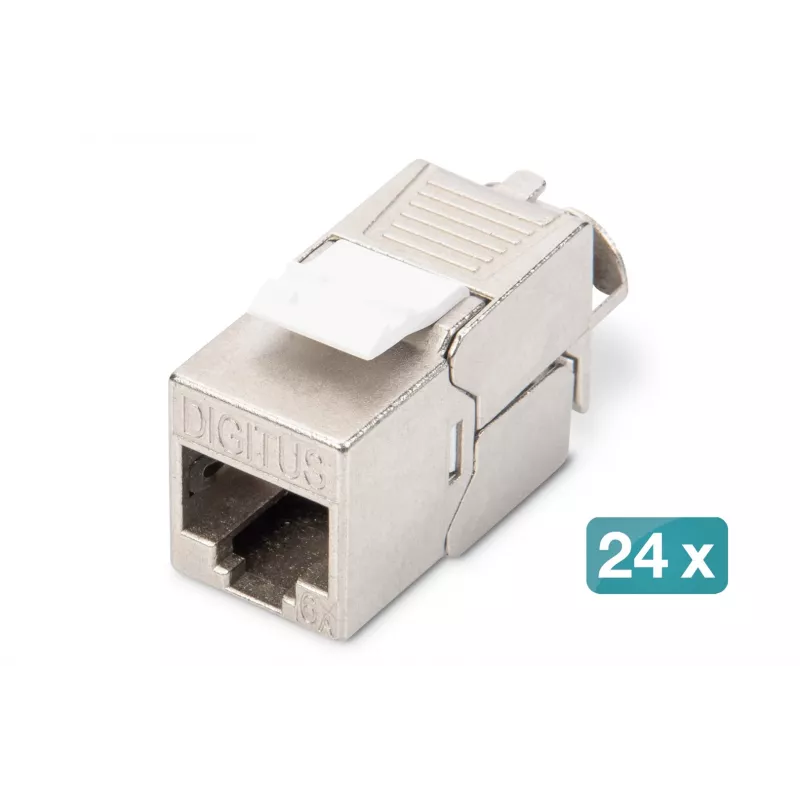

Moduł Keystone CAT 6A Digitus (DN-93615-24) to ekranowany, beznarzędziowy wkład keystone do szybkich instalacji Ethernet. Posiada złącze LSA typu insulation-displacement, 360-stopniowy styk ekranu oraz osłonę przeciwpyłową gniazda RJ45. Kompaktowa, srebrna obudowa cynkowa z niklowanymi stykami jest przeznaczona do montażu szeregowego (24 moduły w panelu 19" 1U) oraz do montażu w modułowych puszkach przyłączeniowych, obsługując standardy PoE IEEE 802.3af/at/bt.

Zalety

Ten moduł keystone umożliwia szybkie i bezpieczne zakończenia przewodów bez użycia specjalnych narzędzi, dzięki oznaczonym kolorami listwom LSA zgodnym z EIA/TIA 568 A i B. 360-stopniowy styk ekranu i ekranowana konstrukcja CAT 6A poprawiają ochronę przed zakłóceniami elektromagnetycznymi i integralność sygnału. Kompaktowe wymiary (szerokość 14 mm, głębokość 34 mm, wysokość 20 mm) i wytrzymała obudowa cynkowa zapewniają niezawodne długotrwałe użytkowanie oraz łatwy montaż szeregowy w panelach dystrybucyjnych i puszkach przyłączeniowych.

Nadaje się do

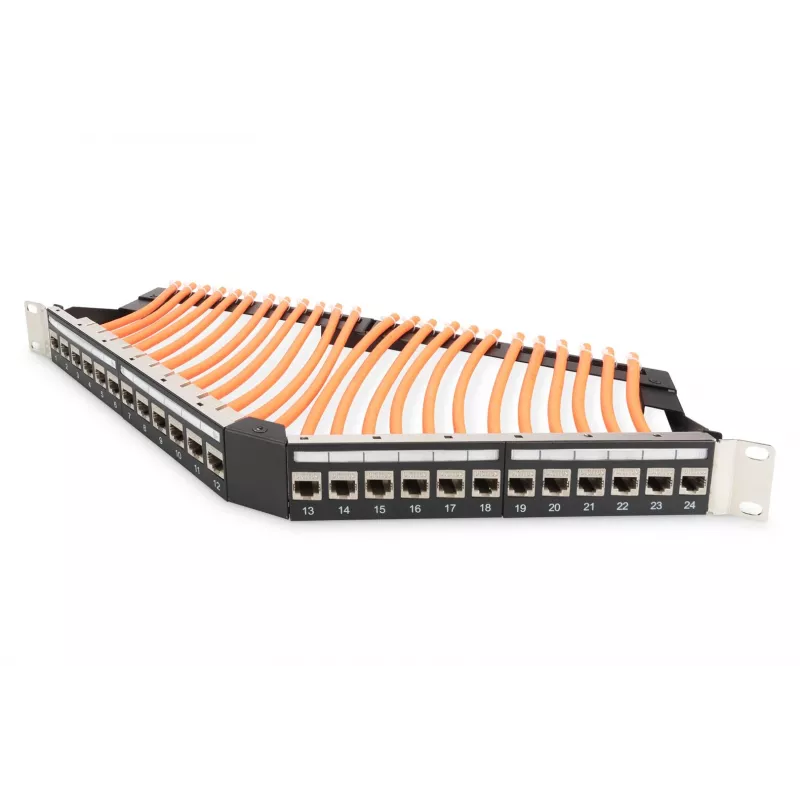

• Paneli krosowych i paneli dystrybucyjnych 19" 1U (montaż szeregowy)
• Modułowych puszek przyłączeniowych i instalacji polowych (montaż beznarzędziowy)
• Szybkich sieci Ethernet wymagających ekranowanych połączeń CAT 6A
• Wdrożeń PoE, w tym IEEE 802.3af, 802.3at i 802.3bt (4PPoE)

Kluczowe specyfikacje

• Model: DN-93615-24
• Kategoria: Ekranowany moduł keystone CAT 6A
• Typ złącza: Styk LSA typu insulation-displacement
• Ekranowanie: 360-stopniowy styk ekranu
• Obsługa PoE: IEEE 802.3af/at/bt (PoE, PoE+, 4PPoE)
• Materiał obudowy: cynk, kolor produktu: srebrny
• Styki: niklowane
• Wymiary (S×G×W): 14 mm × 34 mm × 20 mm
• Waga: 0,022 kg
• Certyfikaty: GHMT

Sposób użycia

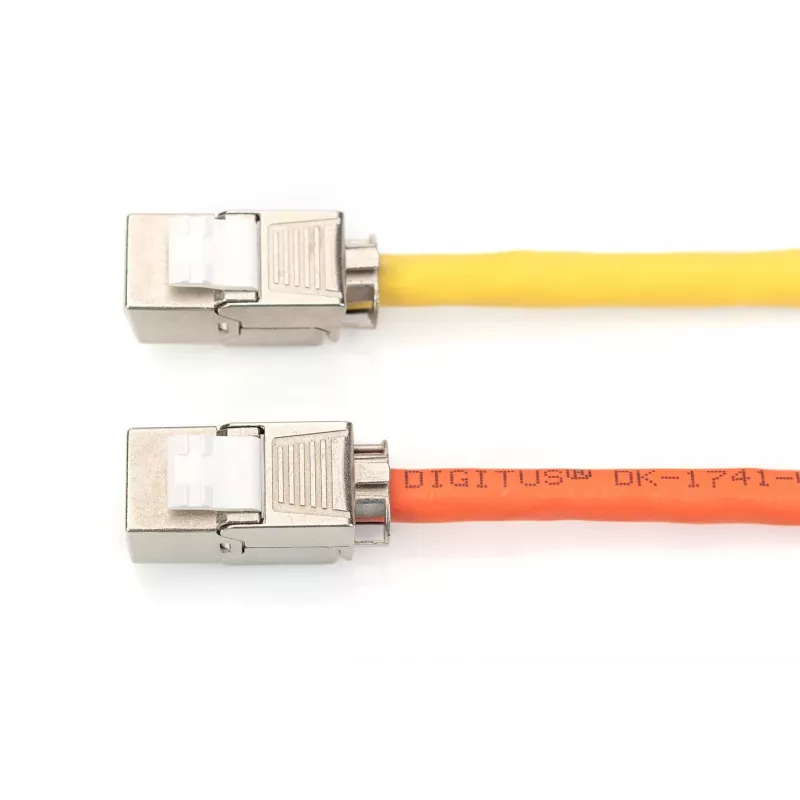

Przygotuj kabel sieciowy, zdejmując zewnętrzną izolację na zalecaną długość i dopasuj pary przewodów do oznaczonych kolorami listw LSA zgodnie z EIA/TIA 568 A lub B. Wciśnij przewody w styk insulation-displacement, aż do całkowitego osadzenia; nie jest wymagane dodatkowe narzędzie do zaciskania. Włóż moduł keystone w otwór panelu lub puszki przyłączeniowej, aż wskoczy na miejsce, a gdy nie jest używany, załóż osłonę przeciwpyłową na gniazdo RJ45.

Zalecenia

Dla optymalnej wydajności należy stosować ekranowany kabel Ethernet (FTP/STP) z ciągłym połączeniem uziemienia do panelu krosowego lub obudowy. Przestrzegaj wymagań dotyczących klas mocy PoE i ograniczeń długości kabla w swojej instalacji. Przechowuj moduły w suchym środowisku i unikaj naprężeń mechanicznych podczas montażu szeregowego.
