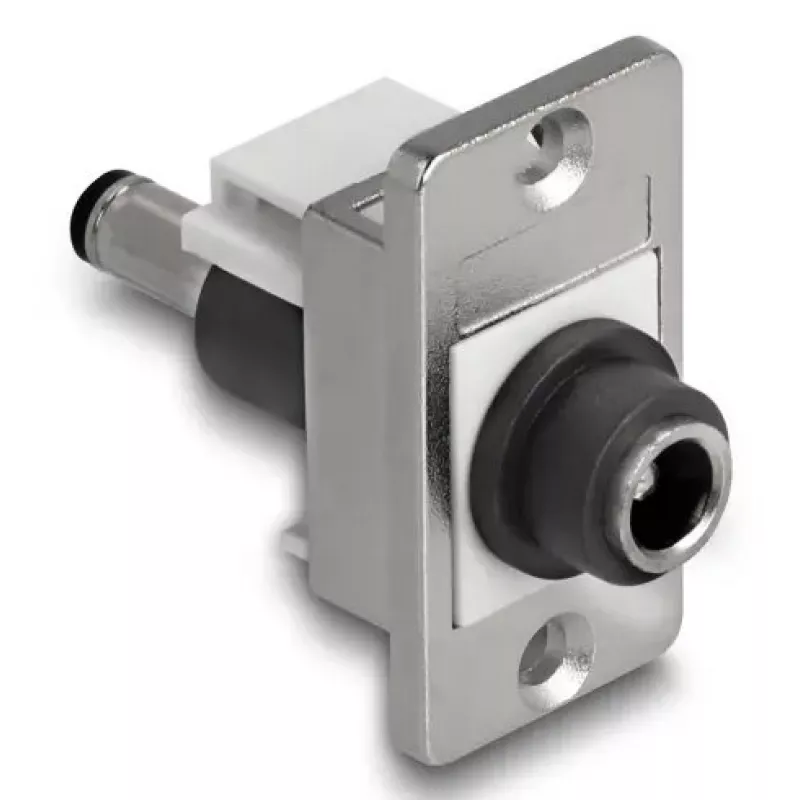

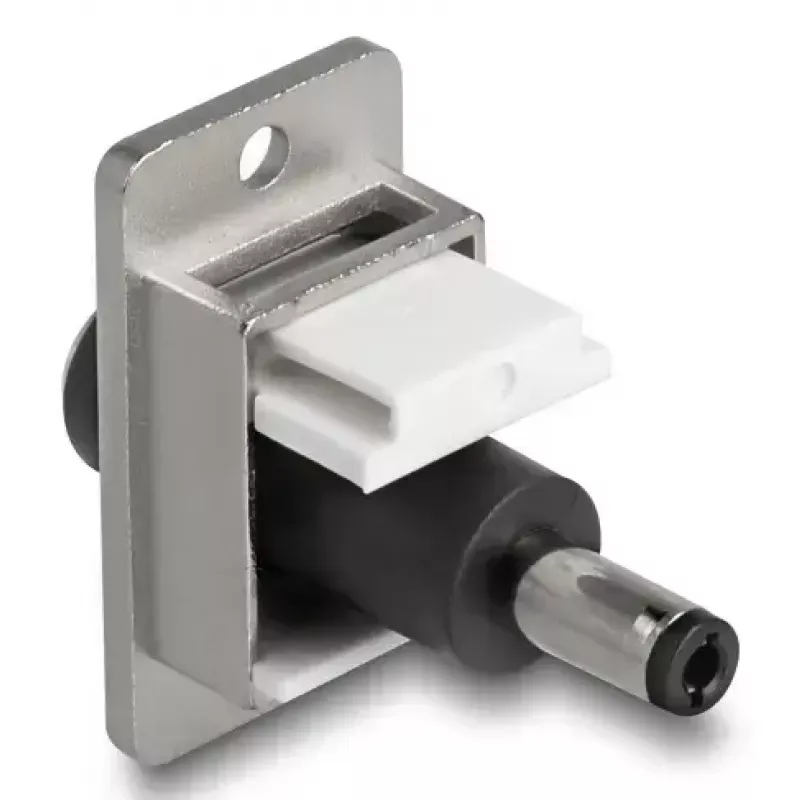

Moduł keystone DeLOCK 90885 Płaski Czarny Srebrny Biały DC 5.5 x 2.1

Moduł keystone DeLOCK 90885 to płaskie gniazdo przelotowe DC żeńskie przeznaczone do montażu w obudowach lub urządzeniach w celu zapewnienia wpuszczonego wejścia zasilania DC. Jest dostępny w trzech kolorach — czarnym, srebrnym i białym — i wyposażony jest w gniazdo DC 5,5 x 2,1 mm w kompaktowej obudowie keystone. Moduł ma wymiary 19 mm (szerokość) x 42,3 mm (głębokość) x 35,5 mm (wysokość) i jest dostarczany w woreczku foliowym. Wyprodukowany przez DELOCK w Chinach, jest przeznaczony do zastosowań, gdzie wymagane jest estetyczne, panelowe przyłącze zasilania DC.

Zalety

Moduł keystone oferuje płaską, oszczędzającą miejsce konstrukcję odpowiednią do montażu w panelach lub obudowach oraz zapewnia standardowe żeńskie złącze DC 5,5 x 2,1 mm do popularnych zasilaczy. Format keystone umożliwia montaż w kompatybilnych płytach keystone lub wycięciach, a dostępność w kolorach czarnym, srebrnym i białym ułatwia dopasowanie do różnych wykończeń obudów. Kompaktowe wymiary sprawiają, że nadaje się do ciasnych przestrzeni, zachowując przy tym bezpieczne, wpuszczone wejście zasilania.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Zamontuj moduł keystone w kompatybilnej płycie keystone lub odpowiednio dopasowanym wycięciu w obudowie urządzenia, aż zatrzaśnie się na miejscu lub zostanie zamocowany zgodnie z konstrukcją obudowy. Poprowadź i podłącz wewnętrzne przewody DC do tylnych styków modułu, zgodnie z konwencją okablowania urządzenia i zapewniając prawidłową polaryzację. Po instalacji podłącz odpowiednią wtyczkę DC 5,5 x 2,1 mm z kompatybilnego zasilacza, aby dostarczyć zasilanie do urządzenia.

Zalecenia

Używaj modułu z zasilaczami i adapterami, które spełniają wymagania napięciowe i prądowe urządzenia; przed podłączeniem sprawdź polaryzację. Aby zapewnić pewny montaż, wybierz kompatybilną płytę keystone lub upewnij się, że wymiary wycięcia w obudowie pasują do modułu. Unikaj narażania złącza na wilgoć lub środowisko korozyjne, aby utrzymać niezawodny styk elektryczny.
