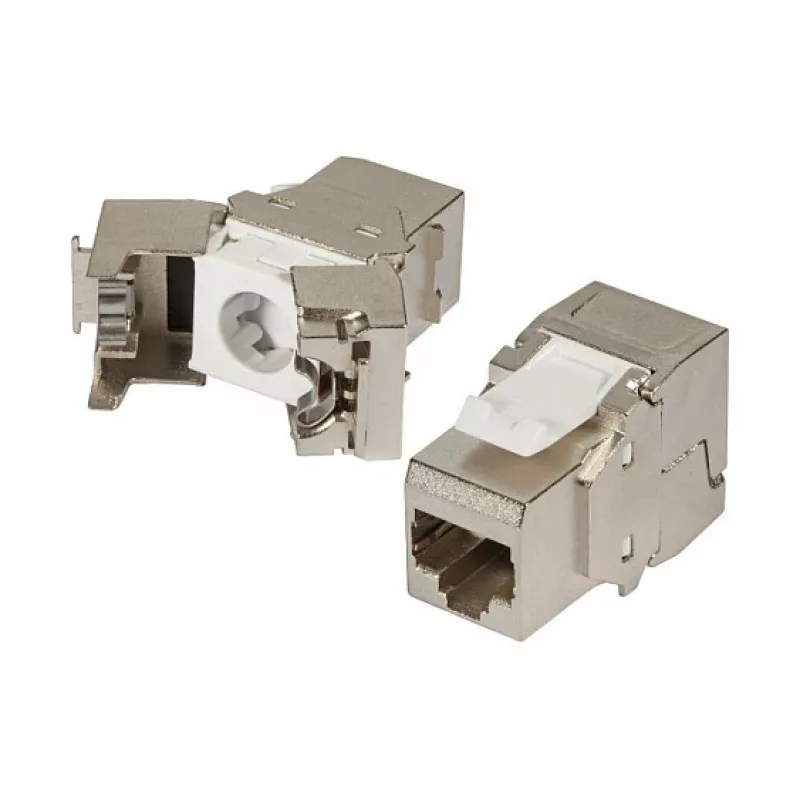

Moduł Keystone EFB Elektronik E-20072 Płaski Srebrny RJ-45

Ekranowane gniazdo keystone z odlewaną cynkową obudową i oddzielną zaślepką przeciwpyłową, przeznaczone do stosowania w systemach okablowania strukturalnego. Kompaktowy organizer żył obsługuje przewody o średnicach AWG 24/1 do AWG 22/1 i zapewnia zarządzanie parami zgodnie z kodami kolorystycznymi TIA 568A/B. Gniazdo obsługuje Power over Ethernet (PoE) i PoE+ zgodnie z IEEE 802.3af/at i nadaje się do montażu w panelach dystrybucyjnych i ramkach z otworem keystone (niekompatybilne z gniazdami UAE). W zestawie znajduje się odciążka z opaskami kablowymi do zabezpieczenia przewodu.

Zalety

Ekranowana odlewana cynkowa obudowa zapewnia zwiększoną ochronę przed zakłóceniami elektromagnetycznymi i wytrzymałość mechaniczną, a oddzielna zaślepka przeciwpyłowa utrzymuje obszar styków w czystości podczas przenoszenia i instalacji. Kompaktowy organizer żył upraszcza terminację przewodów AWG 24/1 do AWG 22/1, a wbudowane zarządzanie parami zapewnia prawidłowe okablowanie zgodnie z TIA 568A/B. Obsługa IEEE 802.3af/at umożliwia stosowanie z urządzeniami PoE i PoE+. Zintegrowana odciążka i punkty mocowania opasek kablowych pomagają zachować integralność przewodu i zmniejszają naprężenia na zakończeniach.

Kluczowe specyfikacje

• Materiał obudowy: odlew cynkowy, ekranowany
• Zaślepka przeciwpyłowa: oddzielna, zdejmowalna
• Obsługiwane średnice przewodów: AWG 24/1 – AWG 22/1
• Zarządzanie parami: kody kolorystyczne TIA 568A / TIA 568B
• Obsługa PoE: IEEE 802.3af (PoE) i IEEE 802.3at (PoE+)
• Montaż: otwór keystone w panelach dystrybucyjnych i ramkach (nie dla UAE)
• Odciążka: opaski kablowe w zestawie

Sposób użycia

Przygotuj przewód, zdejmując zewnętrzną osłonę, aby odsłonić pary, włóż żyły do kompaktowego organizera zgodnie z wymaganym kodem kolorystycznym TIA 568A lub 568B i zakończ pary w gnieździe keystone. Zatrzaśnij gniazdo w otworze keystone panelu lub ramki. Załóż oddzielną zaślepkę przeciwpyłową, gdy port nie jest używany. Zabezpiecz przewód za pomocą dostarczonej odciążki i opasek kablowych, aby zminimalizować naprężenia mechaniczne na zakończeniu. Przed uruchomieniem sprawdź ciągłość i okablowanie odpowiednim sprzętem testowym.
