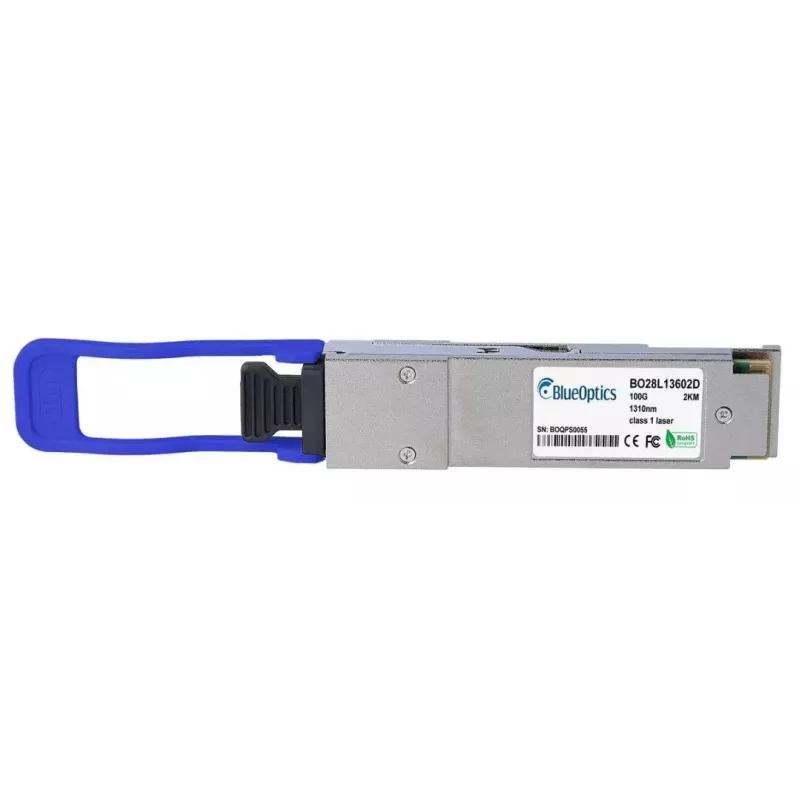

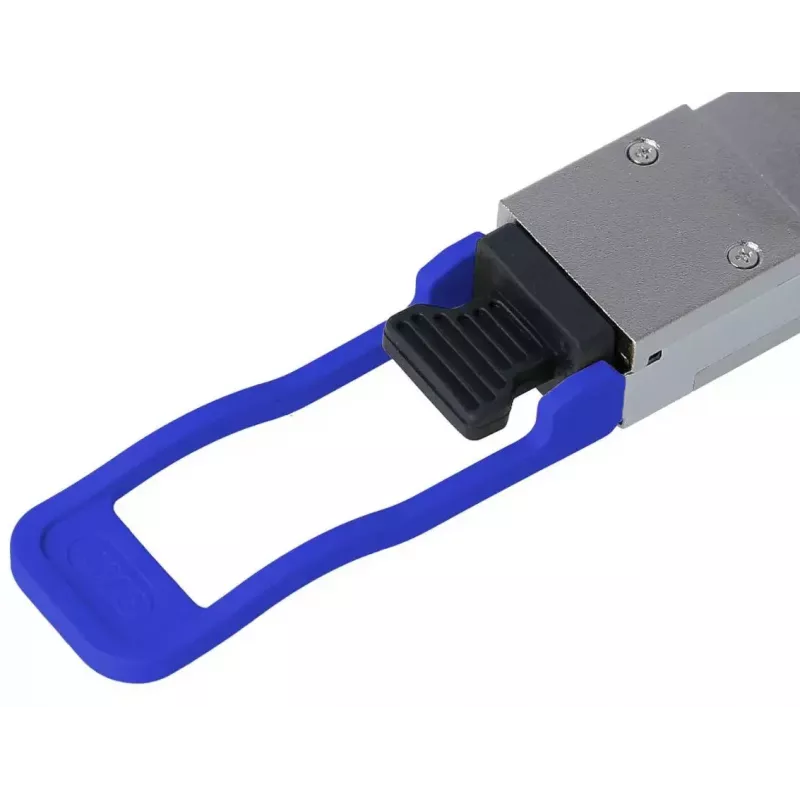

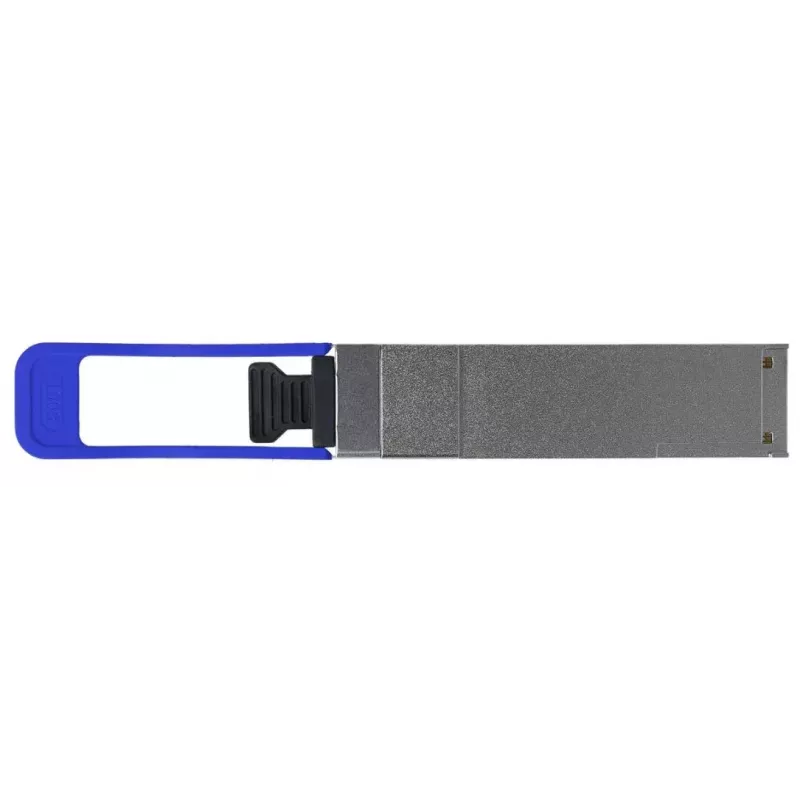

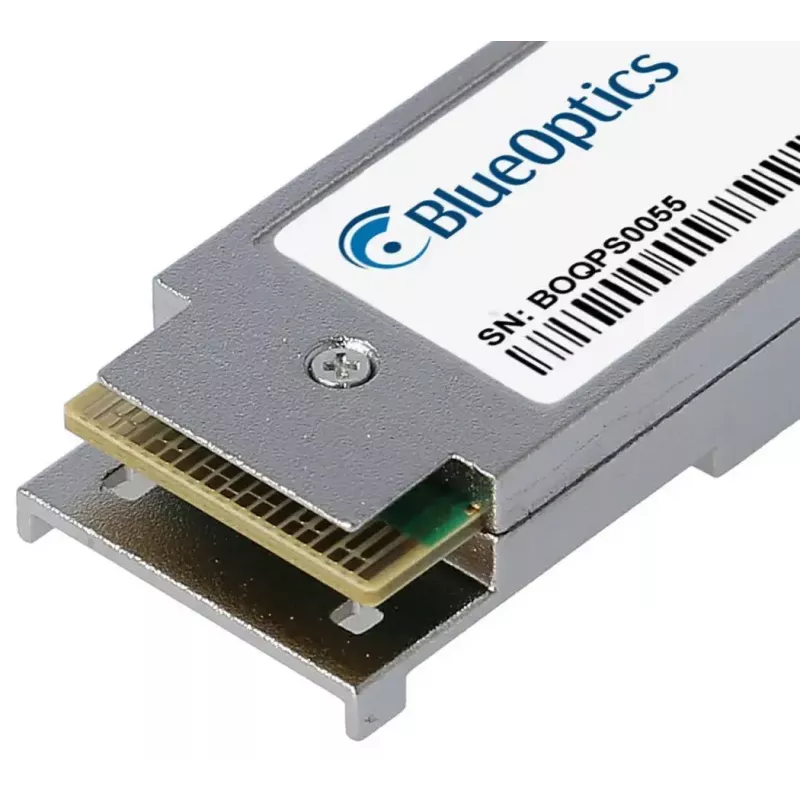

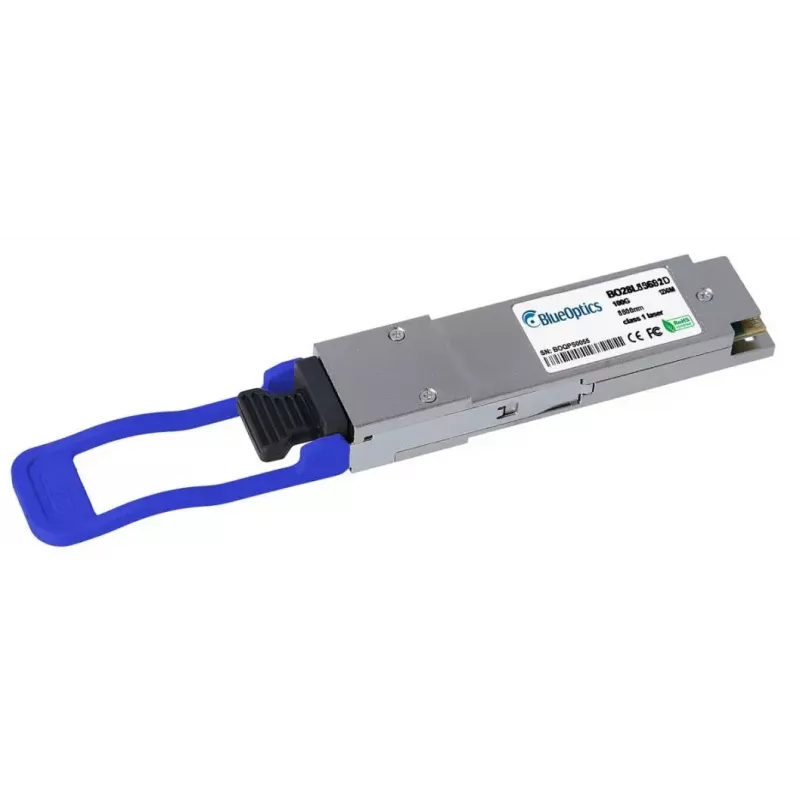

Moduł nadajnika-odbiornika QSFP BlueOptics QSFP-100G-CLR4-BO światłowodowy 2000m

BlueOptics QSFP-100G-CLR4-BO to światłowodowy moduł nadajnika-odbiornika QSFP28 zaprojektowany do szybkiej transmisji danych 100G przez światłowód jednomodowy. Wykonany z aluminiowej obudowy i ważący około 40 gramów, moduł ten obsługuje odległości łącza do 2000 metrów i wykorzystuje interfejs LC Duplex zgodny z konwencjami MSA. Moduł implementuje standard optyczny 100GBASE-CWDM4 i zawiera kanały nadajnika oraz odbiornika z multipleksacją CWDM długości fali dla łącznej przepustowości 100 Gbit/s.

Zalety

Moduł oferuje wydajność 100G w kompaktowej obudowie QSFP28 i jest kompatybilny ze sprzętem obsługującym optykę 100GBASE-CWDM4. Jego aluminiowa obudowa zapewnia trwałość mechaniczną i odprowadzanie ciepła, a lekka konstrukcja ułatwia gęste rozmieszczenie w środowiskach centrów danych i operatorskich. Wsparcie diagnostyki cyfrowej umożliwia monitorowanie parametrów optycznych i elektrycznych w czasie rzeczywistym, gdy sprzęt hosta obsługuje DDM/DOM.

Zastosowanie

• Łącza uplink w centrach danych i połączenia spine-leaf
• Wysokowydajne platformy przełączające i routujące
• Sieci pamięci masowych i połączenia serwerowe o dużej przepustowości
• Szkieletowe łącza operatorskie i kampusowe do 2 km

Specyfikacja kluczowa

• Format: QSFP28 (nadajnik-odbiornik QSFP)
• Standard optyczny: 100GBASE-CWDM4
• Typ światłowodu: światłowód jednomodowy (SMF)
• Złącze: LC Duplex
• Maksymalna odległość transmisji: do 2000 metrów
• Materiał obudowy: aluminium
• Waga: około 0,04 kg
• Cyfrowe monitorowanie diagnostyczne (DDM/DOM): obsługiwane, gdy sprzęt hosta zapewnia dostęp

Sposób użycia

Zainstaluj QSFP-100G-CLR4-BO w kompatybilnym porcie QSFP28, postępując zgodnie z procedurami wkładania i wyjmowania dostawcy sprzętu hosta, aby uniknąć uszkodzeń ESD lub mechanicznych. Podłącz kable krosowe jednomodowe LC Duplex między nadajnikami-odbiornikami lub do panelu krosowego, zapewniając właściwą polaryzację i czystość światłowodów. Sprawdź, czy urządzenie hosta jest skonfigurowane do akceptacji optyki 100GBASE-CWDM4 i sprawdź stan łącza oraz diagnostykę za pomocą interfejsu zarządzania przełącznika lub routera. Jeśli informacje DDM/DOM są dostępne, użyj ich do monitorowania napięcia zasilania, prądu polaryzacji lasera, mocy nadawania, mocy odbioru i temperatury modułu.

Zalecenia

Używaj wysokiej jakości jednomodowych kabli krosowych LC i utrzymuj czyste złącza światłowodowe, aby osiągnąć znamionowy zasięg 2000 m i niezawodną wydajność. Potwierdź kompatybilność z docelową platformą przełączającą lub routującą i włącz diagnostykę cyfrową w systemie hosta, aby wspierać zdalne monitorowanie. W przypadku gęstych wdrożeń zapewnij odpowiednie chłodzenie portów i postępuj zgodnie z wytycznymi dostawcy dotyczącymi obsługi hot-plug.
