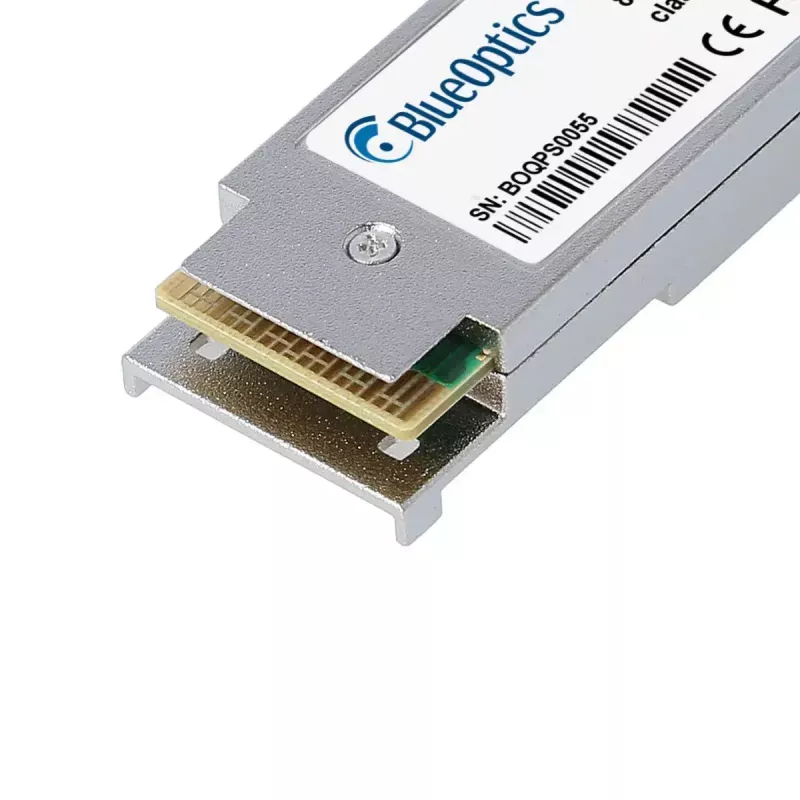

Moduł nadajnika-odbiornika QSFP BlueOptics QSFP-40G-SR4-MM850-H-BO 40000 Mbit/s

Moduł nadajnika-odbiornika QSFP BlueOptics QSFP-40G-SR4-MM850-H-BO został zaprojektowany do łączy światłowodowych 40GBASE-SR4. Obsługuje maksymalną szybkość przesyłu danych 40000 Mbit/s przez światłowód wielomodowy i wykorzystuje złącze MTP/MPO. Kompaktowy srebrny moduł waży około 20 g i jest przeznaczony do szybkich połączeń na krótkie odległości do 150 m w połączeniu z odpowiednim okablowaniem wielomodowym i kompatybilnym sprzętem.

Zalety

Ten nadajnik-odbiornik QSFP jest zgodny ze specyfikacjami mechanicznymi i optycznymi MSA dla pracy 40GBASE-SR4 i zapewnia interoperacyjną łączność MPO/MTP dla równoległych systemów światłowodów wielomodowych. Moduł integruje elementy nadawcze i odbiorcze 850 nm odpowiednie dla Ethernetu i powiązanych protokołów szybkich oraz obsługuje cyfrowe monitorowanie diagnostyczne (DDM/DOM) umożliwiające podgląd w czasie rzeczywistym napięcia zasilania, prądu polaryzacji lasera, mocy optycznej i temperatury. Zbudowany ze standardowych komponentów nadajnik-odbiornik jest zoptymalizowany pod kątem przewidywalnego czasu eksploatacji i stabilnej wydajności optycznej w sieciach centrów danych i przedsiębiorstw.

Zastosowanie

Kluczowe dane techniczne

Sposób użycia

Zainstaluj moduł BlueOptics QSFP-40G-SR4-MM850-H-BO w dowolnym kompatybilnym gnieździe QSFP, postępując zgodnie z instrukcjami producenta platformy hosta dotyczącymi nadajników-odbiorników z możliwością wymiany podczas pracy. Podłącz moduł do zespołu światłowodu wielomodowego MPO/MTP spełniającego wymaganą specyfikację włókna (odpowiednio OM3/OM4) i zapewnij prawidłową polaryzację oraz wyrównanie złącza. Skonfiguruj port hosta do pracy 40G i zweryfikuj negocjację łącza za pomocą interfejsu zarządzania przełącznika lub routera. Monitoruj stan modułu i parametry optyczne za pomocą interfejsu DDM/DOM, jeśli jest obsługiwany przez urządzenie hosta.

Zalecenia

Używaj certyfikowanych wielomodowych kabli krosowych i kabli magistralnych MPO/MTP, utrzymuj złącza w czystości i sprawdź, czy sprzęt hosta obsługuje funkcje 40GBASE-SR4 i DDM/DOM. Aby uzyskać najlepszą wydajność, wybierz światłowód wielomodowy OM3 lub OM4 dla łączy zbliżających się do maksymalnej odległości 150 m i postępuj zgodnie z wytycznymi producenta dotyczącymi zarządzania kablami i czyszczenia złączy.
