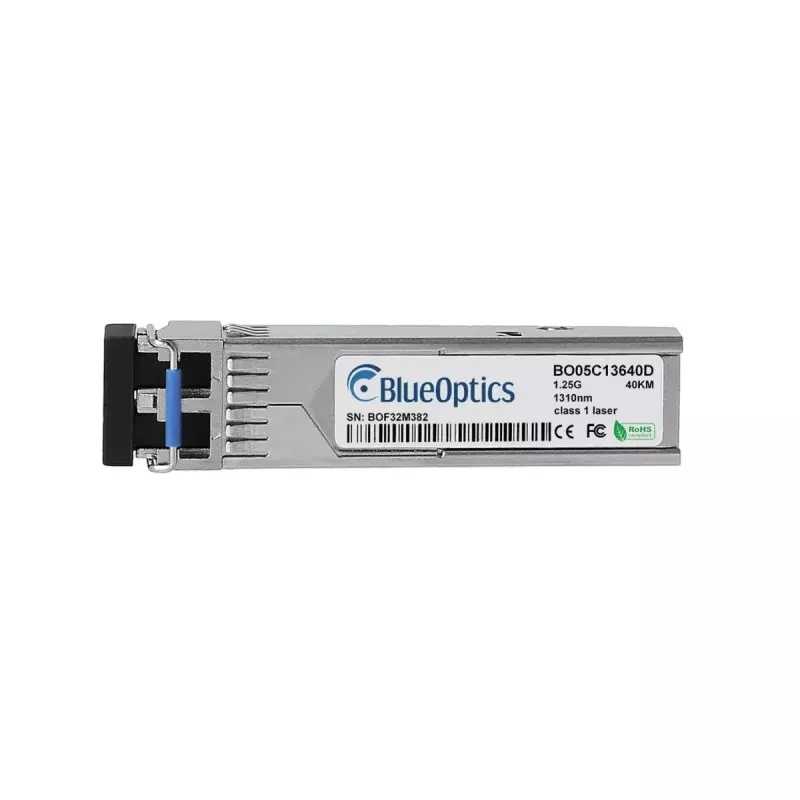

Moduł nadajnika-odbiornika SFP BlueOptics SFP-GLX-LCI-40E-BO 1250 Mbit/s 1310 nm

Moduł nadajnika-odbiornika światłowodowego SFP BlueOptics SFP-GLX-LCI-40E-BO został zaprojektowany do łączy jednomodowych z maksymalną szybkością transmisji danych 1250 Mbit/s i roboczą długością fali 1310 nm. Umieszczony w metalowej obudowie i zasilany napięciem 3,3 V, moduł wykorzystuje złącze duplex LC i waży około 3 g. Jest zgodny ze standardem MSA i nadaje się do montażu w portach SFP przełączników, routerów i innych urządzeń sieciowych obsługujących optykę 1000BASE-LH.

Zalety

Moduł zapewnia optyczną transmisję klasy Gigabit przez światłowód jednomodowy z jednoczesnymi kanałami nadawczymi i odbiorczymi za pośrednictwem interfejsu duplex LC. Metalowa obudowa zapewnia stabilność mechaniczną i odprowadzanie ciepła, a niewielka obudowa SFP umożliwia elastyczne rozmieszczenie w obudowach i kompaktowych urządzeniach. Zgodność z wymiarami MSA i powszechnymi specyfikacjami optycznymi zapewnia interoperacyjność z szeroką gamą sprzętu sieciowego. Niska waga i standardowe zasilanie 3,3 V upraszczają instalację i integrację.

Zastosowanie

• Łącza światłowodowe jednomodowe do odległości równoważnych wielomodowym dla zastosowań 1000BASE-LH
• Łącza uplink Gigabit między przełącznikami oraz między przełącznikiem a routerem
• Łączność pamięci masowej i serwerów w sieciach centrów danych lub kampusowych
• Wymienne lub zapasowe moduły SFP w sprzęcie zgodnym z MSA

Kluczowe specyfikacje

• Typ interfejsu: SFP (small form-factor pluggable)
• Maksymalna szybkość transmisji danych: 1250 Mbit/s (1,25 Gbit/s)
• Długość fali optycznej: 1310 nm (TX i RX)
• Złącze: LC duplex
• Typ światłowodu: światłowód jednomodowy
• Materiał obudowy: metal
• Napięcie robocze: 3,3 V
• Waga: ok. 3 g

Sposób użycia

Włóż moduł BlueOptics SFP-GLX-LCI-40E-BO do kompatybilnego gniazda SFP w urządzeniu sieciowym, gdy urządzenie jest włączone, lub zgodnie z instrukcją producenta dotyczącą wymiany podczas pracy. Podłącz jednomodowe kable krosowe LC duplex do gniazda LC modułu, zachowując prawidłową orientację TX/RX. Sprawdź diody LED łącza/aktywności na urządzeniu hosta i zweryfikuj parametry interfejsu w interfejsie zarządzania urządzeniem. Jeśli host obsługuje diagnostykę cyfrową (DDM/DOM), włącz lub odczytaj odpowiednie rejestry, aby monitorować parametry w czasie rzeczywistym, takie jak napięcie zasilania, prąd polaryzacji lasera, optyczna moc wyjściowa/wejściowa i temperatura.

Zalecenia

Używaj jednomodowych kabli krosowych LC duplex i upewnij się, że złącza i porty światłowodowe są czyste przed podłączeniem, aby zachować jakość sygnału. Sprawdź, czy urządzenie hosta obsługuje optykę 1000BASE-LH, a jeśli wymagane jest zdalne monitorowanie, czy DDM/DOM jest obsługiwane zarówno przez moduł, jak i hosta. Aby zapewnić długoterminową niezawodność, unikaj nadmiernych naprężeń mechanicznych transceivera i postępuj zgodnie z zasadami ochrony ESD podczas instalacji i usuwania.
