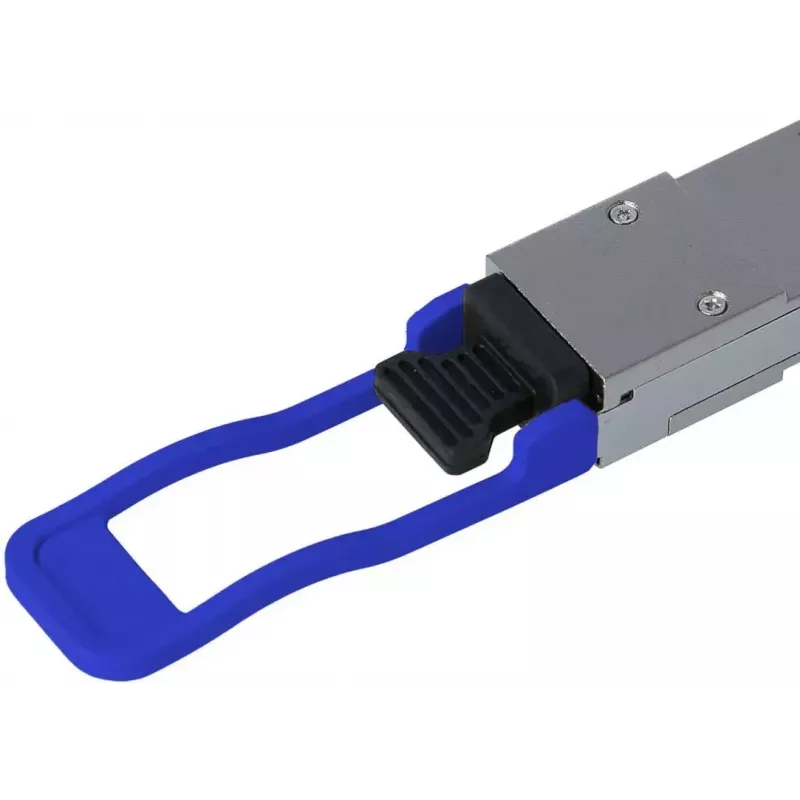

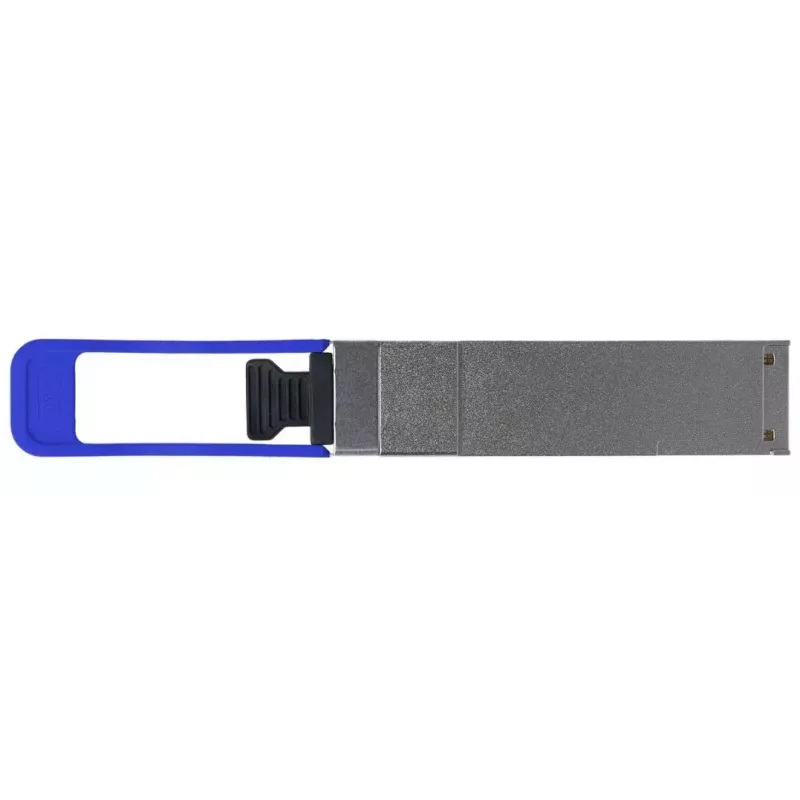

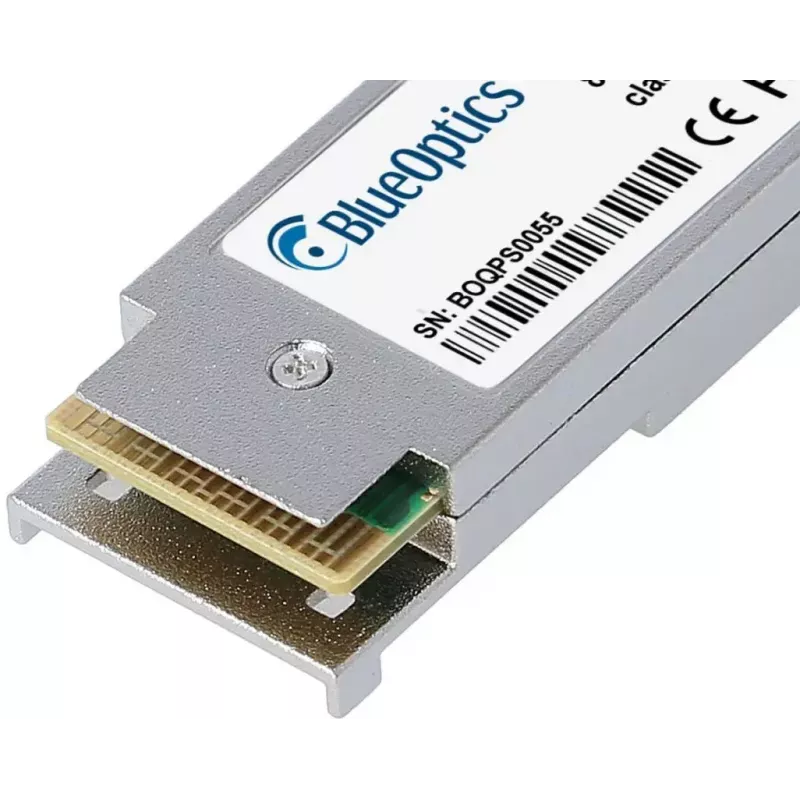

Moduł nadajnika-odbiornika światłowodowego BlueOptics ET6401-LR4-BO QSFP 10000 m

BlueOptics ET6401-LR4-BO QSFP 10000 m to moduł nadajnika-odbiornika światłowodowego kompatybilny z 40GBASE-LR4, przeznaczony do łączy jednomodowych na duże odległości do 10 000 metrów. Umieszczony w lekkiej aluminiowej obudowie i ważący zaledwie 20 g, ten nadajnik-odbiornik QSFP wykorzystuje łączność LC duplex i obsługuje optyczną transmisję danych z szybkością 40 Gbps za pomocą kanałów nadawczych i odbiorczych opartych na CWDM. Został zbudowany zgodnie ze standardami formatu MSA QSFP i jest przeznaczony do stosowania w sprzęcie sieciowym obsługującym optykę LR4 QSFP.

Zalety

Moduł zapewnia łączność optyczną dalekiego zasięgu z niską podatnością na zakłócenia elektromagnetyczne, właściwą dla łączy światłowodowych jednomodowych. Zbudowany zgodnie ze standardami MSA, wyposażony jest w optykę CWDM umożliwiającą niezawodne multipleksowanie długości fal i obsługuje cyfrowe monitorowanie diagnostyczne (DDM/DOM) dla parametrów w czasie rzeczywistym, takich jak napięcie zasilania, prąd polaryzacji lasera, moc nadawania/odbioru i temperatura. Aluminiowa obudowa oferuje wytrzymałość mechaniczną przy jednoczesnym zachowaniu minimalnej masy, co jest istotne w instalacjach o dużej gęstości.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Włóż nadajnik-odbiornik QSFP do zgodnego portu QSFP w urządzeniu hosta, gdy urządzenie jest wyłączone, lub postępując zgodnie z procedurą hot-plug dostawcy hosta. Podłącz jednomodowe kable krosowe LC duplex do portów LC nadajnika-odbiornika, zwracając uwagę na orientację nadawania/odbioru. Sprawdź, czy urządzenie hosta rozpoznaje moduł i, jeśli to możliwe, włącz lub odczytaj parametry DDM/DOM, aby monitorować stan łącza. Używaj odpowiednich paneli krosowych światłowodowych lub połączeń bezpośrednich, aby osiągnąć określony zasięg i wydajność.

Zalecenia

Upewnij się, że sprzęt hosta i oprogramowanie jawnie obsługują moduły LR4 QSFP oraz DDM/DOM, jeśli wymagana jest diagnostyka. Używaj światłowodu jednomodowego i wysokiej jakości kabli krosowych LC duplex, utrzymuj złącza w czystości i weryfikuj budżet mocy łącza dla tras zbliżających się do 10 km. W celu zapewnienia interoperacyjności przetestuj moduł na swojej platformie przed wdrożeniem na dużą skalę.
