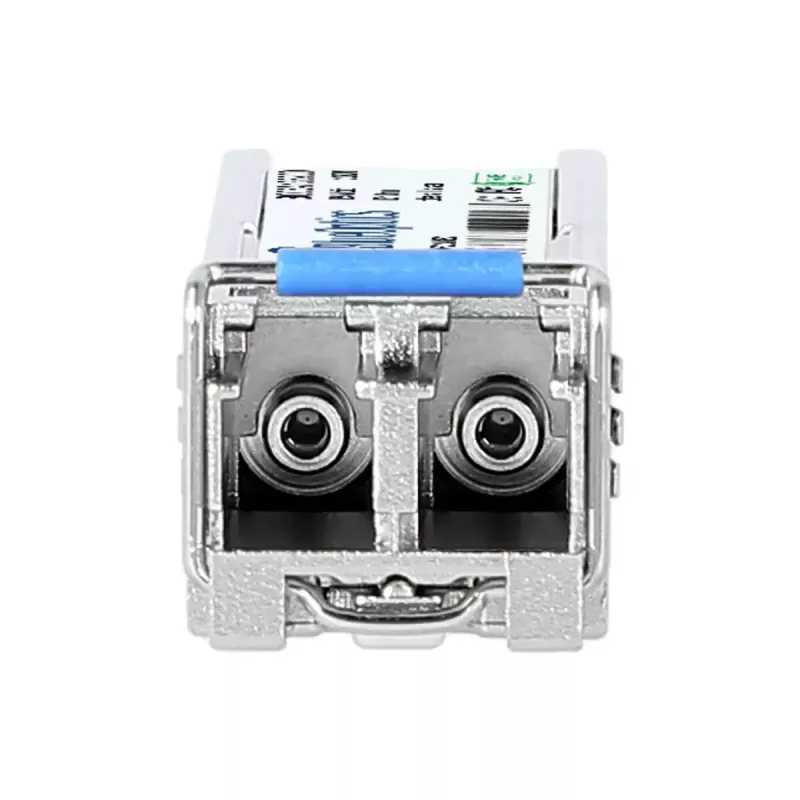

Moduł nadajnika-odbiornika światłowodowego BlueOptics TRX100037-BO SFP LC Aluminium

Moduł nadajnika-odbiornika światłowodowego BlueOptics TRX100037-BO SFP LC Aluminium jest przeznaczony do jednomodowych łączy optycznych. Jest zgodny ze standardem formatu MSA SFP, wyposażony w złącze duplex LC i aluminiową obudowę, waży około 20 g. Moduł obsługuje tryb 100BASE-LX z długością fali nadawania i odbioru 1310 nm i jest przeznaczony do szybkiej transmisji danych po włóknie jednomodowym na odległość do około 20 km.

Zalety

Moduł zapewnia zgodność elektryczną i mechaniczną według MSA z szeroką gamą urządzeń sieciowych akceptujących nadajniki-odbiorniki w formacie SFP. Aluminiowa obudowa oferuje kompaktową, lekką formę odpowiednią do gęstych instalacji. Jednomodowa optyka 1310 nm umożliwia niezawodne połączenia dalekiego zasięgu z odpornością na zakłócenia elektromagnetyczne, a konstrukcja wspiera diagnostykę cyfrową do monitorowania parametrów pracy, jeśli sprzęt hosta udostępnia funkcje DDM/DOM.

Zastosowanie

• Łącza Ethernet dalekiego zasięgu po włóknie jednomodowym
• Połączenia między przełącznikami, routerami i systemami pamięci masowej
• Rozbudowa i konserwacja sieci wymagająca zgodności z MSA SFP
• Środowiska wymagające niskiej podatności na zakłócenia elektromagnetyczne

Kluczowe specyfikacje

• Format: SFP (Small Form-factor Pluggable)
• Złącze: duplex LC
• Tryb optyczny: włókno jednomodowe
• Długość fali: 1310 nm (TX i RX)
• Obsługiwany protokół: 100BASE-LX Ethernet (kompatybilność aplikacji do ~155 Mb/s)
• Maksymalny zasięg: około 20 km (jednomodowe, w zależności od włókna i budżetu mocy)
• Materiał obudowy: aluminium
• Waga: ~0.02 kg
• DDM/DOM: obsługiwane, gdy sprzęt hosta udostępnia interfejs

Sposób użycia

Włóż moduł SFP do kompatybilnego portu SFP w urządzeniu sieciowym aż do zatrzaśnięcia. Podłącz jednomodowe kable krosowe duplex LC do modułu, zachowując prawidłową orientację TX/RX. Sprawdź status łącza na urządzeniu hosta i włącz wymaganą konfigurację interfejsu dla trybu 100BASE-LX. Jeśli potrzebna jest diagnostyka cyfrowa, włącz lub sprawdź interfejs DDM/DOM przez system zarządzania hosta, aby odczytać parametry takie jak napięcie zasilania, prąd polaryzacji lasera, moc optyczną i temperaturę, pod warunkiem że host obsługuje te funkcje.

Zalecenia

Używaj certyfikowanych jednomodowych kabli krosowych LC i utrzymuj czyste czoła złączy, aby zapewnić optymalną wydajność. Potwierdź zgodność sprzętu hosta z modułami SFP innych producentów i sprawdź, czy urządzenie obsługuje DDM/DOM, jeśli wymagane jest monitorowanie. Unikaj nadmiernego zginania kabli światłowodowych i eksploatuj moduł w zakresie temperatur i mocy zalecanym przez producenta, określonym przez system hosta.
