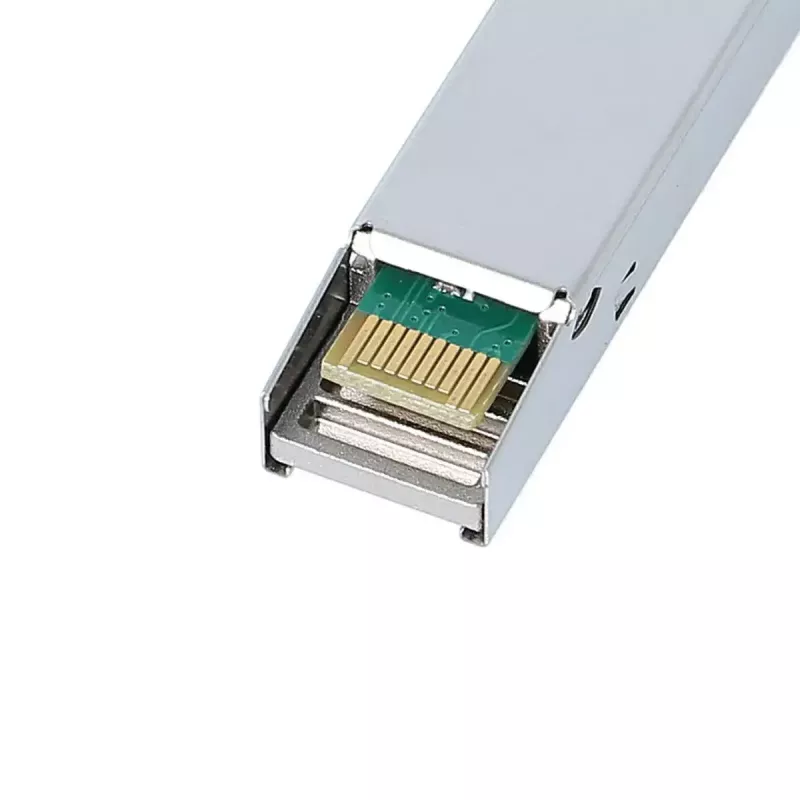

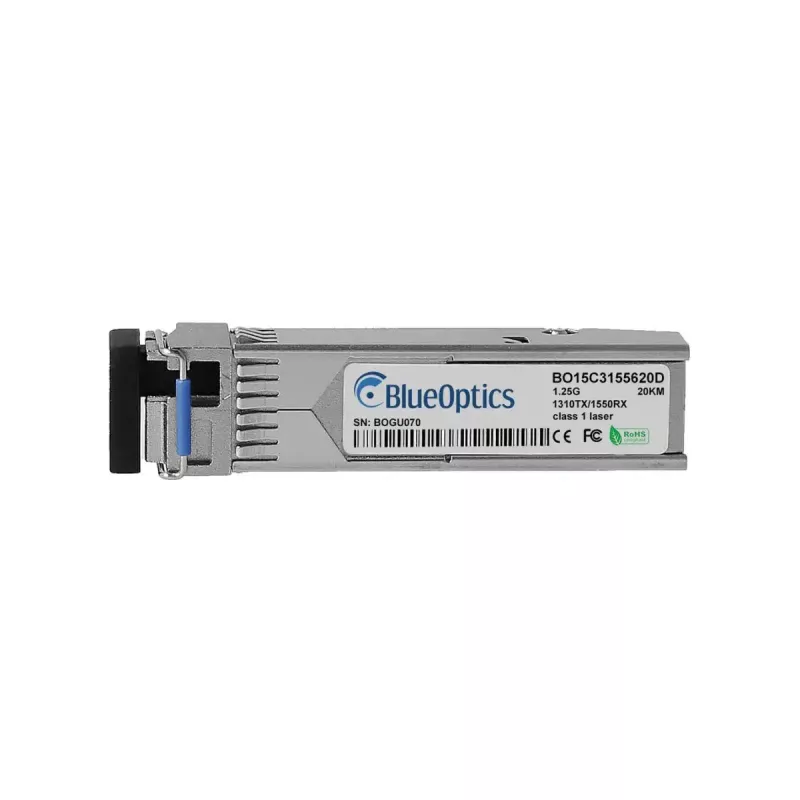

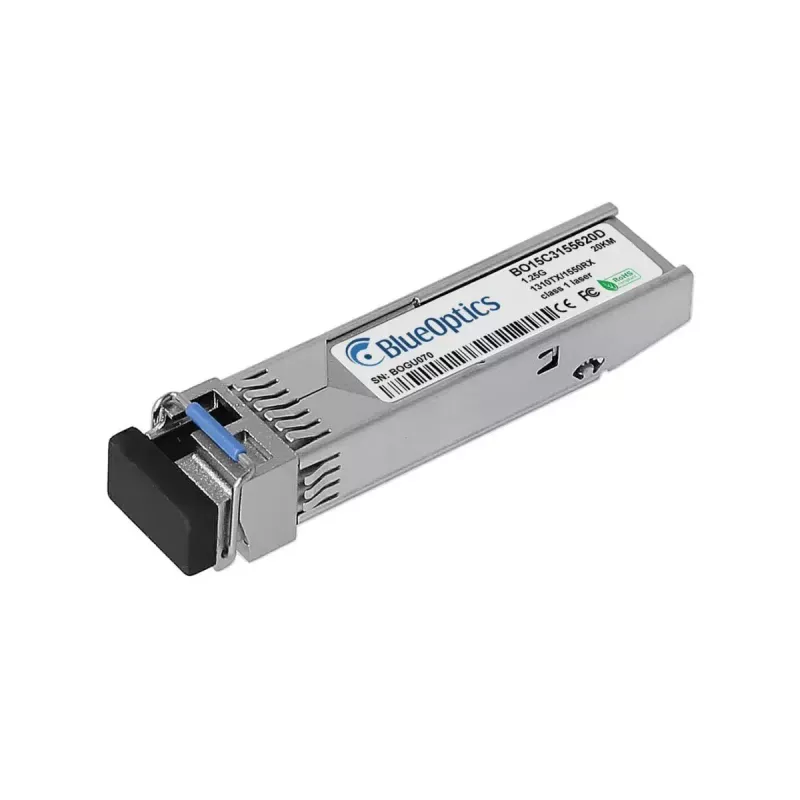

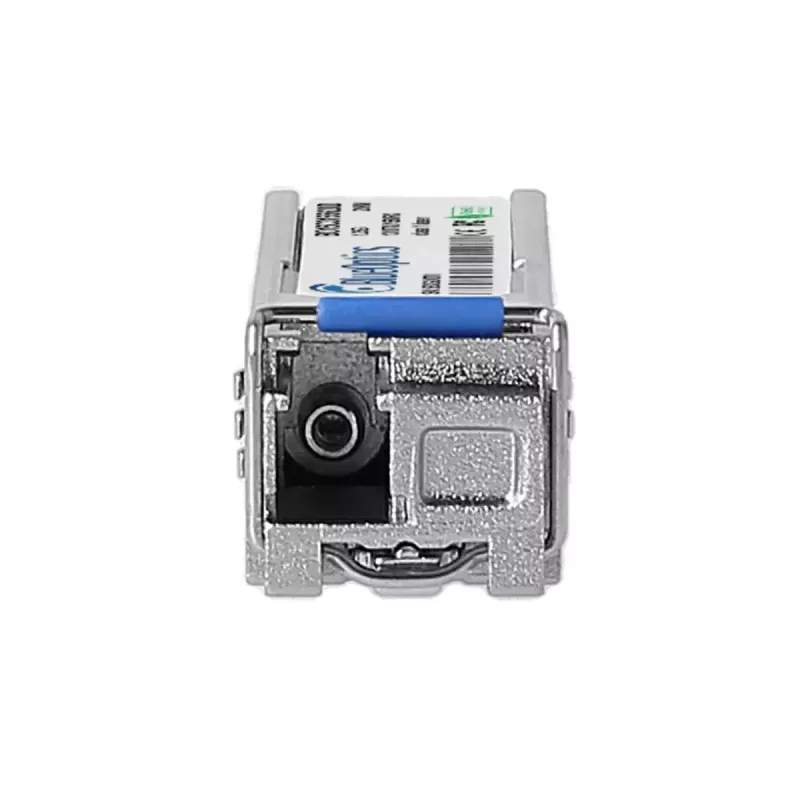

Moduł nadajnika SFP BlueOptics SFPGLX10B13-w-BO 1250 Mbit/s

Moduł nadajnika światłowodowego BlueOptics SFPGLX10B13-w-BO to urządzenie SFP przeznaczone do łączy jednomodowych z maksymalną szybkością transmisji danych 1250 Mbit/s. Umieszczony w srebrnej metalowej obudowie SFP i ważący 20 g moduł spełnia wymogi mechanicznego formatu MSA i wykorzystuje złącze LC simplex do połączenia optycznego. Obsługuje pracę 1000BASE-BX-U z oddzielnymi długościami fali nadajnika i odbiornika do jednokierunkowej, dwukierunkowej transmisji pojedynczym włóknem na odległość do 20 km przy użyciu odpowiedniego włókna jednomodowego.

Zalety

Ten nadajnik oferuje kompaktowy format SFP, który zapewnia interoperacyjność ze sprzętem zgodnym z MSA i zmniejsza zajmowaną powierzchnię w przełącznikach i routerach. Moduł umożliwia jednomodową, dwukierunkową transmisję optyczną z wykorzystaniem dedykowanych długości fal nadawczych i odbiorczych, realizując pełny dupleks po jednym włóknie. Zbudowany zgodnie ze standardami branżowymi obsługuje popularne protokoły, takie jak Ethernet i Fibre Channel over Ethernet, a także oferuje cyfrowe monitorowanie diagnostyczne, o ile sprzęt hosta je wspiera, umożliwiając podgląd kluczowych parametrów w czasie rzeczywistym.

Zastosowania

• Rozbudowa lub przedłużanie łączy sieciowych jednomodowych w przełącznikach i routerach
• Połączenia między sprzętem telekomunikacyjnym a centrami danych na odległości do 20 km
• Łącza Fibre Channel over Ethernet oraz SDH/SONET wymagające nadajników 1,25 Gbit/s
• Wymiana modułów SFP zgodnych z MSA w systemach akceptujących kompatybilną optykę

Kluczowe parametry

• Interfejs: SFP (small form-factor pluggable)
• Maksymalna szybkość transmisji danych: 1250 Mbit/s (1,25 Gbit/s)
• Tryb optyczny: Włókno jednomodowe (SMF)
• Złącze: LC simplex
• Typ transmisji: Dwukierunkowa (oddzielne długości fali TX i RX, 1310 nm / 1550 nm)
• Typowy zasięg: Do 20 km (w zależności od włókna i budżetu łącza)
• Kolor obudowy: Srebrna metalowa obudowa
• Waga: 20 g
• Obsługa cyfrowego monitorowania diagnostycznego (DDM/DOM), gdy host wspiera SFF-8472
• Elektryczne, mechaniczne i funkcjonalne zachowanie zgodne z MSA

Jak używać

Włóż moduł BlueOptics SFPGLX10B13-w-BO do wolnego portu SFP kompatybilnego przełącznika, routera lub urządzenia sieciowego, gdy urządzenie hosta jest zasilane zgodnie z wytycznymi producenta. Podłącz jednomodowy kabel krosowy LC do modułu i połącz go z odpowiadającym nadajnikiem po stronie zdalnej, zachowując prawidłową orientację dla długości fal TX i RX. Sprawdź stan łącza i prędkość na urządzeniu hosta, a jeśli jest dostępne, użyj interfejsu DDM/DOM do monitorowania napięcia zasilania, prądu polaryzacji lasera, mocy wyjściowej, mocy wejściowej i temperatury. Postępuj zgodnie z instrukcjami producenta sprzętu dotyczącymi podłączania na gorąco i środków ostrożności przed wyładowaniami elektrostatycznymi.

Zalecenia

Używaj wysokiej jakości jednomodowych przewodów krosowych LC i czyść czoła złączy przed połączeniem, aby zapewnić optymalną transmisję sygnału. Upewnij się, że sprzęt hosta obsługuje 1000BASE-BX-U, a jeśli potrzebujesz diagnostyki cyfrowej, że urządzenie udostępnia DDM/DOM. Aby zapewnić niezawodną długoterminową pracę, unikaj zginania włókna poniżej minimalnego promienia gięcia i utrzymuj warunki eksploatacji w granicach środowiskowych określonych przez dostawcę systemu.
