Moduł nadajnika światłowodowego ALLNET ALL4750-INDU

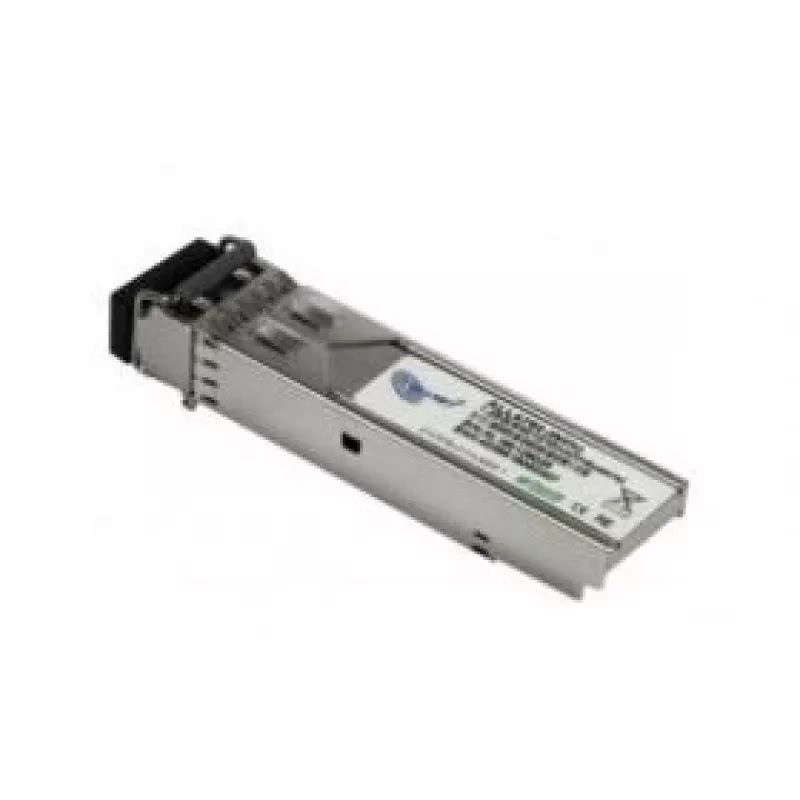

ALLNET ALL4750-INDU to srebrny moduł nadajnika światłowodowego SFP, który obsługuje przepływność do 1000 Mbit/s i działa przy długości fali 850 nm. Zaprojektowany do montażu w standardowych gniazdach SFP, zapewnia łączność optyczną przez światłowód wielomodowy za pomocą złącza LC i nadaje się do zastosowań Ethernet, telekomunikacyjnych i Fibre Channel wymagających krótkiego zasięgu łączy optycznych.

Zalety

Ten moduł SFP integruje laser VCSEL 850 nm i fotodetektor PIN w kompaktowej obudowie SFP ze złączem LC, oferując odległości transmisji do 550 m przez światłowód wielomodowy 50/125 µm. Wymaga pojedynczego zasilania +3,3 V, zapewnia wejścia/wyjścia danych kompatybilne z LVPECL oraz charakteryzuje się niską emisją EMI i zwiększoną ochroną ESD. Moduł jest zgodny z normą bezpieczeństwa laserowego IEC-60825 oraz wymaganiami RoHS.

Zastosowanie

• Łącza Ethernet krótkiego zasięgu (do 1 Gbit/s)
• Sprzęt telekomunikacyjny wymagający łączności światłowodowej wielomodowej
• Łącza Fibre Channel przez światłowód wielomodowy

Kluczowe specyfikacje

• Interfejs: SFP ze złączem LC
• Długość fali: 850 nm (VCSEL)
• Maksymalna przepływność: 1000 Mbit/s
• Maksymalny zasięg: do 550 m na MMF 50/125 µm
• Zasilanie: pojedyncze +3,3 V
• Wejścia/wyjścia danych: kompatybilne z LVPECL
• Bezpieczeństwo i zgodność: bezpieczeństwo laserowe IEC-60825, zgodność z RoHS

Sposób użycia

Włóż ALLNET ALL4750-INDU do kompatybilnego gniazda SFP w przełączniku, klatce nadajnika lub konwerterze mediów, upewniając się, że złącze optyczne LC jest prawidłowo podłączone do patchcordu światłowodowego wielomodowego. Zasil urządzenie hosta standardowym napięciem +3,3 V przez gniazdo SFP. Skonfiguruj sprzęt sieciowy hosta do pracy 1 Gbit/s i sprawdź stan łącza za pomocą diod LED urządzenia lub interfejsu zarządzania. Aby uzyskać optymalną wydajność, upewnij się, że typ światłowodu to MMF 50/125 µm, a złącza są czyste i nieuszkodzone.

Zalecenia

Używaj ze standardowym światłowodem wielomodowym 50/125 µm i złączami LC; przed podłączeniem oczyść złącza, nie przekraczaj określonego maksymalnego zasięgu 550 m i przestrzegaj zasad bezpieczeństwa IEC-60825 podczas obsługi nadajników optycznych.
