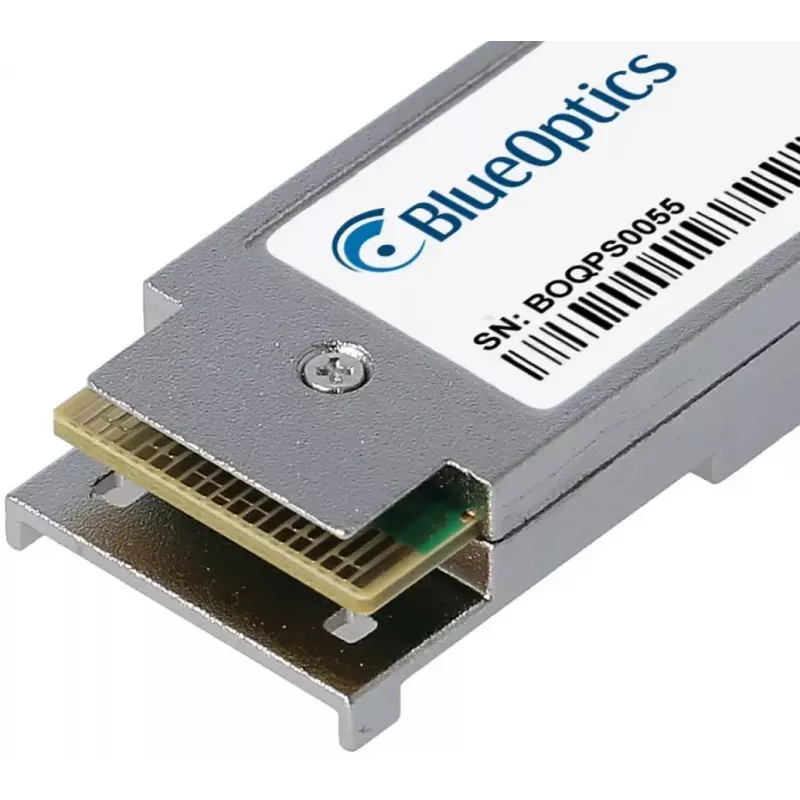

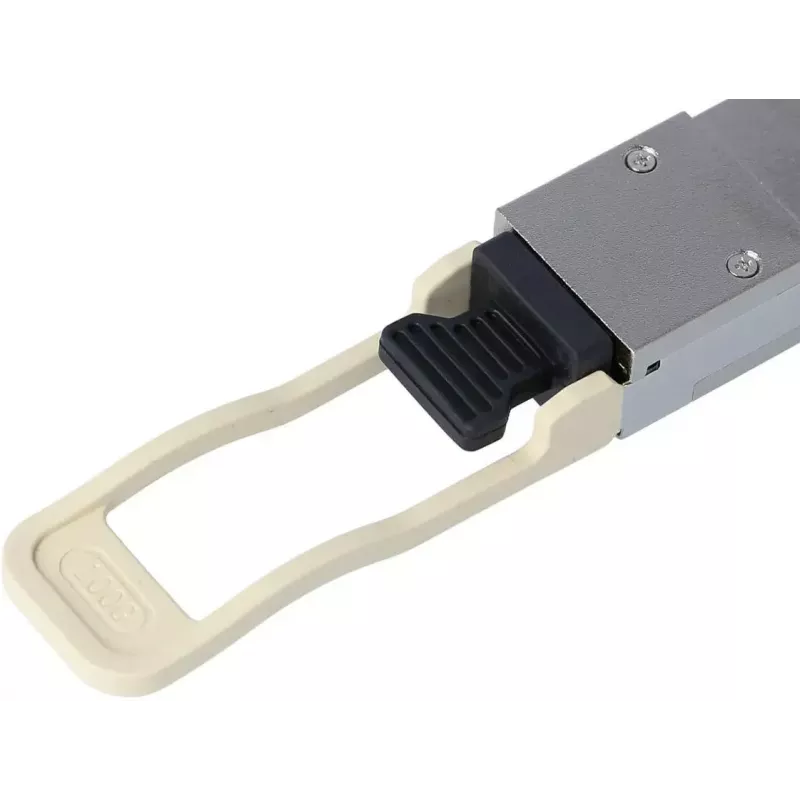

Moduł nadawczo-odbiorczy QSFP BlueOptics QSFP-100G-SR4-AL-BO światłowodowy MPO

BlueOptics QSFP-100G-SR4-AL-BO to światłowodowy moduł nadawczo-odbiorczy QSFP28 zaprojektowany do transmisji danych 100G po światłowodzie wielomodowym. Posiada złącze MPO/MTP oraz aluminiową obudowę, zapewniając kompaktowe i lekkie rozwiązanie (ok. 40 g) do szybkich łączy krótkiego zasięgu w centrach danych i sieciach korporacyjnych. Moduł implementuje optykę 100GBASE-SR4 z długością fali 850 nm dla kanałów nadawczych i odbiorczych oraz jest kompatybilny z systemami obsługującymi moduły QSFP28 SR4.

Zalety

Moduł zapewnia łączną przepustowość 100 Gbit/s przy użyciu czterech równoległych linii 25 Gbit/s i umożliwia transmisję optyczną po światłowodzie wielomodowym ze złączem MPO, co upraszcza okablowanie o dużej gęstości. Aluminiowa obudowa zapewnia mechaniczną wytrzymałość przy zachowaniu niskiej wagi. Konstrukcja jest zgodna z powszechnymi konwencjami formatu MSA QSFP28, co gwarantuje interoperacyjność ze sprzętem obsługującym standardowe moduły SR4 QSFP28. Wbudowany cyfrowy monitoring diagnostyczny (DDM/DOM) umożliwia raportowanie w czasie rzeczywistym parametrów elektrycznych i optycznych, jeśli sprzęt hosta to obsługuje.

Zastosowanie

• Połączenia Ethernet 100G krótkiego zasięgu w centrach danych (przełącznik-przełącznik lub przełącznik-sieć szkieletowa)
• Agregacja sieciowa o wysokiej wydajności i architektury spine-leaf
• Połączenia między serwerami a pamięciami masowymi wymagające łączy światłowodowych wielomodowych

Kluczowe specyfikacje

• Interfejs: QSFP28 (rodzina nadajników QSFP)
• Standard: 100GBASE-SR4 przez światłowód wielomodowy
• Złącze: MPO/MTP
• Długość fali: 850 nm (nadawanie i odbiór)
• Łączna szybkość transmisji danych: 100 Gbit/s (4 × 25 Gbit/s linie)
• Materiał obudowy: aluminium (kolor produktu: aluminiowy)
• Waga: około 0,04 kg

Sposób użycia

Zainstaluj QSFP-100G-SR4-AL-BO w kompatybilnym slocie QSFP28, postępując zgodnie z procedurami wkładania i wyjmowania producenta urządzenia hosta. Użyj wielomodowego patchcordu światłowodowego MPO/MTP lub kasety, aby połączyć nadajnik z odległym punktem końcowym lub panelem krosowym. Upewnij się, że urządzenie hosta obsługuje moduły 100GBASE-SR4 QSFP28 i, jeśli to wymagane, włącz lub zweryfikuj obsługę DDM/DOM do monitorowania w czasie rzeczywistym. Przestrzegaj standardowych środków ostrożności ESD i zapewnij prawidłową polaryzację kabla oraz typ światłowodu (wielomodowy) dla oczekiwanej wydajności łącza.

Zalecenia

Używaj światłowodu wielomodowego OM3/OM4 dla najlepszej wydajności 100G na krótkim zasięgu i postępuj zgodnie z wytycznymi dostawcy sprzętu dotyczącymi maksymalnej odległości łącza. Zweryfikuj kompatybilność z oprogramowaniem przełącznika lub routera i, jeśli to możliwe, przetestuj nadajnik w swoim środowisku przed wdrożeniem, aby potwierdzić interoperacyjność i oczekiwane charakterystyki łącza.
