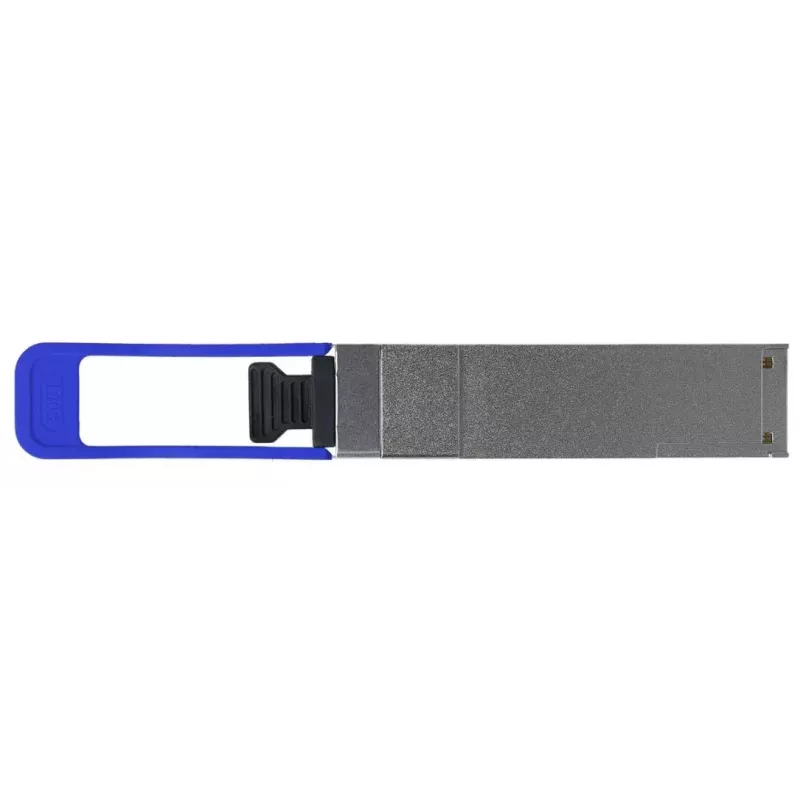

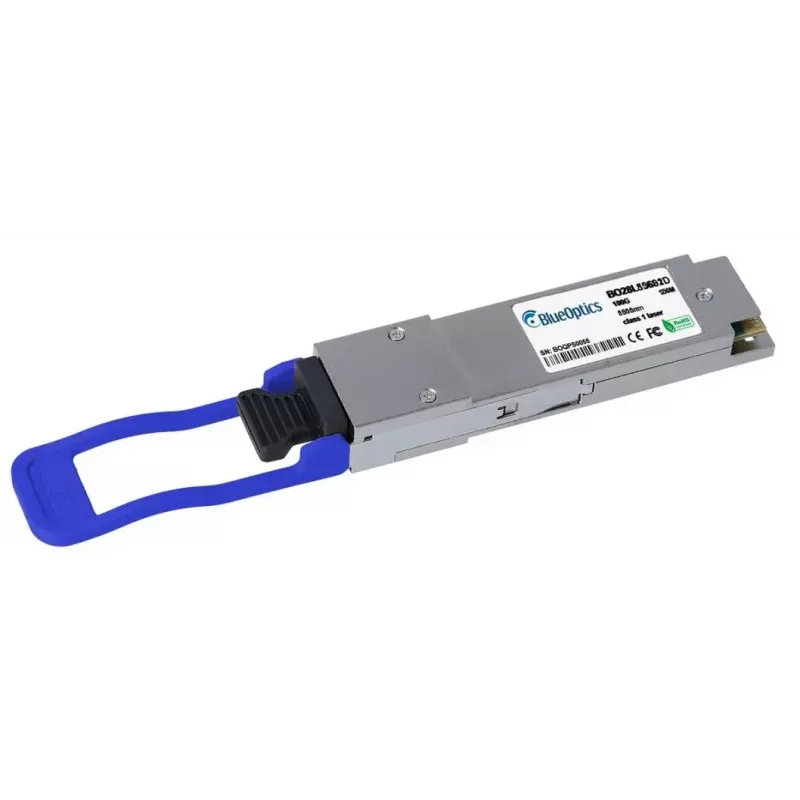

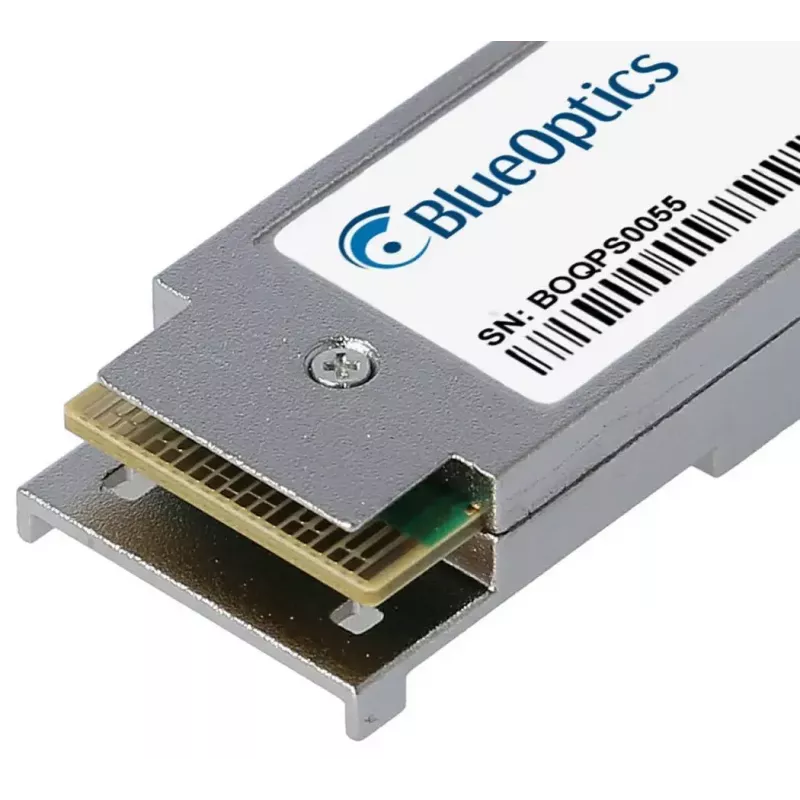

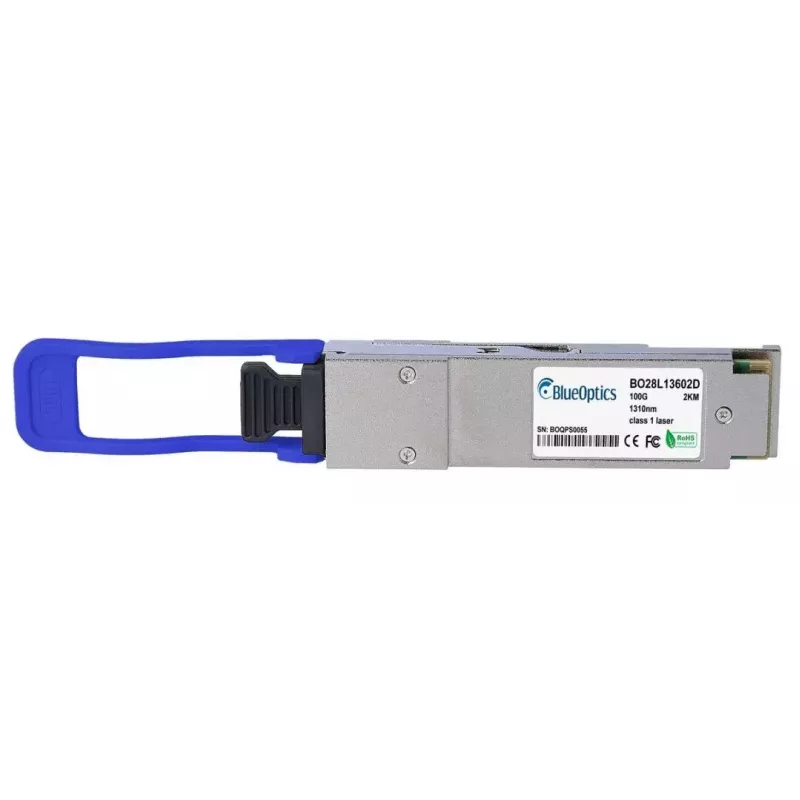

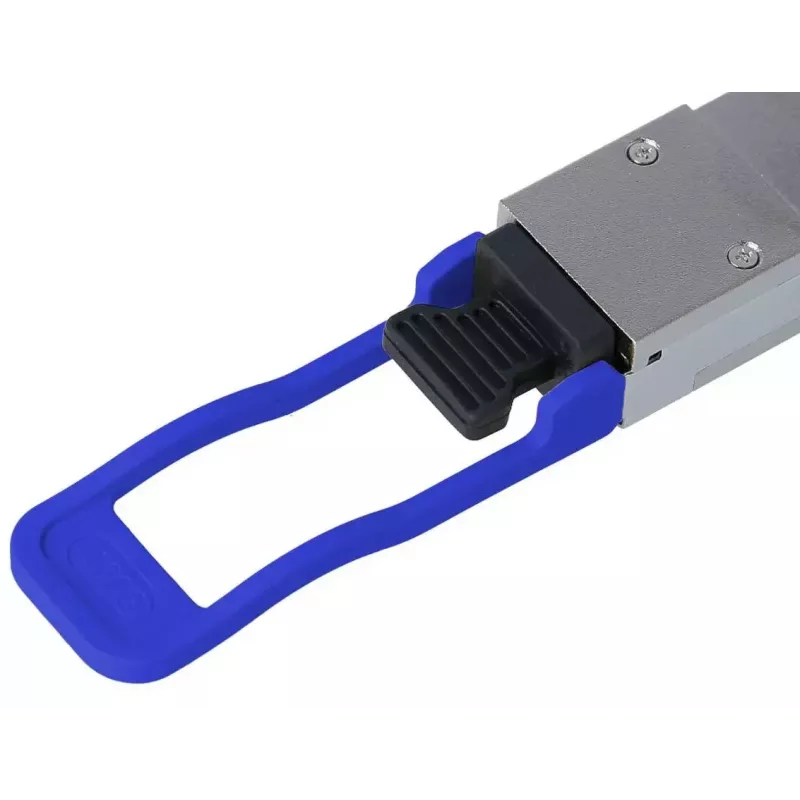

Moduł nadawczo-odbiorczy QSFP28 BlueOptics 02311MNN-BO 2000m

Moduł nadawczo-odbiorczy QSFP28 BlueOptics 02311MNN-BO to kompatybilny z 100GBASE-CWDM4 optyczny moduł nadawczo-odbiorczy przeznaczony do szybkich łączy światłowodowych jednomodowych o zasięgu do 2000 metrów. Umieszczony w aluminiowej obudowie i ważący około 40 gramów moduł wykorzystuje interfejs QSFP28 z łącznością LC duplex i jest zgodny z wytycznymi MSA w zakresie kompatybilności mechanicznej i elektrycznej. Obsługuje jednoczesne kanały nadawcze i odbiorcze z multipleksowaniem długości fali CWDM i nadaje się do zastosowań Ethernet, Fibre Channel over Ethernet oraz SDH/SONET do 100 Gb/s.

Zalety

Moduł oferuje fizyczną wytrzymałość aluminiowego korpusu połączoną z lekką konstrukcją ułatwiającą obsługę i instalację. Zgodność ze specyfikacjami MSA zapewnia interoperacyjność z głównymi platformami sieciowymi obsługującymi równoważne moduły QSFP28 100GBASE-CWDM4. Zintegrowana diagnostyka cyfrowa (DDM/DOM) dostarcza w czasie rzeczywistym parametry operacyjne, takie jak napięcie zasilania, prąd polaryzacji lasera, wyjściowa moc nadawcza, wejściowa moc odbiorcza i temperatura, co upraszcza monitorowanie i rozwiązywanie problemów.

Zastosowanie

• Połączenia 100 Gb/s między przełącznikami centrum danych a urządzeniami agregacyjnymi przez światłowód jednomodowy
• Szybkie połączenia dla routerów, systemów pamięci masowej i urządzeń równoważących obciążenie
• Łącza metropolitalne i kampusowe wymagające zasięgu do 2 km z kanałami opartymi na CWDM
• Środowiska wymagające zdalnej diagnostyki i monitorowania łącza przez DDM/DOM

Kluczowe specyfikacje

• Typ interfejsu: QSFP28
• Współczynnik kształtu: Optyczny moduł nadawczo-odbiorczy QSFP28
• Obsługa protokołów: 100GBASE‑CWDM4 (do 100 Gb/s)
• Typ włókna: Światłowód jednomodowy
• Złącze: LC duplex
• Maksymalny zasięg: 2000 metrów
• Materiał obudowy: Aluminium
• Waga: ~0,04 kg
• Diagnostyka cyfrowa: DDM/DOM (zgodne z MSA)

Sposób użycia

Zainstaluj moduł nadawczo-odbiorczy QSFP28 w kompatybilnym porcie QSFP28 przełącznika, routera lub innego urządzenia sieciowego, postępując zgodnie z wytycznymi producenta dotyczącymi wymiany na gorąco i obsługi. Podłącz kabel krosowy światłowodu jednomodowego LC duplex między modułami nadawczo-odbiorczymi lub do panelu krosowego, upewniając się, że orientacja nadawania/odbioru jest prawidłowa. Zweryfikuj negocjację łącza i stan operacyjny za pomocą interfejsu zarządzania przełącznika lub urządzenia i użyj diagnostyki cyfrowej do monitorowania parametrów optycznych i temperatury. Przestrzegaj środków ostrożności ESD podczas obsługi modułów optycznych i unikaj zginania włókna poza zalecany promień, aby zachować integralność sygnału.

Zalecenia

Dla optymalnej wydajności używaj kabli krosowych światłowodu jednomodowego LC duplex i utrzymuj czyste powierzchnie czołowe złączy. Upewnij się, że sprzęt hosta obsługuje moduły QSFP28 100GBASE‑CWDM4 oraz DDM/DOM, jeśli wymagana jest zdalna diagnostyka. Dla długoterminowej niezawodności zaplanuj okresową kontrolę czystości złączy i monitoruj parametry DDM, aby wcześnie wykryć pogorszenie parametrów.
