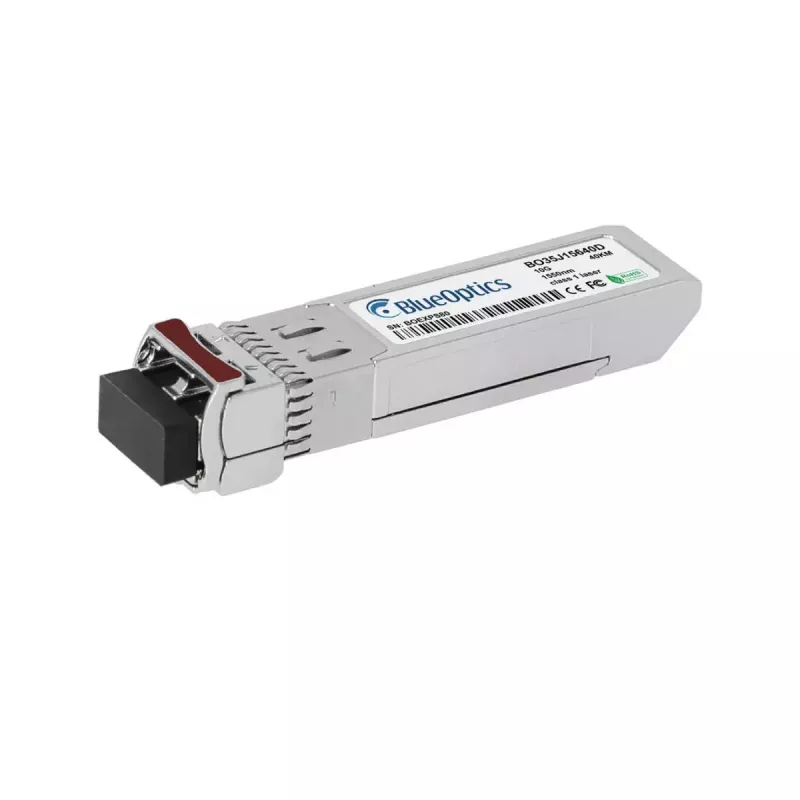

Moduł nadawczo-odbiorczy SFP BlueOptics SFP-10G-ER-QN-BO 10000 Mbit/s 1550 nm

BlueOptics SFP-10G-ER-QN-BO to moduł nadawczo-odbiorczy światłowodowy SFP+ przeznaczony do transmisji danych z szybkością 10 Gbit/s po włóknie jednomodowym na długości fali 1550 nm. Umieszczony w trwałej metalowej obudowie i zasilany napięciem 3,3 V, ten kompaktowy moduł ma lekką konstrukcję i optyczny interfejs duplex LC, który umożliwia połączenia dalekiego zasięgu oraz standardową instalację zgodną z MSA w sprzęcie sieciowym.

Zalety

Ten moduł nadawczo-odbiorczy SFP+ obsługuje standard 10GBASE-ER z jednoczesnym nadawaniem i odbieraniem na 1550 nm, zapewniając szybkie łącza dalekiego zasięgu. Moduł jest produkowany zgodnie ze standardami branżowymi MSA i jest wyposażony w cyfrowy monitoring diagnostyczny (DDM/DOM) umożliwiający podgląd w czasie rzeczywistym napięcia zasilania, prądu polaryzacji lasera, optycznej mocy wyjściowej i wejściowej oraz temperatury. Metalowa obudowa i znormalizowany format zapewniają mechaniczną niezawodność, kompatybilność z szeroką gamą przełączników, routerów i systemów pamięci masowej oraz łatwą wymianę podczas pracy (hot-plug).

Zastosowanie

• Łącza Ethernet 10 Gbit/s dalekiego zasięgu po włóknie jednomodowym
• Łączenie przełączników, routerów i systemów pamięci masowej w centrach danych
• Aplikacje Fibre Channel over Ethernet (FCoE) oraz szybkie aplikacje SDH/SONET
• Modernizacje sieci wymagające modułów SFP+ zgodnych z MSA ze złączami duplex LC

Kluczowe specyfikacje

• Typ interfejsu: SFP+
• Maksymalna szybkość transmisji danych: 10000 Mbit/s (10 Gbit/s)
• Długość fali pracy: 1550 nm

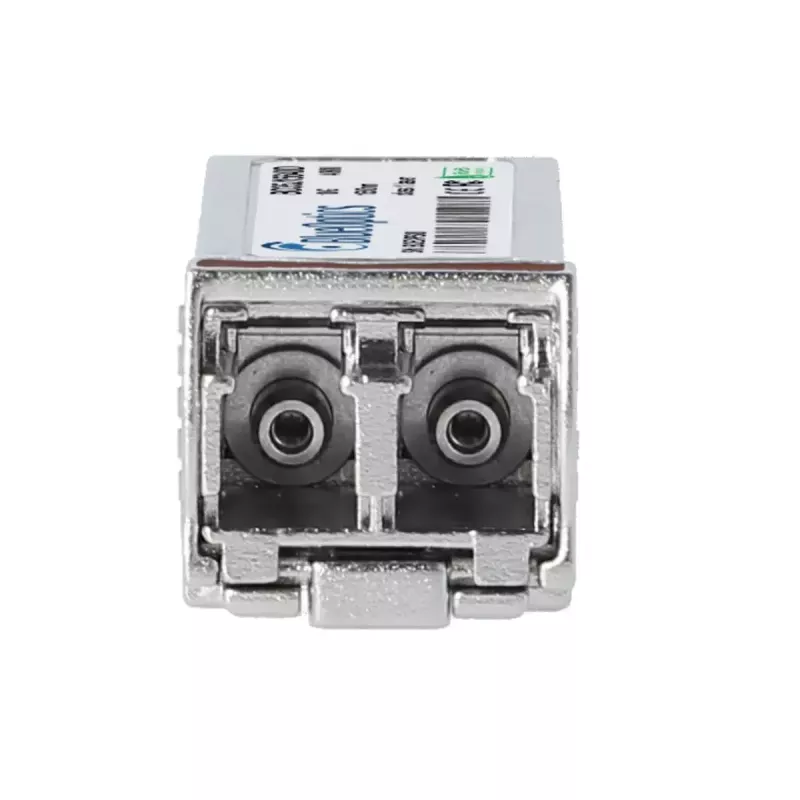

• Typ złącza: duplex LC
• Zasilanie: napięcie robocze 3,3 V
• Materiał/wykończenie produktu: metalowa obudowa, kolor srebrny
• Waga: około 3 g
• Diagnostyka cyfrowa: DDM/DOM (zgodny z MSA SFF-8472)

Jak używać

Zainstaluj moduł BlueOptics SFP-10G-ER-QN-BO w gnieździe SFP+ zgodnym z MSA w kompatybilnym sprzęcie sieciowym, gdy urządzenie gospodarza jest włączone, lub postępując zgodnie z procedurą hot-plug dostawcy. Podłącz jednomodowe kable krosowe duplex LC do portów nadawczych i odbiorczych modułu, zapewniając prawidłową polaryzację włókien. Zweryfikuj ustanowienie łącza i sprawdź wartości DDM z interfejsu zarządzania gospodarza, jeśli jest obsługiwany. Postępuj zgodnie z wytycznymi dostawcy sprzętu dotyczącymi ochrony przed wyładowaniami elektrostatycznymi (ESD), procedur wkładania/wyjmowania i kompatybilności oprogramowania sprzętowego podczas instalowania nadajników-odbiorników innych firm.

Zalecenia

Używaj wysokiej jakości jednomodowych kabli krosowych duplex LC oraz, jeśli to możliwe, paneli krosowych lub certyfikowanych łączy światłowodowych, aby osiągnąć określony zasięg i wydajność modułu. Potwierdź, że docelowy sprzęt obsługuje moduły SFP+ 10GBASE-ER oraz DDM/DOM, jeśli wymagana jest zdalna diagnostyka. W przypadku krytycznych łączy zweryfikuj budżet optyczny i, w razie potrzeby, zastosuj tłumiki, aby uniknąć przeciążenia odbiornika i zapewnić stabilne poziomy sygnału.
