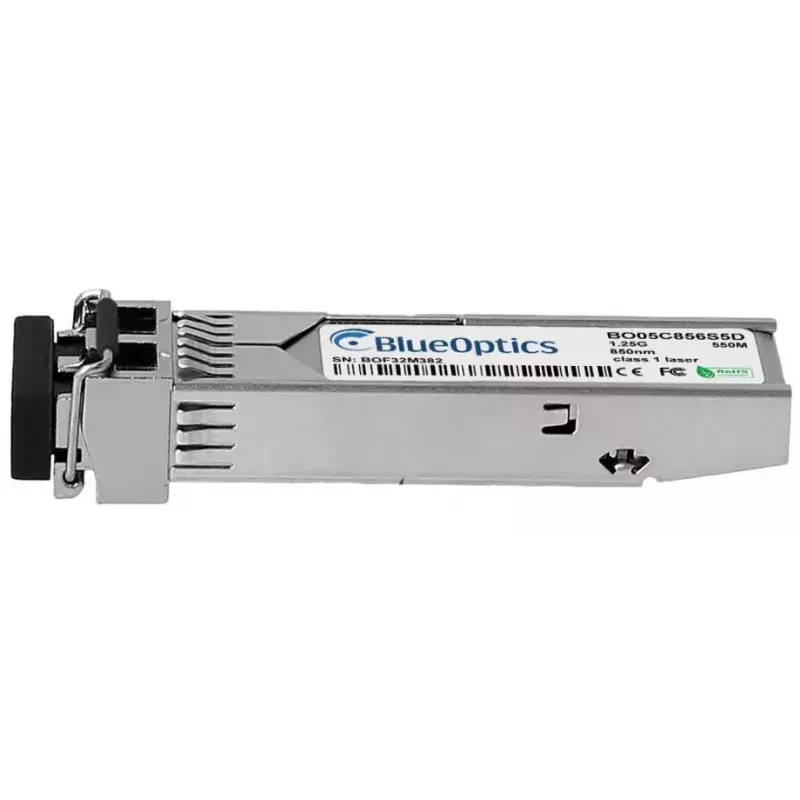

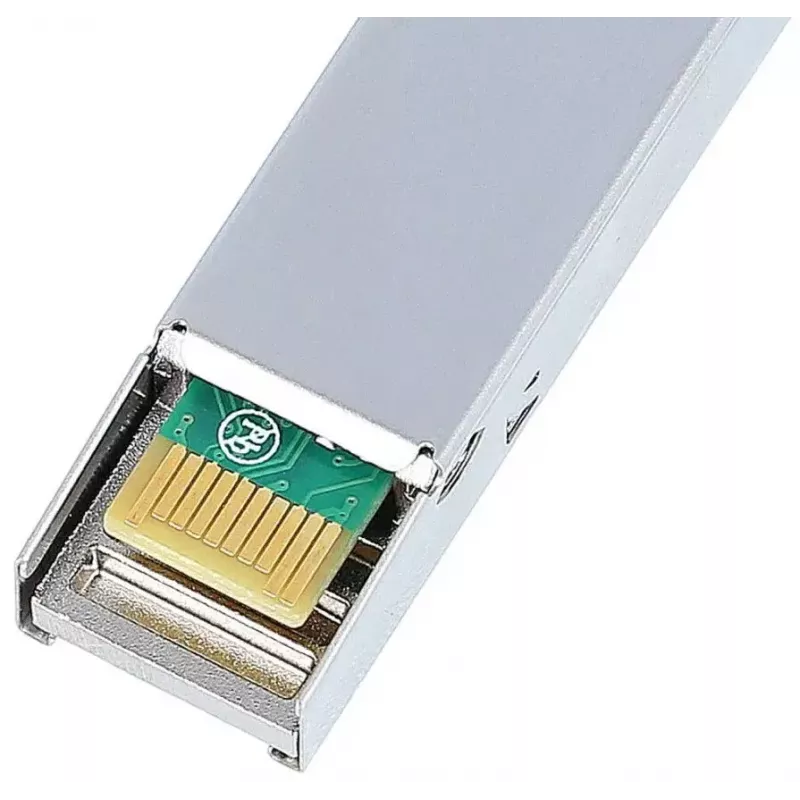

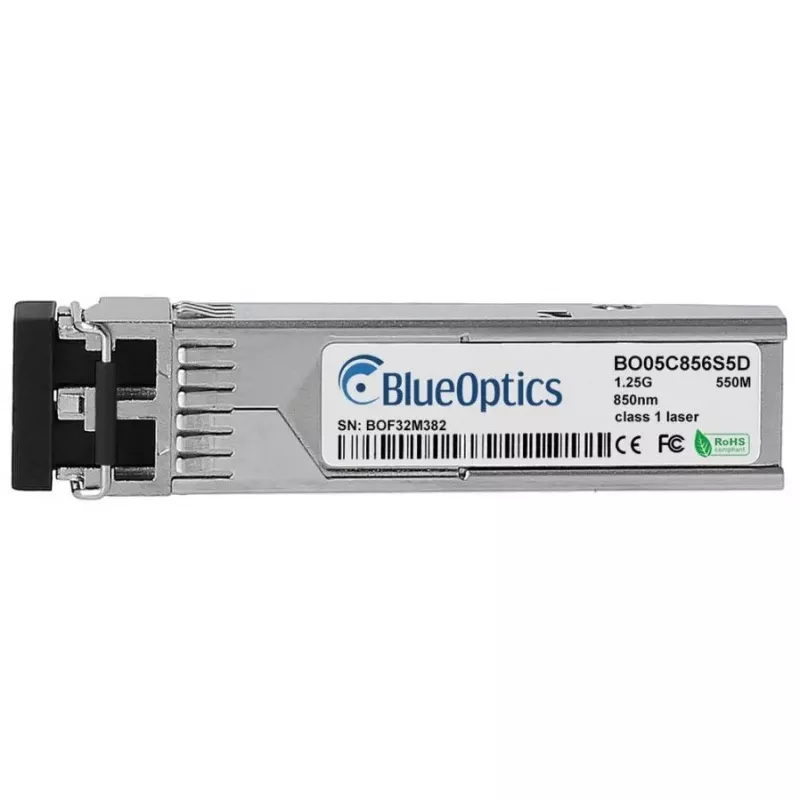

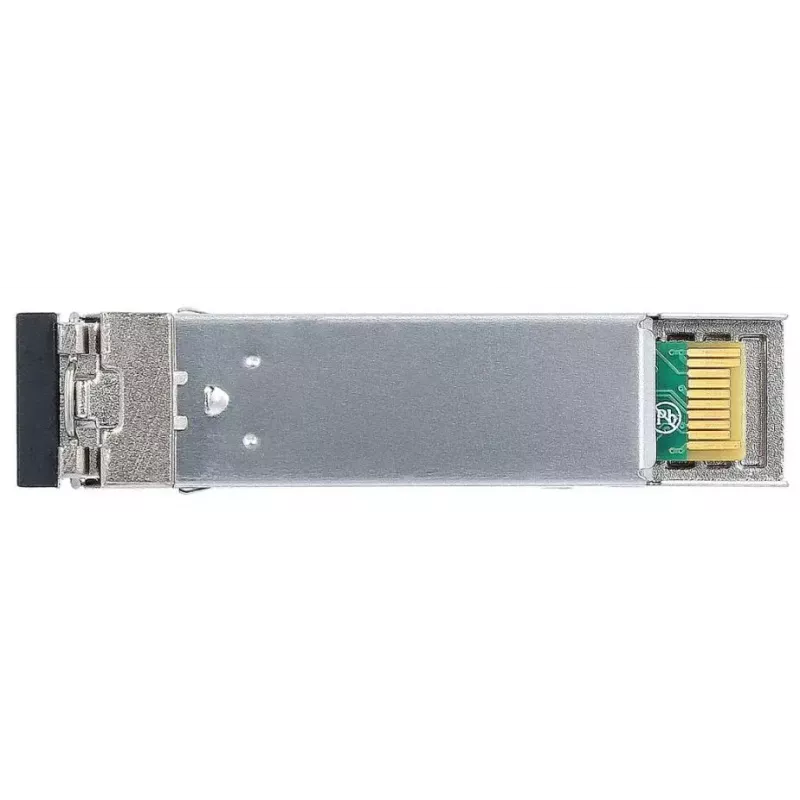

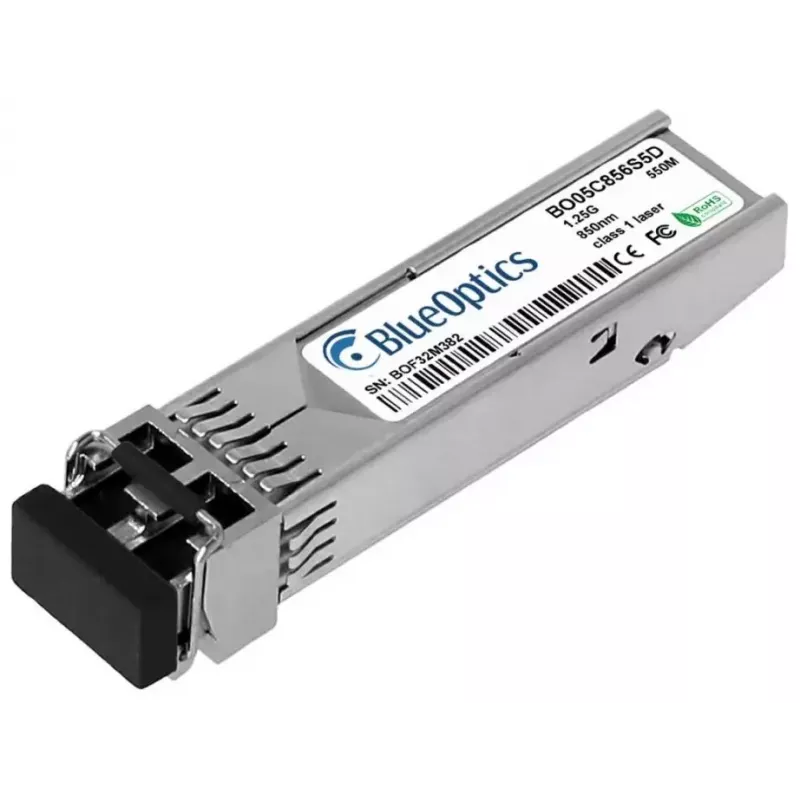

Moduł nadawczo-odbiorczy SFP BlueOptics SFP-4200-BO 1250 Mbit/s 850 nm

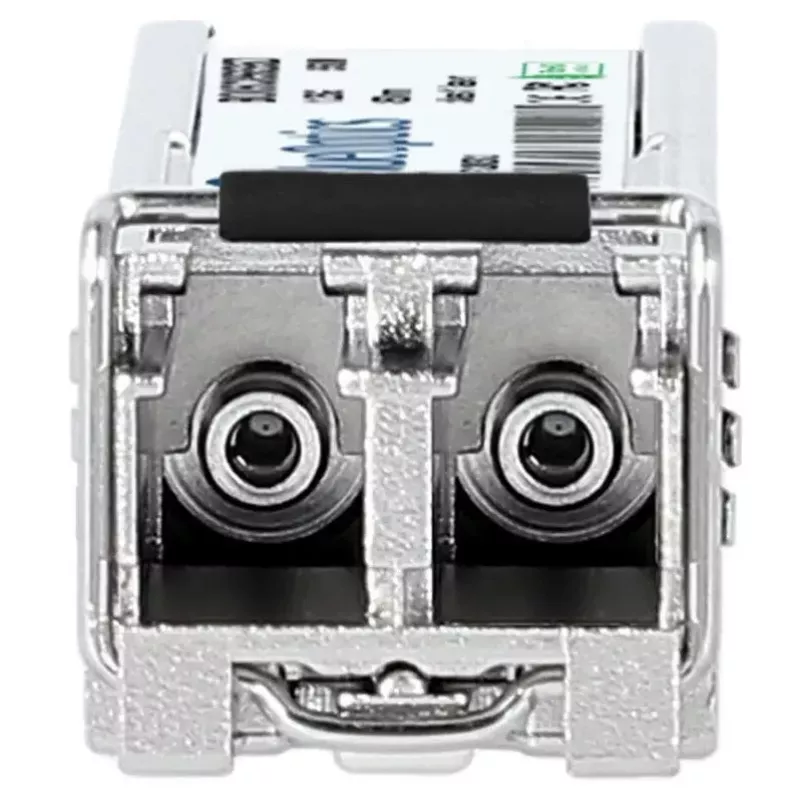

BlueOptics SFP-4200-BO to moduł nadawczo-odbiorczy światłowodowy SFP (small form-factor pluggable) przeznaczony do łączy światłowodowych wielomodowych. Obsługuje maksymalną szybkość transmisji danych 1250 Mbit/s przy długości fali 850 nm, ma metalową obudowę, działa przy zasilaniu 3,3 V i waży około 3 g. Moduł wykorzystuje złącza optyczne LC duplex i jest zgodny ze standardem formatu SFP MSA, dzięki czemu nadaje się do wielu przełączników, routerów i urządzeń pamięci masowej obsługujących standardowe moduły SFP 1000Base-SX.

Zalety

Moduł zapewnia kompaktową, energooszczędną łączność optyczną do zastosowań krótkodystansowych w światłowodach wielomodowych i jest zgodny z popularnymi portami 1000Base-SX. Wykonany z metalowej obudowy i standardowych komponentów branżowych, oferuje solidność mechaniczną i stabilne właściwości elektryczne przy pracy z napięciem 3,3 V. SFP-4200-BO zawiera elementy nadawcze i odbiorcze zoptymalizowane do pracy przy 850 nm i obsługuje monitorowanie diagnostyczne, gdy platforma hosta udostępnia funkcje DDM/DOM.

Zastosowanie

Kluczowe specyfikacje

Jak używać

Włóż BlueOptics SFP-4200-BO do pustego gniazda SFP w kompatybilnym przełączniku, routerze lub urządzeniu pamięci masowej, upewniając się, że moduł jest prawidłowo wyrównany z gniazdem. Podłącz wielomodowy kabel krosowy LC duplex do złączy modułu, zachowując prawidłową orientację nadawania/odbioru. Zasilanie jest dostarczane przez urządzenie hosta (3,3 V). Jeśli host obsługuje diagnostykę cyfrową (DDM/DOM), włącz lub sprawdź diagnostykę za pośrednictwem interfejsu zarządzania urządzenia, aby monitorować napięcie zasilania, prąd polaryzacji nadajnika, moc wyjściową, moc odebraną i temperaturę.

Zalecenia

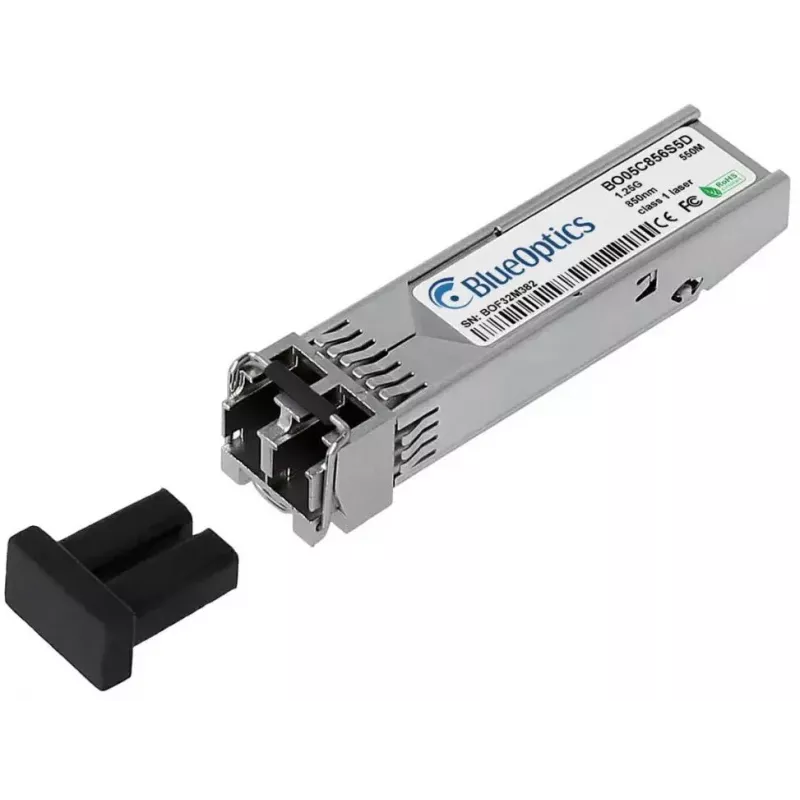

Używaj wysokiej jakości światłowodów wielomodowych i kabli krosowych LC duplex, aby uzyskać optymalny zasięg i jakość sygnału. Przed wdrożeniem sprawdź zgodność hosta z modułami SFP 1000Base-SX i obsługę DDM/DOM. Obchodź się z modułem ostrożnie, chroń interfejsy optyczne zaślepkami przeciwpyłowymi, gdy nie są podłączone, i przestrzegaj środków ostrożności ESD podczas instalacji, aby uniknąć uszkodzeń.
